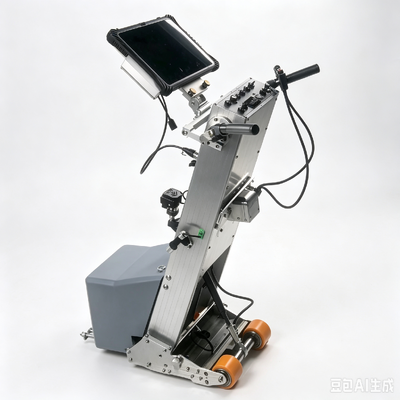

HMLF-2020 Skaner wycieku magnetycznego płyty dolnej zbiornika z 192 sondami MLF Hall Coil i 64 sondami LMA Hall dla 9 mkw. / min.

Skaner magnetycznego wycieku płyty dennej zbiornika HMLF-2020 do wykrywania korozji jest jednym z najbardziej zaawansowanych na świecie systemów wykrywania korozji dna zbiornika, integrującym wiele technologii. Jest on głównie używany do wykrywania korozji dna zbiornika metodą magnetycznego wycieku strumienia w przemyśle naftowym i chemicznym.

System wyposażony jest w 192 sondy Halla MLF i 64 sondy Halla LMA, co umożliwia wykrywanie defektów korozyjnych w dnie zbiornika i określanie, na której powierzchni (górnej lub dolnej) znajduje się defekt. Połączenie tych dwóch wyników detekcji znacznie ułatwia analizę przyczyn korozji, zapobieganie korozji i ocenę ryzyka.

• Konstrukcja dzielona z rozłączaną jednostką główną i częściami magnetycznymi dla łatwego demontażu i wygodnego transportu
• Łącznie 256 czujników
• Szerokość skanowania 300 mm
• Prędkość detekcji: 500 mm/s
• Możliwość rozróżnienia defektów na powierzchniach górnej i dolnej
• Wyposażony w przednie reflektory oświetlenia dalekiego i bliskiego zasięgu
• Posiada oświetlenie lokalizacji defektu i wskaźnik laserowy do lokalizacji defektu
• Migające światło sygnalizujące lokalizację urządzenia

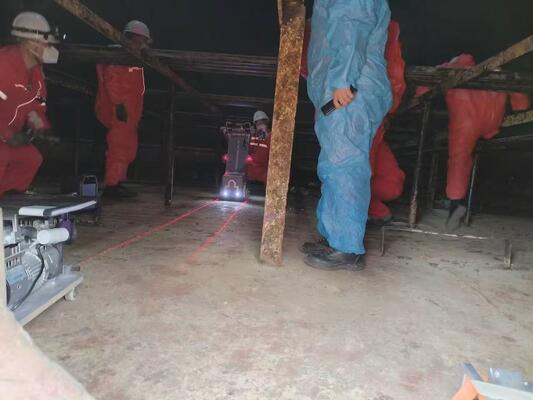

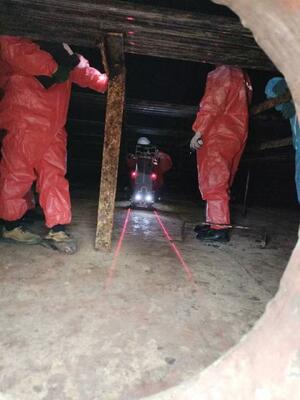

• Podwójne linie wskaźnika laserowego dla trajektorii ruchu urządzenia
• Port ładowania telefonu komórkowego
• Funkcja ładowania tabletu
• Opcjonalna wysokowydajna bateria litowa 54Ah zapewniająca ponad 8 godzin pracy na baterii
• 12-calowy wytrzymały komputer z ekranem dotykowym, lekki i łatwy do przenoszenia
• Akwiacja i analiza danych w czasie rzeczywistym
• Precyzyjny mechaniczny enkoder produkcji niemieckiej z błędem długości 3 mm
• Silnik importowany z Niemiec zapewniający płynną pracę i niezawodną jakość
• Systemy Windows 10/11 automatycznie rysują grafiki CAD całej płyty dennej zbiornika, lokalizują obszary skorodowane i używają kolorów do wskazania stopnia korozji
• Pomiar grubości, komora próżniowa i badanie magnetyczne proszkiem mogą być dodane do grafiki płyty dennej zbiornika i kompleksowo wyświetlane w raportach
• Funkcja porównania i nakładania w celu porównania bieżących wyników z poprzednimi, aby określić zmiany defektów
• Projekt łat i funkcje statystyczne dla silnego wsparcia konserwacji zbiorników
• Pręty hydrauliczne umożliwiają łatwe podnoszenie mostu magnetycznego z płyty bazowej

• Opcjonalny stojak do usuwania i przechowywania magnesów, aby zapobiec przywieraniu magnesów do przedmiotów ferromagnetycznych
• Opcjonalna stacja dokująca z czterema wytrzymałymi gumowymi kołami ułatwiającymi ciągnięcie
• Opcjonalny wózek do jednostki głównej do przenoszenia zdemontowanej jednostki głównej bez konieczności jej noszenia
• Opcjonalny wyłącznik antykolizyjny zapobiegający kolizjom z przeszkodami
• Opcjonalny regulowany pojedynczy kąt widzenia dla tabletów
• Opcjonalna regulacja kąta widzenia 2D sterowana komputerowo i obrotowa
• Opcjonalne sterowanie rękojeścią prostą
• Opcjonalne sterowanie rękojeścią motocyklową
• Możliwość dodania sterowania przewodowego
• Możliwość dodania funkcji sterowania bezprzewodowego
• Opcjonalna funkcja hamulca

• Automatyczne wykrywanie i rysowanie CAD
• Funkcja projektowania łat
• Funkcja generowania raportów z testów
• Analiza kształtu i rozmiaru defektów
• Defekty mogą być wykrywane za pomocą inspekcji wizualnej, ultradźwięków, komory próżniowej i badania magnetycznego proszkiem
• Wymień liczbę i lokalizację defektów dla każdej płyty bezpośrednio

• Odłączana jednostka główna: 1 szt.
• 12-calowy wytrzymały tablet z ekranem dotykowym: 1 szt.
• Oprogramowanie do testowania i analizy: 1 zestaw
• Oprogramowanie do raportów graficznych: 1 zestaw
• Ładowarka akumulatorowa i ładowarka: 1 zestaw
• Uchwyt montażowy komputera: 1 zestaw
• Śruby montażowe komputera: 2 szt.
• Płyty testowe porównawcze: po jednej sztuce 6 mm, 8 mm, 10 mm i 12 mm
• Pudełka transportowe: 3 szt.
