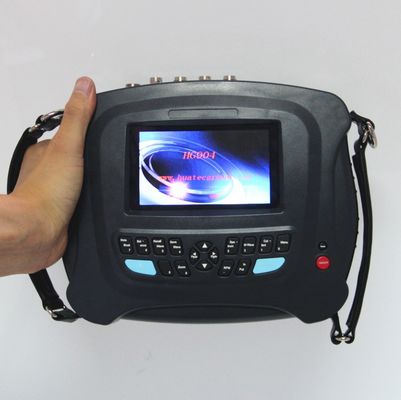

Przenośny przemysłowy przyrząd do monitorowania drgań HG-904B4 z pamięcią 16 GB, kompatybilny z wieloma czujnikami, analizator przyspieszenia, prędkości i przemieszczenia
HUATEC HG-904B to 4-kanałowy wielofunkcyjny przyrząd, wyposażony w wszechstronny port wejściowy, który może podłączyć różne typy czujników. Wykorzystuje zaawansowaną mikroelektronikę, analizę sygnałów i technologie diagnostyki usterek, integrując możliwości monitorowania stanu urządzeń i diagnostyki usterek w jednym urządzeniu.
Analizator zawiera funkcję czterokanałowego akwizycji danych drgań, która umożliwia pomiar drgań na miejscu i automatyczne przechowywanie dziesiątek tysięcy wartości cech drgań i widm punktów pomiarowych. Może również wyświetlać od jednego do czterech kanałów przebiegów i widm synchronicznie na miejscu. Dodatkowo może służyć jako detektor wyważenia, wykonując na miejscu jedno- i dwustronne weryfikacje wyważenia dynamicznego. BT4 i IP54
| Główna funkcja |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Ilość kanałów |
cztery kanały |
dwa kanały |
| Główne funkcje |
|
1, Trzykanałowa inspekcja synchroniczna, z jednoczesnym zbieraniem wartości przyspieszenia, prędkości, przemieszczenia i owijania osi z każdego kanału, a także wykresów widma częstotliwości parametrów alarmowych.
|
TAK |
1 kanał |
| 2, Jednokanałowa lub wielokanałowa synchroniczna akwizycja dowolnego parametru, dowolnego zakresu częstotliwości i dowolnego wykresu. |
1 lub 2 lub 3 lub 4 kanały |
1 lub 2 kanały |
| 3, Śledzenie osi, analiza start-stop, testy udarowe. |
TAK |
NIE |
| 4, Monitorowanie w czasie rzeczywistym wartości sprzętowych i analiza w czasie rzeczywistym wykresów trendów dla dowolnego parametru i dowolnego zakresu częstotliwości; analiza w czasie rzeczywistym widma częstotliwości i przebiegu. |
1 lub 2 lub 3 lub 4 kanały |
1 lub 2 kanały |
| 5, Technologia monitorowania impulsów uderzeniowych łożysk tocznych (ocena smarowania i uderzeń łożyska) |
Opcjonalnie (Uwagi do zamówienia) |
Opcjonalnie (Uwagi do zamówienia) |
| 6, Wyważanie w 1 lub 2 płaszczyznach |
TAK |
TAK |
| 7, System analizy oprogramowania do zarządzania urządzeniami |
TAK |
TAK |
| 8, Możliwość podłączenia do czujnika ICP, czujnika ładunku, czujnika przemieszczenia prądów wirowych, czujnika prędkości magnetoelektrycznego |
TAK |
TAK |
| 9, Analiza fazy względnej |
Opcjonalnie (Uwagi do zamówienia) |
Opcjonalnie (Uwagi do zamówienia) |
Główna funkcja:
Wielofunkcyjne porty wejściowe dla różnych czujników: (piezoelektryczne, elektromagnetyczne, prądów wirowych, ICP)
-- 5-calowy kolorowy wyświetlacz z interfejsem chińskim dla przejrzystej i estetycznej wizualizacji
-- Ogromna przestrzeń dyskowa z dyskiem twardym 16 GB, który może automatycznie przechowywać dziesiątki tysięcy wartości cech drgań i widm punktów pomiarowych
-- Czterokanałowa akwizycja synchroniczna z próbkowaniem AD 24-bit
-- Widmo FFT 1600, 3200, 6400 lub 12800 linii
-- Interfejs komunikacyjny USB 2.0 z zupełnie nowym wyświetlaczem menu w stylu chińskiego systemu Windows dla łatwiejszej obsługi
-- Częstotliwość analizy do 35 KHZ z 8 opcjonalnymi poziomami
-- Pełna szybka analiza dynamiczna, w tym widmo amplitudy, widmo mocy, widmo logarytmiczne itp.
-- Wyświetlanie różnych wartości cech w dziedzinie czasu, w tym wartości szczytowej, wartości szczyt-szczyt, wartości skutecznej, współczynnika szczytu, skośności, kurtozy itp.
-- Wiele funkcji analizy i diagnostyki: analiza łożysk/przekładni (analiza demodulacji obwiedni) diagnostyka usterek, diagnostyka częstotliwości naturalnej (test uderzeniowy), itp.
-- Przechowywanie i odtwarzanie danych/rekordów do wyważania wirników
-- Waga testowa może być selektywnie usuwana lub zachowywana, a jej jakość może być szacowana
-- Precyzyjna operacja wyważania z szybkim wyważaniem do pomiaru i wyświetlania wartości drgań, amplitud, faz
-- Wykrywanie i diagnostyka usterek łożysk/przekładni za pomocą sprzętowej demodulacji obwiedni
-- Pomiar prędkości, pomiar hałasu, pomiar fazy, diagnostyka fazy
-- Ręczne ustawianie progu wyzwalania (duży, średni, mały)
-- Może być wyposażony w oprogramowanie EMD systemu zarządzania urządzeniami (w tym bazę danych łożysk)
Specyfikacja sprzętu:
| Statystyki |
specyfikacja |
| Model |
HG-904B4 czterokanałowy / HG-904B2 dwukanałowy |
| Ilość kanałów |
Cztery kanały drgań, jeden kanał tachometru |
| Główne funkcje |
Jednokanałowa lub wielokanałowa synchroniczna akwizycja różnych parametrów, w tym przyspieszenia, prędkości, przemieszczenia i obwiedni osiowej |
| dokładność |
±5% |
| Konwersja A/C |
Próbkowanie AD 24-bit |
| Wyświetlacz LCD |
Obsługuje wejście dotykowe, kolorowy wyświetlacz 5-calowy |
| Zakres tachometru |
120—12000 obr./min |
| zakres temperatury przyrządu |
-20—55°C |
| zakres temperatury czujnika |
-20°—120°C |
| Akumulator |
Akumulator litowo-jonowy 7,2 V, 6800 mA; czas ładowania 7 godzin, ciągły czas pracy 8 godzin |
| Ładowarka |
8, V, 2A |
| Biblioteka diagnostyczna |
Baza danych łożysk |
| Funkcja i zakres pomiaru |
Jednoczesny pomiar czterech wartości parametrów i widm parametrów alarmowych z czułością 100 mv/g
przyspieszenie od 0,1——199,99 m/s²
prędkość od 0,1——199,99 mm/s
przemieszczenie od 1um——1999um
wartość obwiedni osiowej od 0,1——30 m/s²
|
| Funkcja analizy oprogramowania |
Analiza widma drgań i przebiegu w dziedzinie czasu, analiza obwiedni, precyzyjna funkcja diagnostyki usterek łożysk tocznych (cztery części) Oddzielna funkcja diagnostyki usterek: Sprzęt przyrządu posiada oddzielną funkcję diagnostyki usterek do zbierania widm innych parametrów, cepstrum, widma logarytmicznego i widma mocy (akwizycja w czasie rzeczywistym i wyświetlanie w czasie rzeczywistym) |
| Pojemność pamięci |
16G |
| Interfejs zewnętrzny |
Ładowanie i komunikacja USB2.0 |
| Funkcja generowania raportów |
Wykrywa wyjście raportu danych |
| Zakres odpowiedzi częstotliwości pomiaru drgań: |
2—35 KHz |
| Typy podłączanych czujników: |
Czujnik przyspieszenia piezoelektryczny, czujnik ICP, czujnik prędkości magnetoelektryczny, czujnik prądów wirowych |
Przegląd oprogramowania:
Wraz z szybkim rozwojem Internetu Rzeczy i platform Big Data, zintegrowaliśmy zalety funkcjonalne naszego istniejącego systemu oprogramowania i przyjęliśmy platformę Windows.Net 3.5-5.0, pakiet Microsoft Visual Studio 2019 oraz bazę danych MySQL. Komunikacja między systemem oprogramowania a kolektorem wykorzystuje ujednoliconą architekturę UDP, a system oprogramowania jest zaprojektowany zarówno w wersji sieciowej, jak i samodzielnej. Po prawie roku wysiłków wprowadziliśmy najnowszą wersję systemu inteligentnego monitorowania i diagnostyki urządzeń przemysłowych (dalej zwanego systemem EMD). Wykorzystując elastyczną obsługę oprogramowania klienckiego i wszechstronne narzędzia analityczne, użytkownicy mogą wygodniej monitorować dane i skuteczniej analizować przyczyny anomalii. Oprogramowanie systemowe jest kompatybilne z wielokanałowymi kolektorami sieciowymi, bezprzewodowymi kolektorami monitorującymi i przenośnymi analizatorami offline. Podczas analizy trendów danych online, przenośny analizator może uzupełniać zbieranie danych, aby analiza urządzeń na miejscu była bardziej kompleksowa, tym samym kompleksowo analizując trendy i anomalie jednostek, dokładnie identyfikując przyczyny anomalii i maksymalizując ochronę urządzeń na miejscu.
