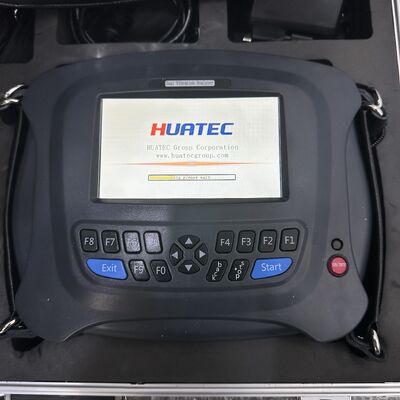

HG-904B4 Analizator wibracji kanału 24-bitowe pobieranie próbek AD Częstotliwość 35 KHz Łożysko Przekładnia Diagnostyka usterek Tester dynamicznego wyważania
HUATEC HG-904B 4-kanałowy, wielofunkcyjny instrument, wyposażony w wszechstronny port wejściowy, który umożliwia podłączenie różnych typów czujników. Wykorzystuje zaawansowaną mikroelektronikę, technologie analizy sygnałów i diagnostyki usterek, integrując funkcje monitorowania stanu sprzętu i diagnostyki usterek w jednym urządzeniu.
Analizator zawiera funkcję czterokanałowego gromadzenia danych o wibracjach, która może zakończyć pomiar wibracji na miejscu i automatycznie przechowywać dziesiątki tysięcy wartości cech wibracji i widm punktów pomiarowych. Może także synchronicznie wyświetlać od jednego do czterech kanałów przebiegów i widm na miejscu. Dodatkowo może służyć jako detektor niewyważenia, dokonując jednostronnej i dwustronnej dynamicznej weryfikacji równowagi na miejscu.BT4 i IP54
| Główna funkcja |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Ilość kanałów |
cztery kanały |
podwójny kanał |
| Główne funkcje |
|
1, Trójkanałowa kontrola synchroniczna z wartościami przyspieszenia, prędkości, przemieszczenia i zawijania osi zebranymi jednocześnie z każdego kanału, a także wykresami widma częstotliwości parametrów alarmowych.
|
TAK |
1 kanał |
| 2, Jednokanałowa lub wielokanałowa synchroniczna akwizycja dowolnego parametru, dowolnego zakresu częstotliwości i dowolnego wykresu. |
1 lub 2, 3 lub 4 kanały |
1 lub 2 kanały |
| 3, śledzenie osi, analiza start-stop, badanie udarności. |
TAK |
NIE |
| 4, Monitorowanie w czasie rzeczywistym wartości sprzętu i analiza wykresów trendów w czasie rzeczywistym dla dowolnego parametru i dowolnego zakresu częstotliwości; analiza widma częstotliwości i kształtu fali w czasie rzeczywistym. |
1 lub 2, 3 lub 4 kanały |
1 lub 2 kanały |
| 5, Technologia monitorowania impulsów uderzeniowych łożysk tocznych (ocena smarowania łożysk i uderzenia) |
Opcjonalnie (uwagi do zamówienia) |
Opcjonalnie (uwagi do zamówienia) |
| Równoważenie 6,1 lub 2 płaszczyznowe |
TAK |
TAK |
| 7, system analizy oprogramowania do zarządzania sprzętem |
TAK |
TAK |
| 8, Można podłączyć do ICP, czujnika ładunku, czujnika przemieszczenia prądu wirowego, magnetoelektrycznego czujnika prędkości |
TAK |
TAK |
| 9, Analiza fazy względnej |
Opcjonalnie (uwagi do zamówienia) |
Opcjonalnie (uwagi do zamówienia) |
Główna funkcja:
Wielofunkcyjne porty wejściowe dla różnych czujników: (piezoelektryczne, elektromagnetyczne, prądów wirowych, ICP)
-- 5-calowy kolorowy wyświetlacz z chińskim interfejsem zapewniający wyraźną i piękną wizualizację
-- Ogromna przestrzeń dyskowa z dyskiem twardym o pojemności 16 GB, który może automatycznie przechowywać dziesiątki tysięcy wartości cech wibracji i widm punktów pomiarowych
- Czterokanałowa akwizycja synchroniczna z 24-bitowym próbkowaniem AD
-- 1600,3200,6400 lub 12800 linii widma FFT
-- Interfejs komunikacyjny USB 2.0 z zupełnie nowym wyświetlaczem menu w stylu chińskiego okna dla łatwiejszej obsługi
-- Częstotliwość analizy do 35 KHZ z 8 opcjonalnymi poziomami
- W pełni funkcjonalna, szybka analiza dynamiczna, w tym widmo amplitudowe, widmo mocy, widmo logarytmiczne itp.
-- Wyświetla różne wartości funkcji w dziedzinie czasu, w tym wartość szczytową, wartość szczytową, wartość efektywną, współczynnik szczytowy, skośność, kurtozę itp.
- Wiele funkcji analizy i diagnostyki: analiza łożysk/przekładni (analiza demodulacji obwiedni), diagnostyka usterek, (test stukowy), diagnostyka częstotliwości naturalnej itp.
-- Przechowywanie i odtwarzanie danych/zapisów w celu wyważenia rotora
-- Odważnik testowy można selektywnie usunąć lub zachować i ocenić jego jakość
-- Wyważanie o wysokiej precyzji z szybkim wyważaniem w celu pomiaru i wyświetlania wartości drgań, amplitud i faz
-- Wykrywanie i diagnozowanie usterek łożysk/przekładni za pomocą sprzętowej demodulacji obwiedni
-- Pomiar prędkości, pomiar hałasu, pomiar fazy, diagnostyka fazy
-- Ręczne ustawienie progu wyzwalania (duży, średni, mały)
-- Może być wyposażony w oprogramowanie EMD systemu zarządzania sprzętem (w tym bazę danych łożysk)
Specyfikacja sprzętu:
| Statystyki |
specyfikacja |
| Model |
HG-904B4 czterokanałowy / dwukanałowy HG-904B2 |
| Ilość kanałów |
Cztery kanały wibracyjne, jeden kanał obrotomierza |
| Główne funkcje |
Jednokanałowa lub wielokanałowa synchroniczna akwizycja różnych parametrów, w tym przyspieszenia, prędkości, przemieszczenia i obwiedni osiowej |
| dokładność |
±5% |
| Konwersja A/D |
24-bitowe próbkowanie AD |
| Wyświetlacz LCD |

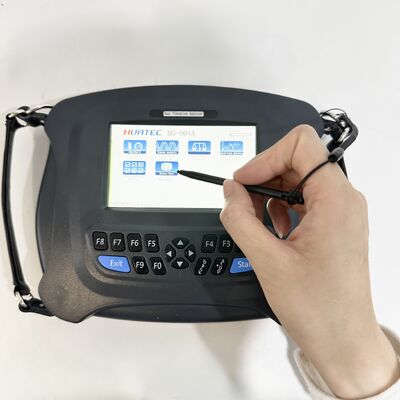

Obsługuje wejście za pomocą ekranu dotykowego, kolorowy 5-calowy wyświetlacz |
| Zakres obrotomierza |
120–12000 obr./min |
| zakres temperatur przyrządu |
-20—55°C |
| zakres temperatur czujnika |
-20°-120°C |
| Akumulator |
Akumulator litowy wielokrotnego ładowania 7,2 V, 6800 mA; czas ładowania 7 godzin, czas pracy ciągłej 8 godzin |
| Rumak |
8.V, 2A |
| Biblioteka diagnostyczna |
Baza danych łożysk |
| Funkcja i zakres pomiaru |
Jednocześnie mierzy cztery wartości parametrów i widma parametrów alarmowych z czułością 100 mv/g
przyspieszenie 0,1——199,99 m/s²
prędkość 0,1——199,99 mm/s
przemieszczenie 1um —— 1999um
wartość obwiedni osiowej 0,1–30 m/s²
|
| Funkcja analizy oprogramowania |
Analiza widma wibracji i przebiegu w dziedzinie czasu, analiza obwiedni, funkcja precyzyjnej diagnostyki uszkodzeń łożysk tocznych (cztery części) Oddzielna funkcja diagnostyki usterek: Sprzęt instrumentu posiada oddzielną funkcję diagnostyki usterek do zbierania widm innych parametrów, cepstrum, widma logarytmicznego i diagnostyki widma mocy (pozyskiwanie w czasie rzeczywistym i wyświetlanie w czasie rzeczywistym) |
| Pojemność pamięci |
16G |
| Interfejs zewnętrzny |
Ładowanie i komunikacja USB2.0 |
| Funkcja wyjścia raportu |
Wykrywa wyjście raportu danych |
| Zakres odpowiedzi częstotliwościowej pomiaru drgań: |
2–35 kHz |
| Podłączane typy czujników: |
Piezoelektryczny czujnik przyspieszenia, czujnik ICP, magnetoelektryczny czujnik prędkości, czujnik prądu wirowego |
Przegląd oprogramowania:
Wraz z szybkim rozwojem Internetu rzeczy i platform Big Data zintegrowaliśmy zalety funkcjonalne naszego istniejącego systemu oprogramowania i przyjęliśmy platformę Windows.Net 3.5-5.0, pakiet Microsoft Visual Studio 2019 i bazę danych MySQL. Komunikacja pomiędzy systemem oprogramowania a modułem zbierającym wykorzystuje ujednoliconą architekturę UDP, a system oprogramowania jest zaprojektowany zarówno w wersji sieciowej, jak i autonomicznej. Po niemal rocznych staraniach uruchomiliśmy najnowszą wersję Inteligentnego Systemu Monitorowania i Diagnostyki Sprzętu Przedsiębiorstwa (zwanego dalej systemem EMD). Wykorzystując elastyczne działanie oprogramowania klienckiego i zalety wszechstronnego narzędzia analitycznego, użytkownicy mogą wygodniej monitorować dane i skuteczniej analizować przyczyny nieprawidłowości. Oprogramowanie systemu jest kompatybilne z wielokanałowymi modułami zbierającymi dane sieciowe, bezprzewodowymi modułami monitorującymi i ręcznymi analizatorami offline. Analizując trendy danych online, ręczny analizator może uzupełnić gromadzenie danych, aby analiza sprzętu na miejscu była bardziej wszechstronna, kompleksowo analizując w ten sposób trendy i nieprawidłowości w jednostce, dokładnie identyfikując przyczyny nieprawidłowości i maksymalizując ochronę sprzętu na miejscu.
