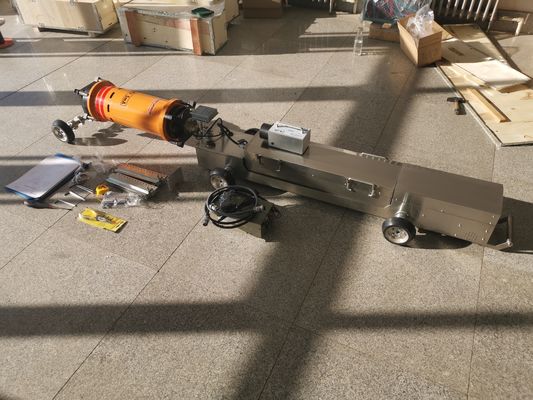

HXPC-100B3X Rentgenowski Pełzacz Rurociągowy ±5mm Dokładność Pozycjonowania Pełzacz Radiograficzny do Budowy Rurociągów
Cechy
l W przeciwieństwie do sterowania sprzętem poprzez nasłuchiwanie dźwięków, manipulatory mogą kontrolować momenty ekspozycji i przesuwać rentgenowskie pełzacze rurociągowe do przodu lub do tyłu za pomocą lokalizatora magnetycznego.
l Lokalizatory magnetyczne posiadają następujące cechy: wyższa dokładność pozycjonowania, silna przenikliwość i wyższa stabilność. Nadajnik magnetyczny jest wyposażony w wyświetlacz elektryczny.
l Rentgenowskie pełzacze rurociągowe mogą wyświetlać napięcie akumulatora i bezpośrednio oceniać jego stan użytkowania.
l Oprogramowanie rentgenowskich pełzaczy rurociągowych jest napisane z kodami błędów. Proszę odnieść się do tabeli kodów błędów w celu wykrycia usterek sprzętu.
l Rentgenowski pełzacz rurociągowy ma mniejsze rozmiary, lżejszą wagę i jest wygodniejszy w transporcie i obsłudze.
l Wyposażony we wszelkiego rodzaju funkcje ochronne, w tym ochronę przed kontaktem z wodą, ochronę przed brakiem obsługi przez 20 minut itp.
l Użytkownicy mogą łatwo wymieniać kontroler, płytę główną i inne części dzięki modułowej konstrukcji.
l Generator wykorzystuje mały, przenośny defektoskop z okrągłym celem stożkowym 1605: kontroler i głowica maszyny są oddzielone, co jest wygodniejsze dla użytkowników do wymiany, debugowania i testowania. Jeśli generator jest wyposażony w kontroler, cały zestaw może być używany jako przenośny defektoskop.
l Pełzacz jest wyposażony w fałszywe obciążenie, a czas jest ustawiony na 0,2 minuty. Pełzacz może symulować pracę z rzeczywistym obciążeniem, takie jak ekspozycja, ruch do przodu lub do tyłu bez podłączania głowicy rury. Ta funkcja umożliwia użytkownikom naukę lokalizowania i określania usterek.
l Wał przedłużający przyjmuje połączenie bezkluczowe, co jest wygodniejsze do wymiany.
l Odbiornik magnetyczny ma 8 zakresów przełożeń, które spełniają wymagania różnych średnic.
Parametry
|
Model pełzacza
|
HXPC-100B3X
|
|
Dopuszczalna średnica wewnętrzna rury
|
Φ170-380mm (Średnica wewnętrzna)
|
|
Optymalny kąt nachylenia do czyszczenia rury
|
12°
|
|
metoda sterowania
|
Pozycjonowanie magnetyczne
|
|
napięcie wyjściowe
|
60-160 kv
|
|
Prąd wyjściowy
|
3 mA
|
|
czas ekspozycji
|
0-3 min
|
|
dokładność pozycjonowania
|
±5 mm
|
|
Prędkość ruchu
|
12 m/min
|
|
Napięcie / pojemność akumulatora
|
108V/10AH
|
|
Dystans chodzenia bez ekspozycji
|
1km (tam i z powrotem)
|
|
Dopuszczalna grubość ścianki
|
≤10mm
|
|
Całkowita długość pełzacza (mm)
|
1870
(korpus 1170mm,
generator 600mm, połączenie 100)
|
|
Tryb jazdy
|
Napęd pojedynczy
|
|
rozmiar ogniska
|
1.0*3.5
|
|
Kąt promieniowania rentgenowskiego
|
360°*40°
|
|
Temperatura pracy otoczenia
|
-20°C do +75°C
|
|
Temperatura przechowywania
|
0°C do +60°C
|
|
Dopuszczalna wilgotność otoczenia
|
≤85%
|
|
Waga skrzynki akumulatorowej
|
25Kg,42Kg
|
|
Waga generatora
|
8.5kg
|
|
Waga wspinania
|
≤30kg
|
|
Promień skrętu pełzacza
|
＞15D
|
|
Typ generatora
|
HUATEC XXH-1605 lampa szklana
|

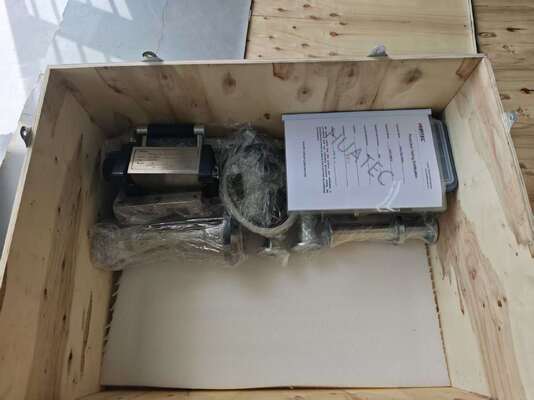

Standardowa dostawa
|
Nie.
|
Zawartość zestawu
|
Ilość
|
Komentarz
|
|
1
|
Pełzacz (pojazd)
|
1 szt.
|
|
|
2
|
Generator rentgenowski
|
1 szt.
|
|
|
3
|
Akumulator
|
2 szt.
|
|
|
4
|
Ładowarka akumulatorowa
|
1 szt.
|
|
|
5
|
Nadajnik lokalizatora magnetycznego
|
1 szt.
|
|
|
6
|
Odbiornik pozycjonowania magnetycznego
|
1 szt.
|
|
|
7
|
Ładowarka do pozycjonowania magnetycznego
|
1 szt.
|
|
|
8
|
Wał przedłużający
|
1 zestaw
|
6 szt.
|
|
9
|
Koła (duże)
|
1 zestaw
|
6 szt.
|
|
10
|
Koła (małe)
|
1 zestaw
|
6 szt.
|
|
11
|
Płyta przedłużająca
|
1 zestaw
|
2 szt.
|
|
12
|
Narzędzia
|
1 zestaw
|
|
|
13
|
Certyfikat zgodności, instrukcja obsługi
|
1 szt.
|
|
|
14
|
Rysunek montażowy
|
1 zestaw
|
|
|
15
|
Tabela porównania błędów
|
1 szt.
|
|
Akcesoria opcjonalne
Ekran ołowiany/ Litery ołowiane/ Kaseta/ IQI/ Film/ Przeglądarka filmów/ Densytometr/ Dozymetr osobisty promieniowania/ Odzież ochronna/ Lampa alarmowa promieniowania gamma
