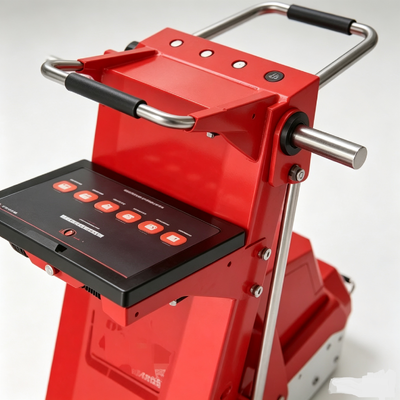

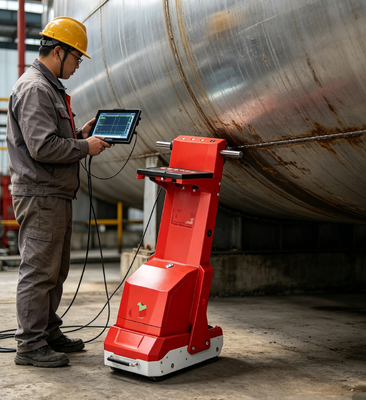

Wózek do detekcji wycieku strumienia magnetycznego płyty dennej zbiornika HMFL-M900, szerokość skanowania 300 mm, maszyna do badań korozyjnych TMR NDT

2.1 Wskaźniki wydajności hosta systemu:

2.1.1 Wyświetlacz hosta: 12,1-calowy przemysłowy ekran dotykowy pojemnościowy typu all-in-one, procesor Intel Core I7, pamięć 8 GB DDR3, dysk SSD 128 GB, ultracienka obudowa ze stopu magnezu i aluminium, system chłodzenia bez wentylatora, brak ruchomych części do przechowywania, wymiana danych i transmisja sygnału za pomocą interfejsu USB;

2.1.2 Posiada funkcję wyświetlania poziomu baterii w czasie rzeczywistym;

2.1.3 Dane mogą być przechowywane i odtwarzane;

2.1.4 Czas pracy baterii: bateria 12V 33Ah zapewnia ciągłą pracę przez 10 godzin.

2.2. Wskaźniki wydajności jednostki detekcji wzbudzenia:

2.2.1 Zasada działania: Zintegrowane nieniszczące badania wycieku strumienia magnetycznego, akwizycja i przetwarzanie sygnałów wycieku strumienia magnetycznego oraz inteligentna analiza danych;

2.2.2 Metoda magnesowania: magnesowanie magnesem trwałym neodymowo-żelazowo-borowym;

Instrument posiada 96 kanałów wejściowych sygnału.

★ 2.2.4 Szerokość skanowania 300 mm;

★ 2.2.5 Grubość testowa: 6-20 mm,

2.2.6 Może penetrować materiały nieferromagnetyczne o grubości 6 mm;

2.2.7 Jednostka kanału detekcji wzbudzenia wykorzystuje technologię magnetorezystancji tunelowej (TMR) do wykrywania sygnałów magnetycznych wycieku. W porównaniu z czujnikami Halla, czujniki magnetyczne TMR mają 5-6 razy wyższą czułość, doskonałą stabilność termiczną i wysoki stosunek sygnału do szumu;

2.2.8 Odstęp między macierzami czujników magnetycznych wynosi 10 mm, a enkoder przemieszczenia zbiera dane co 1,5 mm ruchu;

★ 2.2.9 Czułość detekcji: 20% redukcji grubości ścianki (grubość: 6-16 mm)

40% redukcji grubości ścianki (grubość 16,5-20 mm);

★ 2.2.10 Posiada zdolność szybkiego lokalizowania pojedynczych defektów, z dokładnością pozycjonowania ≤ 5 mm;

★ 2.2.11 Posiada zdolność rozróżniania defektów korozyjnych na powierzchniach górnej i dolnej, a także może określić rozkład lokalizacji i wielkości korozji na powierzchniach górnej i dolnej płyty dennej zbiornika.

2.3 Wskaźniki wydajności jednostki napędowej

2.3.1 Tryb napędu: silnik bezszczotkowy DC o mocy 200 W do napędu, lub może być swobodnie przełączany na napęd ręczny;2.3.2 System napędu silnikowego posiada funkcję regulacji prędkości, która może dostosować prędkość do potrzeb każdego operatora, zmniejszając obciążenie pracą operatorów;

2.3.3 Prędkość detekcji: Prędkość można regulować od 0 do 0,6 m/s.

2.4 Wskaźniki wydajności oprogramowania systemowego (oprogramowanie do akwizycji danych, oprogramowanie do analizy danych i oprogramowanie do przetwarzania grafiki)

:2.4.1 System oprogramowania jest wyświetlany w czystym języku chińskim i może szybko i kompleksowo wykrywać całą płytę denną zbiornika, ocenić, czy występuje korozja i określić stopień korozji. Może realizować akwizycję danych w czasie rzeczywistym, wyświetlanie, analizę, przechowywanie i odtwarzanie, a także edycję danych. Może automatycznie rysować mapy dna zbiornika, widoki całego zbiornika, widoki pojedynczych płyt, dodawać płyty pierścieniowe, a także wyświetlać i analizować w czasie rzeczywistym przy użyciu progów defektów i trybów ciągłej detekcji;

★

★2.4.3 Uruchom oprogramowanie do akwizycji danych i oprogramowanie analityczne na platformie PC w systemie Windows. Oprogramowanie do raportowania systemu może automatycznie wyświetlać wyniki detekcji całej płyty dennej zbiornika w formie graficznej, lokalizować obszar korozyjny i używać różnych kolorów do rozróżniania stopnia korozji;

2.4.4 Wyposażony w wytrzymałe i trwałe komputery przemysłowe z ekranem dotykowym, łatwe w obsłudze w trudnych warunkach zbiorników magazynowych. Zdolne do akwizycji danych w czasie rzeczywistym, przechowywania, wyświetlania i analizy, oprogramowanie do akwizycji danych systemu może nie tylko uzyskać wszystkie sygnały pola magnetycznego wycieku, ale także wyświetlać dokładną lokalizację defektów i stopień korozji w czasie rzeczywistym;

★

2.4.5 Automatycznie generuje raport z detekcji całej płyty dennej zbiornika, projektuje i dodaje funkcję łatania, z możliwością zliczania defektów między całym zbiornikiem a pojedynczą płytą, oraz porównywania całego zbiornika i pojedynczej płyty;

★ 2.4.6 Wielojęzyczne ustawienia oprogramowania operacyjnego, opcjonalne (uproszczony, tradycyjny, angielski).

2.5 Wskaźniki funkcjonalne:

★ 2.5.1 Uchwyt instrumentu posiada funkcję składania, która może omijać wspornik dachu pływającego podczas detekcji zbiorników z dachem pływającym po złożeniu, zmniejszając martwe pola detekcji;

★ 2.5.2 Nowa funkcja kierunkowego oświetlenia LED z przodu i z tyłu, która może oświetlać kierunek do przodu i do tyłu, sprawiając, że płyta denna jest wyraźnie widoczna, gdy światło w zbiorniku jest niewystarczające;

2.5.3 Instrument posiada technologię eliminacji iskier elektrycznych, która może zapobiegać wypadkom spowodowanym przez iskry elektryczne podczas wymiany baterii;

2.5.4 Zastosowanie unikalnej metody wsparcia za pomocą drążka hydraulicznego może znacznie zmniejszyć obciążenie pracą podczas operacji inspekcyjnych wewnątrz zbiornika magazynowego.

2.5.5 Zastosowanie najnowszej generacji sprzętowego systemu sterowania obwodami, modularizacja i izolacja każdej części obwodu, poprawa stabilności produktu i zmniejszenie ryzyka błędów manualnych podczas obsługi instrumentu.

2.6 Inne wskaźniki wydajności:

2.6.1 Waga instrumentu: nie przekracza 65 kg;

2.6.2 Pudełko transportowe: Spełnia międzynarodowe standardy transportu lotniczego IATA.
