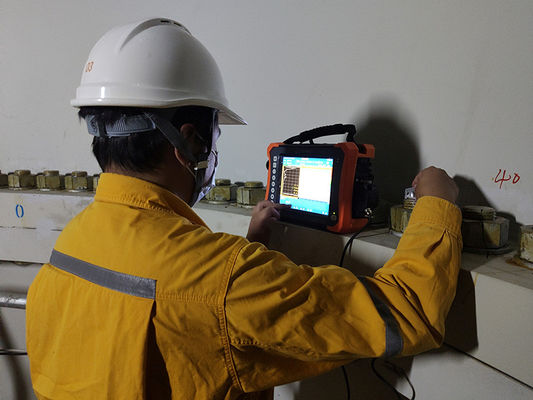

HPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złącza

HPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złącza
HPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złącza HPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złącza

Duży Obraz :  HPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złącza

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HUATEC
Orzecznictwo: CE
Numer modelu: HPA-620PRT
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD67850/set - USD76700/set
Szczegóły pakowania: Kartonowe pudełko do pakowania
Czas dostawy: 7-10 dni roboczych po otrzymaniu płatności
Zasady płatności: T/T, PayPal
Możliwość Supply: 10 zestawów/miesiąc
Kontakt

HPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złącza

Opis
Wyświetlacz: 10Ekran dotykowy o wymiarze 0,4 cala import: 1 IPEX, 4 C5
Zakres temperatur pracy: -10 ℃ ~ 40 ℃ Zakres temperatur przechowywania: -20 ℃ ~ 60 ℃
Ocena ochrony wnikania: IP65
Podkreślić:

Urządzenie do badań ultradźwiękowych HPA-620PRT

,

wielofunkcyjna maszyna PA UT TOFD TFM

,

Sprzęt do kontroli materiałów kompozytowych ze śrubami spawalniczymi

Wielofunkcyjny aparat ultradźwiękowy HPA-620PRT UT TOFD TFM do badań spoin, śrub i materiałów kompozytowych


HUATEC HPA-620PRT to nowo opracowany, przenośny defektoskop ultradźwiękowy z technologią Phased Array 32:128PR.

Jest wyposażony w moduł konwencjonalnych badań ultradźwiękowych, moduł TOFD, moduł konwencjonalnych badań Phased Array oraz moduł obrazowania TFM, obsługujący jednoczesne skanowanie TOFD i Phased Array, a także sondy dwu-elementowe. Posiadając wodoodporny i olejoodporny ekran dotykowy oraz możliwość rejestracji danych z całego procesu badania, HUATEC HPA-620PRT jest zaawansowanym, inteligentnym defektoskopem Phased Array TFM z funkcją skanowania C.


Parametr:


Kanały
Tryb Tryb PA/TFM Tryb UT Tryb TOFD
Liczba 32:128 2 2
Parametr fizyczny
Wyświetlacz 10,4-calowy ekran dotykowy
Import 1 IPEX, 4 C5
Porty I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (możliwość konwersji na HDMI)
WIFI
Port enkodera LEMO 1B
Port TTL I/O
GPS Tak
Pamięć Wewnętrzna: 64 GB; Zewnętrzna: pamięć USB
Waga 5 kg (bez baterii)
Wymiary 350 mm×250 mm ×130 mm
(D×S×W)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Typ baterii Bateria litowa
Pojemność baterii Podwójna bateria, każda<100Wh
Czas pracy baterii ≥4,5h
Temperatura Zakres temperatury pracy: -10°C~40°C
Zakres temperatury przechowywania: -20°C~60°C
Stopień ochrony IP IP65
UT
Częstotliwość powtarzania impulsów (PRF) 25Hz~10kHz
Napięcie nadajnika 75V~250V (obciążenie 50Ω)
Szerokość impulsu 30ns~1000ns, z krokiem 5ns
Tłumienie 400Ω, 80Ω
Częstotliwość próbkowania 100MHz
Pasmo przenoszenia 0,5MHz~20MHz (-3dB)
Wzmocnienie 0,0dB~110,0dB
Zapas czułości ≥60dB (wąskie pasmo), ≥52dB (szerokie pasmo) (przetworniki 2,5P20, otwory płaskodenne φ200mm)
Błąd liniowości pionowej ≤3%
Błąd liniowości poziomej ≤0,1%
Rozdzielczość ≥26dB (2,5P20)
Zakres dynamiczny ≥30dB
Filtr Górnoprzepustowy, dolnoprzepustowy i wielokrotny wąskopasmowy
Prostownik RF (tryb TOFD), pełna fala, połówka fali +, połówka fali –
Kanały 2 kanały
Maksymalny zasięg 10000 mm (w stali fala podłużna)
Bramka A/B/G
Początek bramki Pełny zakres
Szerokość bramki Od początku bramki do pełnego zakresu
Próg bramki 1~99%
Alarm Dźwiękowy/Optyczny
Punkt pomiarowy Przedni/Szczytowy
TCG 16
Phased Array/TFM
Kanały 32:128
Maksymalna apertura 32 elementy
Maksymalna liczba elementów 128 elementów
Prawo ogniskowania ≥1024
Kąt skanowania -89°~89°
Kalibracja Prędkość, opóźnienie, TCG, ACG, enkoder
Objętość badania 1000 mm
Minimalny przyrost kąta 0,1° (automatyczna regulacja)
Częstotliwość próbkowania 100MHz, 10 bitów
Prostownik Pełna fala
Wysokość ekranu A-scan 800% wysokości ekranu (maksymalnie)
Regulowane wzmocnienie analogowe 80dB
Maksymalna PRF 20kHz
Napięcie nadajnika 20V~110V (obciążenie 50Ω)
Typ impulsu Dwubiegunowa fala prostokątna
Szerokość impulsu 30ns~1000ns, z krokiem 5ns
Pasmo przenoszenia 0,5MHz~20MHz (-3dB)
Filtr Górnoprzepustowy, dolnoprzepustowy, wielokrotny wąskopasmowy
Wyzwalanie Enkoder, czasowe
Punkt pomiarowy Przedni/Szczytowy
Odczyt Amplituda; ścieżka wiązki; poziomo; głębokość
Rozdzielczość pomiaru 0,5 mm
Tryb skanowania Skanowanie L/S/C/D, TFM
Długość skanowania ≥15 metrów
Prędkość skanowania ≥30 mm/s
Obrazowanie TFM Na żywo 2D
Liczba punktów ogniskowania w TFM Maks. 1 000 000 punktów
Obrazowanie 3D-rekonstrukcyjne Tak


Zakres:

Ÿ Konwencjonalne badanie spoin

Ÿ Badanie materiałów kompozytowych metodą Phased Array C-scan

Ÿ Badanie śrub i rur gwintowanych

Ÿ Badanie złączy PE

Ÿ Rozwiązanie do badania spoin rur o małej średnicy


Cechy:

Kanały inspekcyjne

  • Moduł Phased Array 38:128PR
  • Moduł obrazowania TFM
  • Jednoczesne skanowanie TOFD i Phased Array
  • Obsługa sond dwu-elementowych
  • 2 kanały TOFD; 2 kanały konwencjonalnego badania ultradźwiękowego

Funkcjonalność HPA-620PRT zapewnia wysokie zadowolenie użytkowników zaspokajając ich różnorodne potrzeby.


Moduł Phased Array

  • Badanie TFM falą podłużną; Badanie TFM falą poprzeczną
  • Badanie spoin doczołowych TFM; Konwencjonalne badanie spoin doczołowych; Konwencjonalne badanie spoin doczołowych (z jednoczesnym skanowaniem TOFD i Phased Array)
  • Badanie C-scan TFM i konwencjonalne badanie C-scan płyt
  • Badanie TFM i konwencjonalne badanie śrub
  • Badanie korozyjne TFM; konwencjonalne badanie korozyjne
  • Badanie TKY

Moduł TOFD

  • Ustawienia parametrów procedury; ustawienia parametrów sondy i klina

Użytkownicy mogą obliczać odpowiednie parametry na podstawie parametrów sondy i procedury, w tym: PCS, zasięg skanowania, zasięg dna, kąty wiązki.


Wyświetlacz

  • HPA-620PRT jest wyposażony w 10,4-calowy ekran TFT klasy przemysłowej z obsługą dotykową, zapewniający optymalne wyświetlanie w silnym świetle i na zewnątrz.

Projektowanie procedury

  • Oferując modele symulacji procesów, HPA-620PRT może również zbudować model poprzez import wymiarów obiektów za pomocą oprogramowania CAD. Dostosuj dedykowane procedury inspekcyjne użytkowników i zapewnij kompleksową obsługę dla pełnego zakresu rozwiązań.HPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złączaHPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złączaHPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złączaHPA-620PRT Wielofunkcyjna maszyna do testowania ultradźwiękowej PA UT TOFD TFM do badania materiałów złożonych z złącza
