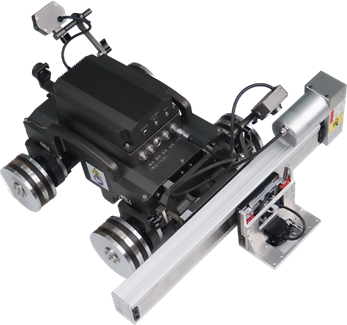

TG-M704 Magnetic Crawler C-scan System pomiaru grubości korozji z dokładnością 0,04 mm i zakresem 2 ~ 120 mm dla stali

System pomiaru grubości korozji TG-M704 Magnetic Crawler C-scan umożliwia szybkie wykrywanie korozji grubości ścian na dużych wysokościach za pomocą pilota.Ten innowacyjny system eliminuje konieczność budowy rusztowania, wypolerowanie powierzchni warstw przeciwkorozyjnych i stosowanie złącza.

• Wykorzystuje rzadkoziemne, wytrzymałe koła magnetyczne do bezpiecznego mocowania - nie spadnie nawet podczas awarii zasilania
• Wykonuje poziome, pionowe i odwrócone ruchy wieloaspektowe na komponentach ferromagnetycznych
• Wyposażone w sondę ultradźwiękową do pomiaru grubości elektromagnetycznej do szybkiego badania korozji i lokalizacji
• Intensywne i dokładne skanowanie podejrzanych obszarów korozji ilościowo określa korozję ścian
• Standardowe wyświetlacze skanujące A, B i C do kompleksowej analizy grubości
• Wbudowana kamera wideo do monitorowania powierzchni inspekcyjnych w czasie rzeczywistym
• Operator zdalnego sterowania z wstępnie ustawionymi ścieżkami skanowania do automatycznego skanowania

• Zintegrowane podwójne kamery widzenia z przodu i z tyłudo monitorowania w czasie rzeczywistym i kontroli trajektorii
• Silne odciąganie magnetyczne z dużą pojemnością obciążenia(do 16 kg obciążenia pionowego ruchu w górę)
• Wielokrotne pozycje ruchowe: pionowe, poziome, nachylone i odwrócone
• Wysoka precyzja ruchu z czteromotorem napędu na cztery koła i programowanym wykrywaniem kroków na poziomie milimetrowym
• Kompaktna konstrukcja z małym promieńem skrętu dla łatwej manewrowania
• Kierowanie ukierunkowane na ruch z makro nadzoru wideo
• Odległość pozycjonowania (błąd ≤ 30 mm) z opcjonalnym oznakowaniem wad
• Profesjonalny mechanizm zaciskania skanującego zapewnia stabilność podróży i sprzężenie sondy
• Wysokie bezpieczeństwo elektryczne dzięki specjalnym kablom, wybuchoodpornym wtyczkom i ochronie przed wyciekiem
• Zamknięte pudełko ochronne dla EAMT i modułów obwodów

• Host: CPU ≥ i5/4GHz quad-core, 10,6" wyświetlacz HD o wysokiej jasności, dysk twardy o dużej prędkości 500G, ochrona IPX3
• Kabel sterujący: 30 m (wykonalny ≤ 50 m)
• Ścieżki ruchu: wzory skanowania typu liniowego, zygzaku i łuku
• Ruch wzdłużny: prędkość kroku 5~200 mm/s, zdolność przekraczania bariery ≤4 mm
• Uwaga: W przypadku, gdy urządzenie jest w stanie wykonywać badania, należy określić, czy jest ono zgodne z wymogami określonymi w załączniku I do niniejszego regulaminu.
• Minimalny promień krzywicy powierzchni: ≥0,75 m (bez wysokości pozostałej), ≥1,5 m (z szewami spawalniczymi)
• Korpus czołgacza: 350×330×230 mm, waga 17 kg, przechodzi przez otwory Φ450 mm
• Kontroler: 220×145×60mm, wyświetlacz dotykowy 3,5", waga 0,4 kg
• Wideo: podwójne kamery, rozdzielczość 3 miliony pikseli/2304×1296
• Moc: AC100~240V, 50/60Hz, zużycie ≤200VA
• Warunki pracy: -10°C~+50°C, wilgotność ≤85% RH

• Brak wymagania polerowania powierzchni - przeniknie powłoka przeciwkorodowa i rdza bez złącza
• Pomiar grubości poprzez powłoki powierzchniowe o grubości do 4 mm
• Nieperpendykularność pomiarowa do ± 25° w przypadku elastycznego umieszczenia sondy
• Wielokrotne formaty wyświetlania: wartości cyfrowe, A-scan, B-scan w czasie i B-scan w odległości
• Inteligentny algorytm ekspercki z trzema trybami pomiaru grubości
• Wbudowana baza danych o prędkości fali cięcia materiału z dostosowywalnymi wartościami

• Dokładność pomiaru grubości: 0,04 mm
• Zakres pomiarów: 2~120 mm ( stalowy)
• Odległość robocza/odbiór: ≤4 mm
• Nieperpendykularność: ±25°
• Zakres prędkości dźwięku: 1000~9999 m/s, przyrost regulacyjny 1 m/s
• Funkcja bramy: brama automatyczna, brama pojedyncza ręczna, brama podwójna ręczna
• Senda ultradźwiękowa elektromagnetyczna: wysysacz magnetyczny ≤15N, Φ30×44mm, masa ≤80g
• Temperatura pracy: -10~+50°C

• Jednoczesne wyświetlanieo grubości wyników skanu A, B i C
• Bezpośrednie generowanie zapisów badań zwykazy wartości gruboścido analizy danych
• Kompatybilny z systemami operacyjnymi (32/64 bit)
