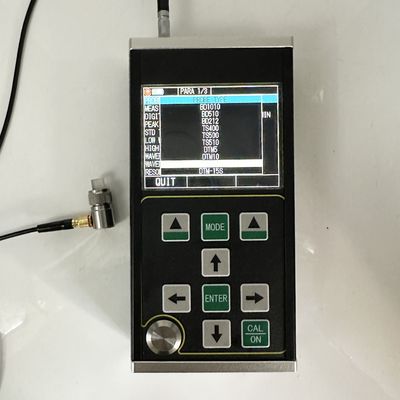

TG-5700 Wysokiej Precyzji Ultrasonowy Miernik Grubości z Trybem Skanowania A/B i Rozdzielczością 0,001 mm

TG-5700 to nowy typ ręcznego, precyzyjnego, cyfrowego ultradźwiękowego miernika grubości ze skanowaniem A/B. Przyjmuje zasadę ultradźwiękowego pomiaru grubości w oparciu o odbicie impulsu. Nadaje się do pomiaru grubości materiału, który może sprawić, że fala ultradźwiękowa będzie się w nim rozchodzić ze stałą prędkością i uzyskać odbicie od jego tyłu. Rozdzielczość pomiaru wynosi 0,001 mm, a zakres pomiarowy wynosi zaledwie 0,15 mm (stal).

Ten produkt może dokładnie mierzyć płyty i przetworzone części. Z drugiej strony może monitorować stopień pocienienia rur i zbiorników ciśnieniowych w urządzeniach produkcyjnych po korozji podczas użytkowania. Może być stosowany w przemyśle naftowym, chemicznym, metalurgii, przemyśle stoczniowym, lotniczym, energetyce i innych dziedzinach.

Ten produkt jest zgodny z następującymi normami: Specyfikacja kalibracji ultradźwiękowego miernika grubości (JJF 1126-2004).

• Ten produkt ma tryb A-scan, B-scan i tryb wyświetlania numerycznego
• Zakres pomiarowy jest szeroki, a unikalna technologia „wielokrotnego echa” została zastosowana do pomiaru ultracienkich części przy minimalnej grubości pomiaru wynoszącej 0,15 mm (stal).
• Ten produkt może mierzyć grubość z dużą precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; Rozdzielczość powtarzania może osiągnąć ± 0,002 mm
• Posiada funkcje powłoki penetrującej oraz pomiaru echa do echa, co służy do pomiaru materiałów z warstwą farby i powłoką na powierzchni
• Wiele trybów pomiaru: tryby mb-e, EE i me-e spełniają wymagania pomiaru konwencjonalnych grubych przedmiotów; Tryb cienki realizuje pomiar cienkich części
• Tryby numeryczne obejmują: konwencjonalny tryb wartości grubości, tryb różnicy/stopnia redukcji i tryb wartości maksymalnej
• Dwa tryby wzmocnienia: wzmocnienie automatyczne/wzmocnienie ręczne
• Można ustawić ręczne i automatyczne wyłączanie z funkcją oszczędzania energii
• Obsługuje różne sondy, w tym sondę dwukrystaliczną i sondę monokrystaliczną, i obsługuje sondę wysokiej częstotliwości do 20 MHz
• Obsługuje pamięć masową i może przechowywać jednocześnie 100 000 wartości grubości, 500 grup przebiegów A-skan i 500 grup przebiegów B-skan
• Duży, kolorowy wyświetlacz TFT-LCD o przekątnej 3,5 cala i rozdzielczości 320 x 240 w wysokiej rozdzielczości (QVGA)
• Posiada różnorodne metody kalibracji, obsługuje kalibrację jednopunktową, kalibrację wielopunktową i tryby kalibracji ręcznej, a także może jednocześnie kalibrować prędkość dźwięku i położenie zerowe sondy; Obsługuje korekcję ścieżki v sondy podwójnej kryształu
• Obsługuje konwersję systemu metrycznego i brytyjskiego; Może przełączać się pomiędzy jednostkami milimetrowymi i calowymi
• Obsługuje wyświetlanie w języku angielskim

Nadaje się do pomiaru grubości metali (takich jak stal, żeliwo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókna szklanego i innych dobrych przewodników ultradźwiękowych.

Zasada ultradźwiękowego pomiaru grubości jest podobna do zasady pomiaru fali świetlnej. Impuls ultradźwiękowy emitowany przez sondę dociera do mierzonego obiektu i rozchodzi się w nim. Kiedy dociera do powierzchni styku materiału, jest odbijany z powrotem do sondy. Grubość mierzonego materiału określa się poprzez dokładny pomiar czasu propagacji ultradźwięków w materiale.

Uwaga: firma zastrzega sobie prawo do wprowadzania zmian technicznych bez wcześniejszego powiadomienia.

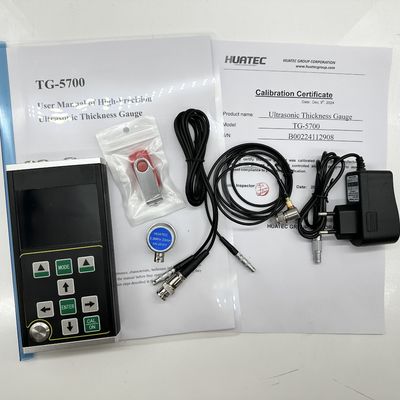

• Jednostka główna TG-5700 - 1 szt
• Przetwornik jednoelementowy 2,5M Φ20, zakres pomiarowy 4-1800mm - 1szt
• Butelka sprzęgająca - 1 szt
• Futerał do przenoszenia - 1 szt
• Instrukcja obsługi – 1 szt
• Świadectwo kalibracji - 1szt

• Różne sondy o różnej częstotliwości, pojedyncza sonda 8 mm/10 mm/12 mm i ultradźwiękowe sondy grubości TR
• Różne bloki klinowe stopniowe
• Oprogramowanie komputerowe do transmisji danych

Opakowanie: Standardowy pakiet eksportowy, kanton
