Ultradźwiękowy miernik grubości TG-5700 o wysokiej precyzji
TG-5700 to ręczny, precyzyjny ultradźwiękowy miernik grubości nowej generacji, wyposażony w funkcję skanowania A/B. Wykorzystując zasadę odbicia impulsu w ultradźwiękowym pomiarze grubości, zapewnia wyjątkową dokładność z rozdzielczością pomiaru 0,001 mm i zakresem grubości zaledwie 0,15 mm (stal).
Przegląd produktu
Ten zaawansowany przyrząd dokładnie mierzy płyty i obrabiane komponenty, monitorując jednocześnie pocienienie rur i zbiorników ciśnieniowych spowodowane korozją podczas pracy. Idealne dla przemysłu naftowego, chemicznego, metalurgicznego, stoczniowego, lotniczego i energetycznego. Zgodny ze specyfikacją kalibracji ultradźwiękowego miernika grubości (JJF 1126-2004).
Główna charakterystyka funkcji
- Wiele trybów wyświetlania: skanowanie A, skanowanie B i wyświetlanie numeryczne
- Szeroki zakres pomiarowy z unikalną technologią „wielokrotnego echa” dla ultracienkich części (stal o minimalnej grubości 0,15 mm)
- Pomiar o wysokiej precyzji z rozdzielczością do 0,001 mm i rozdzielczością powtarzalności ± 0,002 mm
- Powłoki penetrujące i pomiar echa do echa materiałów z farbą powierzchniową i powłokami
- Wiele trybów pomiaru: MB-E, EE, ME-E dla konwencjonalnych detali; Tryb THIN dla cienkich części
- Tryby numeryczne: konwencjonalna grubość, różnica/stopień redukcji i tryby wartości maksymalnej
- Tryby podwójnego wzmocnienia: automatyczna i ręczna kontrola wzmocnienia
- Funkcja oszczędzania energii z ustawieniami ręcznego/automatycznego wyłączania
- Obsługuje różne sondy, w tym podwójne i monokrystaliczne, o wysokiej częstotliwości do 20 MHz
- Pojemność pamięci masowej: 100 000 wartości grubości, 500 przebiegów A-skan, 500 przebiegów B-skan

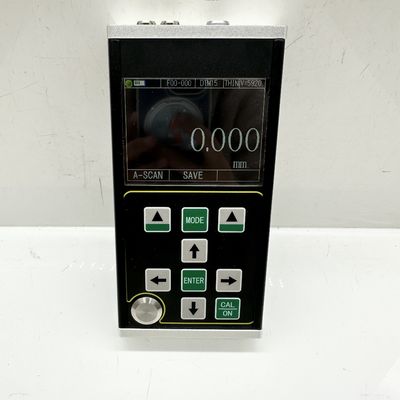

- Kolorowy wyświetlacz TFT-LCD o przekątnej 3,5 cala i rozdzielczości 320x240 QVGA
- Wiele metod kalibracji: jednopunktowa, wielopunktowa i ręczna
- Konwersja jednostek metrycznych/imperialnych i obsługa języka angielskiego
Obowiązujące materiały
Nadaje się do pomiaru grubości metali (stal, żeliwo, aluminium, miedź), tworzyw sztucznych, ceramiki, szkła, żywicy, włókna szklanego i innych przewodników ultradźwiękowych.
Podstawowe zasady
Ultradźwiękowy pomiar grubości działa podobnie do pomiaru fali świetlnej. Impuls ultradźwiękowy emitowany przez sondę rozchodzi się po materiale i odbija się od powierzchni fazowych. Grubość materiału określa się poprzez dokładny pomiar czasu propagacji ultradźwięków w materiale.
Parametry specyfikacji
Uwaga: Firma zastrzega sobie prawo do wprowadzania zmian technicznych bez wcześniejszego powiadomienia.
| Parametr |
Dane techniczne TG-5700 |
| Typ sondy |
Sonda jednokrystaliczna / sonda dwukrystaliczna |
| Zakres pomiarowy (stal 45#) |
0,15 mm - 1800 mm |
| Stabilność wskazań |
Technologia przejścia przez zero i wielu ech zapewnia wysoką stabilność i niezawodność |
| Częstotliwość pomiaru |
4 Hz, 8 Hz, 16 Hz |
| Rezolucja |
0,1 mm, 0,01 mm, 0,001 mm (0,01 cala, 0,001 cala, 0,0001 cala) |
| Dokładność |
0,001 mm |
| Generator impulsów |
Ujemna emisja fali prostokątnej z automatycznym dopasowaniem sondy |
| Zakres prędkości dźwięku |
400-19999 m/s |
| Blok kalibracyjny |
4mm (stal) |
| Automatyczne wyłączanie |
5 minut, 10 minut, 20 minut lub wyłączenie ręczne |
| Kalibracja sondy |
Kalibracja jednopunktowa, kalibracja wielopunktowa |
| Osiągać |
Automatyczna kontrola wzmocnienia, ręczna kontrola wzmocnienia (0-70dB) |
| Tryb wykrywania |
Częstotliwość radiowa (RF), półfala dodatnia (POS), półfala ujemna (NEG), fala pełna (FULL) |
| Tryb pomiaru |
MB-E, EE (powłoka penetracyjna), ME-E (wielokrotne echo), THIN (cienka ściana) |
| Tryb numeryczny |
Wartość grubości, różnica/stopień redukcji, wartość maksymalna/minimalna |
| Tryb A-skan |
Dostępny |
| Tryb B-scan |
Dostępny |
| Wskazanie sprzęgu |
Dostępny |
| Wskazanie baterii |
Dostępny |
| Język |
angielski |
| Jednostka |
mm/cal |
| Obsługa menu |
Dostępny |
| Funkcja oprogramowania |
Dynamiczne ustawianie bramki, wygaszanie, wygaszanie echa, zamrażanie echa, translacja i skalowanie |
| Funkcja przechowywania |
100 000 wartości grubości (100 grup), 500 przebiegów A-skan, 500 przebiegów B-skan |
| Aktualizacja programu hosta |
Dostępny |
| Wyświetlacz |
Kolorowy ekran TFT-LCD o przekątnej 3,5 cala QVGA (320×240). |
| Transmisja danych |
Komunikacja szeregowa RS-232 i USB |
| Temperatura pracy |
-10℃ do +50℃ (specjalne wymagania: -20℃) |
| Napięcie robocze |
Cztery baterie AA z komunikatem o niskim napięciu |
| Ogólny wymiar |
204 x 100 x 36 (mm) |
| Całkowita waga |
310 g (bez baterii) |
| Bateria |
4 suche baterie AA |
Dostawa standardowa
- Jednostka główna TG-5700 - 1 szt
- Przetwornik jednoelementowy 2,5M Φ20 (zakres pomiarowy 4-1800mm) - 1szt
- Butelka sprzęgająca - 1 szt

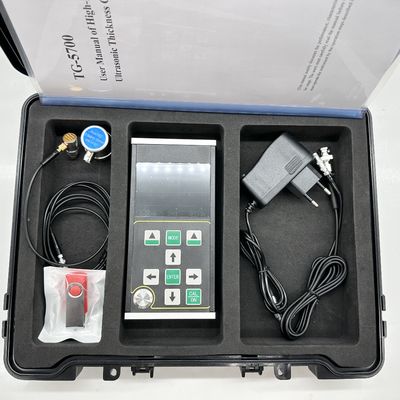

- Futerał do przenoszenia - 1 szt
- Instrukcja obsługi – 1 szt
- Świadectwo kalibracji - 1szt
Opcjonalne akcesoria
- Różne sondy o różnej częstotliwości, pojedyncza sonda 8 mm/10 mm/12 mm i ultradźwiękowe sondy grubości TR
- Różne bloki klinowe stopniowe
- Oprogramowanie komputerowe do transmisji danych
Opakowanie
Standardowy pakiet eksportowy, kanton
Opcjonalne sondy
| Model sondy |
Częstotliwość |
Rozmiar |
Zakres |
| Sonda dwukrystaliczna TS400 |
10 MHz |
5mm |
0,5-50 mm |
| Sonda dwukrystaliczna TS500 |
5 MHz |
5mm |
1,0-65 mm |
| Sonda dwukrystaliczna TS510 |
5 MHz |
10mm |
1,0-500 mm |
| DTM15 Sonda monokrystaliczna |
15 MHz |
6mm |
0,15-22,5 mm |
| Sonda monokrystaliczna DTM7.5 |
7,5 MHz |
6mm |
0,5-22,5 mm |
| Sonda monokrystaliczna DTM10 |
10 MHz |
6mm |
0,3-22,5 mm |
| Sonda monokrystaliczna DTM5 |
5 MHz |
6mm |
1,0–22,5 mm |
| BD510 Sonda monokrystaliczna |
10 MHz |
10mm |
1-1000 mm |
| BD212 Sonda monokrystaliczna |
2 MHz |
12mm |
4-1800mm |
| Kabel sondy z podwójnym kryształem |
- |
| Kabel sondy monokrystalicznej |
- |
