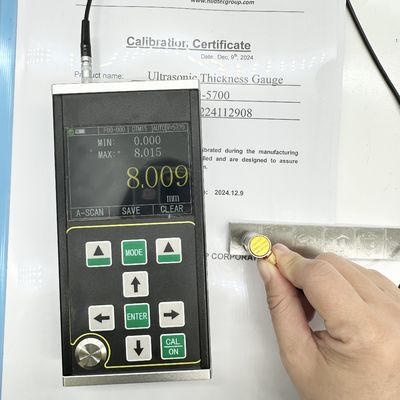

TG-5700 Wysokiej Precyzji Ultrasonowy Miernik Grubości z Dokładnością 0,001 mm i Skanowaniem A/B

TG-5700 to ręczny, precyzyjny ultradźwiękowy miernik grubości nowej generacji, wyposażony w funkcję skanowania A/B. Wykorzystując zasadę odbicia impulsu w ultradźwiękowym pomiarze grubości, przyrząd ten jest przeznaczony do materiałów, w których fale ultradźwiękowe rozchodzą się ze stałą prędkością i odbijają się od tylnych powierzchni. Dzięki rozdzielczości pomiaru 0,001 mm i zakresie od 0,15 mm (stal) zapewnia wyjątkową precyzję w zastosowaniach przemysłowych.

Przyrząd ten dokładnie mierzy płyty i obrabiane komponenty, monitorując jednocześnie pocienienie wywołane korozją w rurach i zbiornikach ciśnieniowych w urządzeniach produkcyjnych. Zastosowania obejmują przemysł naftowy, chemiczny, metalurgiczny, stoczniowy, lotniczy i energetyczny.

Zgodny ze specyfikacją kalibracji ultradźwiękowego miernika grubości (JJF 1126-2004).

• Tryby A-scan, B-scan i wyświetlania numerycznego
• Szeroki zakres pomiarowy z unikalną technologią „wielokrotnego echa” dla ultracienkich części (stal o minimalnej grubości 0,15 mm)
• Pomiar o wysokiej precyzji z rozdzielczością do 0,001 mm i rozdzielczością powtarzalności ± 0,002 mm
• Powłoki penetrujące i pomiar echa do echa materiałów z warstwami malarskimi i powłokami powierzchniowymi
• Wiele trybów pomiaru: MB-E, EE, ME-E dla konwencjonalnych detali; Tryb THIN dla cienkich części
• Tryby numeryczne: konwencjonalna grubość, różnica/stopień redukcji i wartość maksymalna
• Tryby podwójnego wzmocnienia: automatyczna i ręczna kontrola wzmocnienia
• Ustawienia ręcznego i automatycznego wyłączania z funkcją oszczędzania energii
• Obsługuje różne sondy, w tym podwójne i monokrystaliczne, o wysokiej częstotliwości do 20 MHz
• Pojemność pamięci masowej: 100 000 wartości grubości, 500 przebiegów A-skan, 500 przebiegów B-skan
• Kolorowy wyświetlacz TFT-LCD o przekątnej 3,5 cala i rozdzielczości 320x240 QVGA
• Wiele metod kalibracji: jednopunktowa, wielopunktowa i ręczna
• Konwersja jednostek metrycznych/imperialnych (mm/cale)
• Interfejs w języku angielskim

Nadaje się do pomiaru grubości metali (stal, żeliwo, aluminium, miedź), tworzyw sztucznych, ceramiki, szkła, żywicy, włókna szklanego i innych przewodników ultradźwiękowych.

Ultradźwiękowy pomiar grubości działa podobnie do pomiaru fali świetlnej. Impuls ultradźwiękowy emitowany przez sondę dociera do mierzonego obiektu, rozchodzi się po materiale, odbija się od powierzchni styku materiału z powrotem do sondy. Grubość materiału określa się poprzez dokładny pomiar czasu propagacji ultradźwięków w materiale.

Uwaga: Firma zastrzega sobie prawo do wprowadzania zmian technicznych bez wcześniejszego powiadomienia.

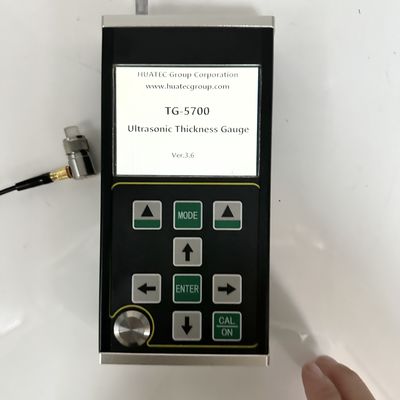

• Jednostka główna TG-5700 - 1 szt
• Przetwornik jednoelementowy 2,5M Φ20 (zakres pomiarowy 4-1800mm) - 1szt
• Butelka sprzęgająca - 1 szt
• Futerał do przenoszenia - 1 szt
• Instrukcja obsługi – 1 szt
• Świadectwo kalibracji - 1szt

Różne sondy o różnych częstotliwościach, pojedyncza sonda 8 mm/10 mm/12 mm, ultradźwiękowe sondy grubości TR, bloki klina schodkowego i oprogramowanie do przetwarzania danych na PC.

Standardowy pakiet eksportowy, kanton. Niestandardowe opcje pakowania dostępne na życzenie.
