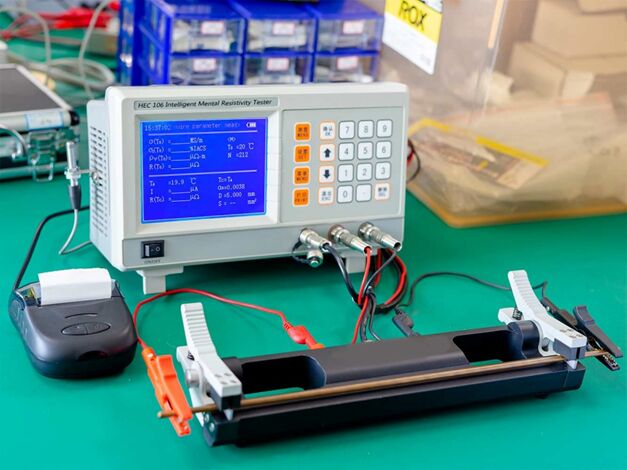

HEC-106 Inteligentny przyrząd pomiaru odporności oporu przewodności folii metalowej
1. Przegląd
HEC-106 Inteligentny licznik odporności folii metalowej jest opatentowanym produktem naszej firmy.do pomiaru rezystywności i przewodności folii metalowej i cienkich pasów metalowychKonstrukcja produktów o wysokiej technologii wykorzystuje metodę pomiaru napięcia prądu na czterech terminach, zaawansowane techniki elektroniczne, technikę pojedynczego układu i technologię automatycznego wykrywania.Wydajność jest w pełni zgodna z wymaganiami technicznymi GB/T22638..6- Co się stało?2016Może być szeroko stosowany w dziedzinie folii metalowej, cienkich pasów metalowych, nowych dziedzin energii, takich jak bateria, elektryk, silnik elektryczny, koledzy i instytuty badawcze itp.
2.Główne parametry
|
Parametry
Pozycja
|
Odporność
|
Przewodność
|
Odporność
|
|
Zakres pomiarowy
|
00,01 μΩ·m~20,5 μΩ·m
|
00,4 ms/m~100 ms/m
0.69%IACS~172%IACS
|
0.1 μΩ~150Ω
|
|
Rozstrzygnięcie
|
10- Co się stało?4~10- Co się stało?6μΩ·m
|
0.01~0.001%IACS
|
0.1 μΩ(I=1A)
|
|
Dokładność
|
± 0,25%
|
± 0,25%
|
100 μΩ~150Ω:± 0,15%
|
|
Pomiar temperatury
|
-10°C~ +55°C Dokładność ± 0.2°C(0°C~ +40°C)
|
|
Wewnętrzny bieg stały przyrządu
|
Poziom 16μA~Poziom 1A(automatyczny wybór zgodnie z wymaganiami pomiarowymi)
|
|
urządzenie pomiarowe
|
z przenośnym urządzeniem badawczym HJ-300 ((300 mm) dla Dia.0.1mm-10mm drutu lub pręta.Pomiar folii metalowej typu paska metalowego i cienkiego pasa metalowego
|
|
Automatyczna kompensacja temperatury
|
Wartość zmierzona zostanie automatycznie skompensowana do wartości w 20°C.
|
|
elementy pomiarowe
|
rezystancja prądu stałego w temperaturze pokojowej przy rozmiarze standardowym R ̇(T0),odporność ρv,odporność na temperaturę pokojową R(T0),rezystancja R
|
|
Dane wydrukowane
|
Data, godzina, współczynnik korekty temperaturyA.i różne wartości pomiarów folii metalowej
|
|
Normalne środowisko pracy
|
Temperatura: 0°C~ +40°C; wilgotność względna: 0~80%
|
|
Wyświetlacz
|
Duży ekran LCD z podświetleniem, może jednocześnie wyświetlać wiele parametrów pomiarowych.
|
|
Zasilanie
|
7Ah/7,4V ładowalna bateria litowa; tylko zasilanie akumulatorem, średnia godzina pracy powyżej 15 godzin
|
|
Pamięć wewnętrzna
|
Może zapisać 1000 grup danych pomiarowych.
|
|
Tryb komunikacji na komputerze
|
Port seryjny RS232
|
|
Waga
|
Gospodarz:20,2 kg Przenośny urządzenie pomiarowe:1 kg
|
|
Wielkość hosta
|
285 ((W) * 158 ((H) * 120 ((D)
|
|
Pojemnik
|
Plastiki inżynieryjne odporne na wstrząsy
|
|
Opakowanie i ochrona
|
Zawierający gospodarza, urządzenie pomiarowe HJ-300 (300 mm, Dia.0.1mm-10mm drut lub pręt), ładowarka, kabel komunikacyjny, rezystor kalibracyjny, instrukcja obsługi i mini-drukarka.
|
Akcesoria opcjonalne:
Standardowy opór kalibracyjny:1mΩ,10mΩ,100 metrówΩ,1Ω,1 mΩ,10Ω,100Ω
3Główne cechy instrumentu
Używane do pomiaru rezystywności folii metalowej, cienkiego paska metalowego, oporu prądu stałego w temperaturze pokojowej w standardowych rozmiarach.
Ø Połączenie zaawansowanych elektronicznych, pojedynczych i automatycznych technik pomiarowych w jednym przyrządzie, z lepszymi funkcjami automatycznymi i prostą obsługą.
Ø Wszystkie zmierzone wartości numeryczne można uzyskać jednym naciśnięciem klawisza bez żadnych obliczeń.
Ø Zasilanie akumulatorem ma niewielkie rozmiary, dlatego jest łatwe w noszeniu i nadaje się do użytku w pomieszczeniach i na otwartym polu.
Ø Z dużym ekranem i czcionką. może jednocześnie wyświetlać wartości pomiarowe i parametry pomocnicze, w tym rezystywność, temperaturę pokojową, rezystancję prądu stałego w standardowych rozmiarach, rezystancję, temperaturę,współczynnik kompensacji prądu i temperatury.
Ø Jeden z instrumentów ma wiele zastosowań i ma dwa interfejsy pomiarowe: interfejs pomiaru odporności pomieszczenia folii metalowej i interfejs pomiaru odporności prądu stałego.
Ø Funkcje automatycznego wyboru biegu stałego, automatycznego odwrócenia biegu,automatyczna korekcja punktu zerowego i przezwyciężenie błędu spowodowanego napięciem cieplnym w stosunku do oporu linii oraz zapewnienie dokładności każdego pomiaru.
▶ Instrument jest wyposażony w czujnik temperatury otoczenia i współczynnik temperatury różnych materiałów, a temperatura jest automatycznie kompensowana.
▶Opcjonalna seria rezystora kalibracyjnego z powiązanym oprogramowaniem, umożliwiająca automatyczną kalibrację przyrządu.
Ø Specjalne przenośne urządzenie pomiarowe z czterema końcówkami nadaje się do szybkich pomiarów różnych materiałów folii i pasów.
Ø Wbudowany akumulator danych może rejestrować i zapisywać 1000 grup danych pomiarowych i parametrów.
