Wysokiej precyzji detektor wad cząstek magnetycznych do celów szkoleniowych

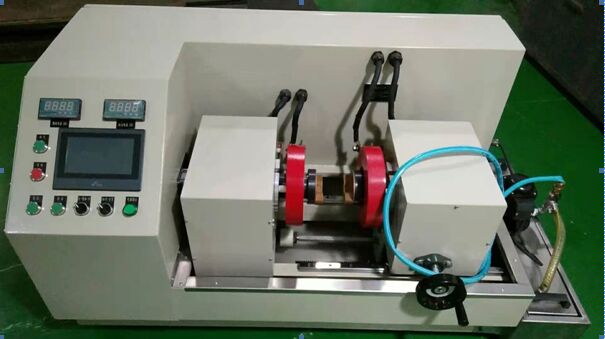

Precyzyjny defektoskop magnetyczny do celów szkoleniowych

1. Opis elementów wyposażenia

1.1. Elektryczna szafa sterownicza (1)

  Niezależna elektryczna szafa sterownicza, w tej szafie sterowniczej zainstalowane są wszystkie elektryczne elementy wykonawcze, a elektryczna szafa sterownicza jest wyposażona w urządzenie filtrujące powietrze i odprowadzające ciepło z obiegiem. Spawane ze stali wysokiej jakości;

Z tyłu zainstalowana jest pompa natryskowa 220V 50HZ z wodoodporną osłoną i wyjściem mocy lampy światła czarnego;

Wyłączniki automatyczne, styczniki, elementy sterujące, transformatory, prostowniki, wyzwalacze, energia itp. są zainstalowane w tej szafie;

1.2. Panel sterowania (2)

Przód panelu wyposażony jest w ekran dotykowy do ustawiania i wyświetlania, z cyfrowym amperomierzem AC i przyciskiem zatrzymania awaryjnego.

Wszystkie przełączniki i ustawienia funkcji zostały zaprojektowane w tym obszarze.

1.3. Pudełko do mocowania elektrod (3)

Stała skrzynka elektrodowa jest przyspawana do wysokiej jakości blachy stalowej o grubości 10 mm, a przednie i tylne drzwi można zdjąć.

1.4. Pudełko do przenoszenia elektrod (5)

Przesuwnik elektrody można zatrzymać w dowolnej pozycji, można regulować odległość mocowania elektrody oraz posiada funkcję blokady parkingowej;

1,5. System mieszania i rozpylania zawiesiny magnetycznej (6)

Urządzenie posiada oddzielny zbiornik z zawieszeniem magnetycznym o konstrukcji w kształcie litery V u dołu i elektryczną pompę mieszającą natryskową zainstalowaną w górnej części. Ta część jest połączona ze zbiornikiem ściekowym za pomocą węża, a ręczny pistolet natryskowy jest zainstalowany z przodu zbiornika ściekowego.

System charakteryzuje się silnym mieszaniem, struktura w kształcie litery V zapewnia, że ​​proszek magnetyczny nie jest łatwy do wytrącenia, a ciśnienie natrysku jest regulowane;

Pojemność wynosi 20 litrów;

1.7. Układ zasilania magnesowania i rozmagnesowania:

W urządzeniu zastosowano metodę magnesowania AC, czyli dwa zestawy niezależnych zasilaczy magnesujących. Dwa główne transformatory zapewniają odpowiednio prąd magnesowania. Technologia sterowalnego konwertera modułowego służy do sterowania prądem obwodu, a izolowane napięcie jest przesyłane do elektrod i cewek. Rozmiar można regulować w sposób ciągły i ustawiane jest odpowiednie wskazanie instrumentu. Prąd można ustawić wstępnie, a alarm zostanie uruchomiony, gdy ustawiony prąd będzie niewystarczający lub przekroczony, aby zapobiec błędnemu wykryciu lub pominiętemu wykryciu oraz zapewnić, że obrabiany przedmiot uzyska określoną intensywność magnesowania. Prąd przemienny z funkcją kontroli fazy wyłączenia w celu utrzymania stabilnego magnetyzmu szczątkowego, który można wykorzystać do wykrywania wad magnetyzmu szczątkowego.

Z funkcją rozmagnesowania metodą tłumienia AC.

Materiał ścieżki prądowej: wszystkie czerwone szyny miedziane lub kable miedziane.

1.8. Elektryczny układ sterowania:

1) Elektryczny system sterowania jest kontrolowany przez sterownik PLC firmy OMRON, włączając sterowane moduły i ich urządzenia zabezpieczające, urządzenia wyzwalające regulację prądu, amperomierze, przyciski sterujące i lampki sygnalizacyjne, cylindry, trójniki, zawory elektromagnetyczne, zawory regulujące ciśnienie, przełączniki powietrza, przekaźniki pośrednie, urządzenia sterujące, takie jak styczniki prądu przemiennego. Główny wyłącznik mocy z zabezpieczeniem przed przeciążeniem.

2) System sterowania interfejsem człowiek-maszyna:

Komputer (system interfejsu człowiek-maszyna) kontroluje prąd magnesowania, czas magnesowania, namagnesowanie itp., co znacznie poprawia dokładność wykrywania i może automatycznie zakończyć krok po kroku operację magnesowania, wstępny wybór prądu magnesowania i śledzenie.

Programowalny wyświetlacz z ekranem dotykowym komunikuje się ze sterownikiem programowalnym PLC poprzez adapter, aby bezpośrednio wyświetlać kluczowe parametry systemu. Ustaw hasło organu, a parametry można dostosować w ramach organu. Projekt ekranu: Strona główna-nazwa firmy. Każde dotknięcie umożliwia przejście do ekranu głównego - „Menu główne”, „Strona robocza”, „Zapis alarmu”, „Środki ostrożności”, „Format prądu”. Dotknięcie każdego klawisza funkcyjnego powoduje automatyczne przejście do odpowiedniego ekranu i można zapisać parametry procesu różnych typowych przedmiotów obrabianych.

Można ustawić prąd magnesowania, a obwód automatycznego śledzenia jest tworzony za pomocą programowalnego systemu wyświetlania z ekranem dotykowym, a błąd między wstępnie wybraną wartością a rzeczywistą wartością prądu przepływającego jest równy≤±3%.

System posiada funkcję autodiagnostyki usterek. Nadmierny prąd, zbyt niski prąd, nieprawidłowe ciśnienie powietrza, nadmierny wzrost temperatury obwodu głównego, alarmy dźwiękowe i świetlne oraz automatycznie przestają działać.

3) Obudowa urządzenia jest niezawodnie uziemiona, a rezystancja izolacji całej maszyny jest≥2MΩ.

4) Sprzęt posiada pełną ochronę bezpieczeństwa oraz funkcje blokujące i alarmowe.

5) Schemat elektryczny, schemat okablowania i rzeczywisty obwód urządzenia powinny być całkowicie spójne.

6) Styk PLC jest wyposażony w przekaźnik pośredni chroniący styk.

7) Okablowanie każdego elementu elektrycznego musi być oznaczone numerem przewodu, a okablowanie pomiędzy każdym elementem jest wyposażone w płytkę z otworami na przewody.

2.Główne parametry techniczne (Uwaga: HWDC to skrót od półfalowego prądu stałego)

*Prąd magnesujący AC:

  Obwód 0-500A płynnie regulowany, z kontrolą fazy wyłączenia

  Pionowy 0-1000A (1000A*6T=6000AT) płynnie regulowany, z kontrolą fazy wyłączenia

*Metoda kontroli: wstępna selekcja i automatyczna kompensacja

* Częstotliwość odświeżania kompensacji: 0,02 s/czas

*Tymczasowy współczynnik obciążenia:≥25%, odpowiednie do ciągłej pracy 7*24H

*Efekt rozmagnesowania: demagnetyzacja tłumienia komutacji prądu stałego o bardzo niskiej częstotliwości, remanencja≤0,2MT, regulowana częstotliwość rozmagnesowania

*Metoda magnesowania: namagnesowanie obwodowe i namagnesowanie wzdłużne, namagnesowanie kompozytowe obwodowe i wzdłużne

*Tygodniowy poziom błędu prądu podłużnego:≤±3%

* Skok: 0-200 mm

*Średnica wewnętrzna cewki: 100 mm

*Zasilanie: AC380V±10% 50HZ 40KVA (chwilowe 5S), trójfazowy system pięcioprzewodowy.

*Rozmiar: długość 1400*szerokość 600*wysokość 750

*Czułość: Można wyraźnie wyświetlić wycinek testowy czułości typu (QQI) (30/100), pełny okrąg i krzyż.

* Norma przemysłu lotniczego Chińskiej Republiki Ludowej HB/Z72-1998 „Kontrola cząstek magnetycznych”

* Spełniają normę JB/T8290-2011 dotyczącą „defektoskopu cząstek magnetycznych” Ministerstwa Przemysłu Maszynowego oraz normę branżową HB/Z72-98.
