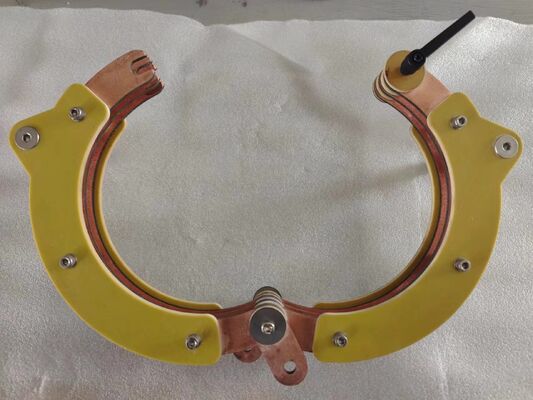

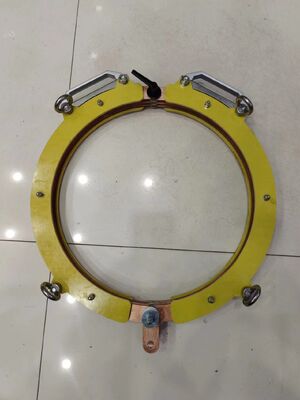

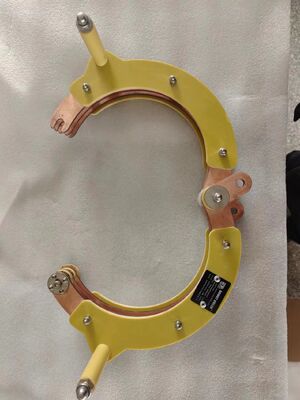

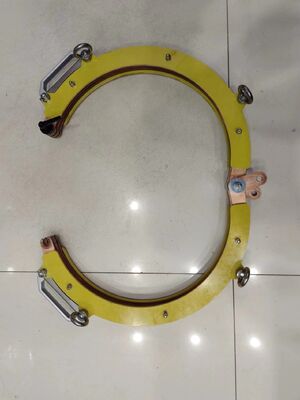

Wykrywacz błędów magnetycznej cewki typu 300 mm typu otwarte-zamknięte

Defektoskop cewki magnetycznej typu otwórz-zamknij 300 mm

Defektoskop cząstek magnetycznych typu open-close ułatwia przedostanie się przedmiotu obrabianego do cewki.

I główny parametr

II Wprowadzenie do funkcji

1,Magnetyzacja - uruchom pole elektromagnetyczne w celu namagnesowania przedmiotu;

2,Rozmagnesowanie - pole rozmagnesowujące zaczyna rozmagnesowywać obrabiany przedmiot;

3,Alarm przegrzania - cewka posiada wbudowany czujnik 75℃czujnik temperatury. Po przekroczeniu ustawionej temperatury przechodzi w stan ochrony;

III Instalacja i uruchomienie

Instalacja:

1. Sprzęt należy instalować w suchym środowisku, wolnym od pyłów metalicznych, żrących gazów oraz przedmiotów łatwopalnych i wybuchowych;

2. Temperatura otoczenia nie powinna być niższa niż - 10℃i nie wyższy niż + 40℃;

3. Wilgotność względna powietrza nie może być większa niż 85%;

4. Połączenia rurowo-przewodowe pomiędzy urządzeniami instalacyjnymi a każdym obiektem pomocniczym należy wykonać zgodnie ze znakiem oznakowania i podstawą wtyku;

5. Zasilanie (zasilacz, źródło powietrza itp., zgodnie ze środowiskiem instalacji sprzętu i warunkami pracy), a obudowa urządzenia jest niezawodnie uziemiona;

Uruchomienie:

1. Po zainstalowaniu urządzenia należy najpierw sprawdzić, czy wszystkie przewody łączące i śruby mocujące nie są poluzowane i odpadły;

2. Użyj przyrządów do pomiaru, czy napięcie na górnym końcu głównego wyłącznika maszyny spełnia wymagania środowiska instalacji sprzętu i warunków pracy;

3. Sprawdź działanie każdej funkcji, ręcznie naciśnij lub przełącz każdy przełącznik funkcji, a każde działanie funkcji urządzenia zostanie odpowiednio wykonane;

4. Kontrola efektu rozmagnesowania: sprawdzić, czy magnetyzm szczątkowy po rozmagnesowaniu spełnia wymagania;

5. Po przejściu uruchomienia i kontroli sprzęt można wprowadzić do produkcji.

IV Rutynowa konserwacja

Po użyciu urządzenia należy wykonać następujące czynności:

1. Wyłącz wyłącznik zasilania i odetnij zasilanie urządzenia;

2.  Odciąć główny wyłącznik zewnętrznego źródła zasilania;

3.  Oczyść plamę oleju z powierzchni cewki i utrzymuj cały sprzęt w czystości;

4. W ciągu jednego miesiąca sprawdzić linię łączącą obwód, kabel i element mocujący pod kątem luzów i starzenia;

5. Codziennie sprawdzaj, czy stężenie zawiesiny magnetycznej odpowiada normie;

6. Do usunięcia plamy oleju na powierzchni urządzenia należy zastosować neutralne mycie;

7. Jeśli skorupa jest uszkodzona, dalsze użytkowanie jest zabronione;

6,Zasada wykrywania wad

Zasady elektromagnetyzmu

Prąd magnesujący tworzy pole elektromagnetyczne przez powierzchnię ferromagnetycznego przedmiotu obrabianego (AC i półfala DC mają efekt naskórkowości). Istnienie defektów spowoduje odcięcie linii magnetycznej siły, utworzenie pola magnetycznego wycieku i adsorbcję cząstek magnetycznych. Cząsteczki magnetyczne gromadzą się, tworząc znaki magnetyczne. Istnienie defektów można ocenić obserwując ślady magnetyczne (ślady magnetyczne to w rzeczywistości defekty powiększone).

Metoda magnesowania wzdłużnego

Oznacza to, że metodą cewkową przedmiot obrabiany jest wkręcany w cewkę lub umieszczany pomiędzy jarzmem magnetycznym złożonym z dwóch cewek. Kiedy do cewki doprowadzany jest prąd, w cewce generowane jest podłużne pole magnetyczne, które przechodzi wzdłuż długiej osi przedmiotu obrabianego, sprawdzając pęknięcie obwodowe.
