Przegląd

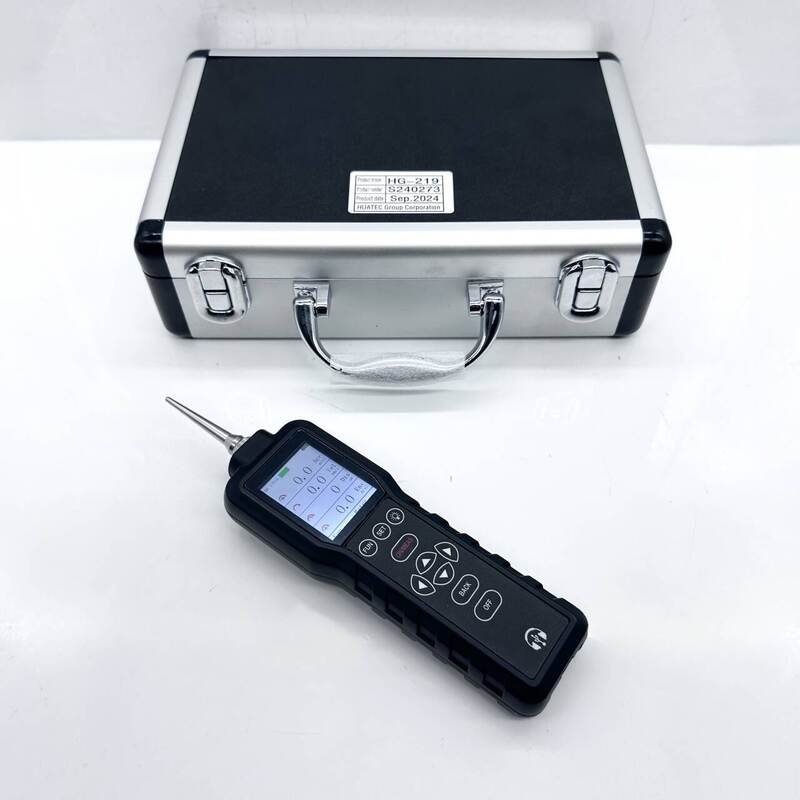

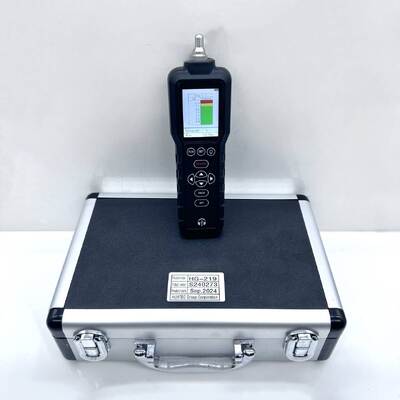

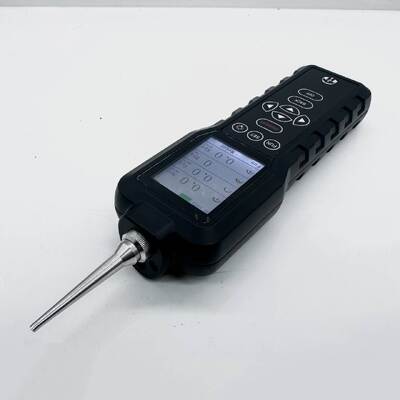

Detektor wibracji HG-219 posiada wiele funkcji, w tym miernik wibracji (zgodny z normą ISO10816-3), urządzenie do akwizycji danych, termometr, analizator częstotliwości, stetoskop elektroniczny, oświetlenie itp. Można wybrać pięć parametrów pomiaru wibracji, w tym automatyczne zatrzymanie, automatyczne przechowywanie i automatyczne wyłączanie. Może nie tylko mierzyć parametry wibracji, takie jak przyspieszenie, prędkość, przemieszczenie i obwiednia, ale także diagnozować usterki w maszynach wirujących i posuwisto-zwrotnych; Możliwe jest również diagnozowanie usterek w maszynach wirujących, łożyskach i przekładniach poprzez pomiar wartości obwiedni łożysk. Zmierzone wartości spełniają normy intensywności maszyn wirujących i są szeroko stosowane do wykrywania usterek urządzeń mechanicznych w takich dziedzinach, jak produkcja maszyn, energetyka, inżynieria chemiczna itp.

Cechy sprzętu

1) 2,0-calowy kolorowy ekran o wysokiej rozdzielczości, wyświetlający wiele parametrów jednocześnie na pierwszy rzut oka.

2) Możliwość pomiaru wielu parametrów wibracji i wyświetlania przebiegów, widm i list widm.

3) Mierzalna obwiednia łożysk wibracyjnych, używana do wykrywania usterek różnych łożysk tocznych.

4) Mierzalna temperatura

5)Możliwość podłączenia słuchawek z funkcją osłuchiwania usterek urządzenia

6) Funkcja oświetlenia zapewnia bezpieczeństwo pracy na miejscu.

7)Posiada interfejs komunikacji danych USB, który ułatwia komunikację z komputerami.

8) Interfejs komunikacji danych USB, kompatybilny z funkcją ładowania, wysoka żywotność baterii, co najmniej 8 godzin czasu czuwania.

9) Może przechowywać dane i przebiegi z 100 punktów pomiarowych i może być używany w połączeniu z oprogramowaniem do analizy komputerowej do przeprowadzania analizy widma częstotliwości 400 linii na przebiegach.

10)Dane punktu pomiarowego obejmują przyspieszenie, prędkość, przemieszczenie, obwiednię i inne wartości liczbowe. Przebieg każdego punktu pomiarowego to przebieg 1024 punktów.

11) Wyposażony w dedykowane oprogramowanie do analizy komputerowej, które umożliwia zarządzanie danymi, analizę trendów, analizę przebiegów i widmo o rozdzielczości 400 linii.

12) Zaplanowane automatyczne wyłączanie

Pomiar parametrów:

Przyspieszenie (ACC jednostka: m/s²): Równoważna wartość szczytowa

Prędkość (VEL jednostka: mm/s): prawdziwa wartość RMS

Przemieszczenie DISP (jednostka: m): wartość szczyt-szczyt

Obwiednia (Env jednostka: m/s²): Prawdziwa wartość znacząca

Temperatura: Bezdotykowy pomiar temperatury powierzchni obiektów

●Przechowywanie 100 punktów (w tym 4 wartości wibracji i 1 przebieg)

Wskaźniki techniczne

1. Czujnik wibracji akcelerometru:

2. Zakres pomiarowy, zakres odpowiedzi częstotliwościowej i dokładność:

●Wymiary: 180 x 50 x 25 (mm)

●Waga: 100g (z baterią)

● Bateria: Po wyświetleniu niskiego poziomu naładowania podłącz kabel komunikacyjny, aby zakończyć ładowanie.

●Temperatura pracy: 0 ℃~50 ℃, wilgotność względna:<85%
