Kalibrator wibracji akcelerometru, przetwornika prędkości i bliskości

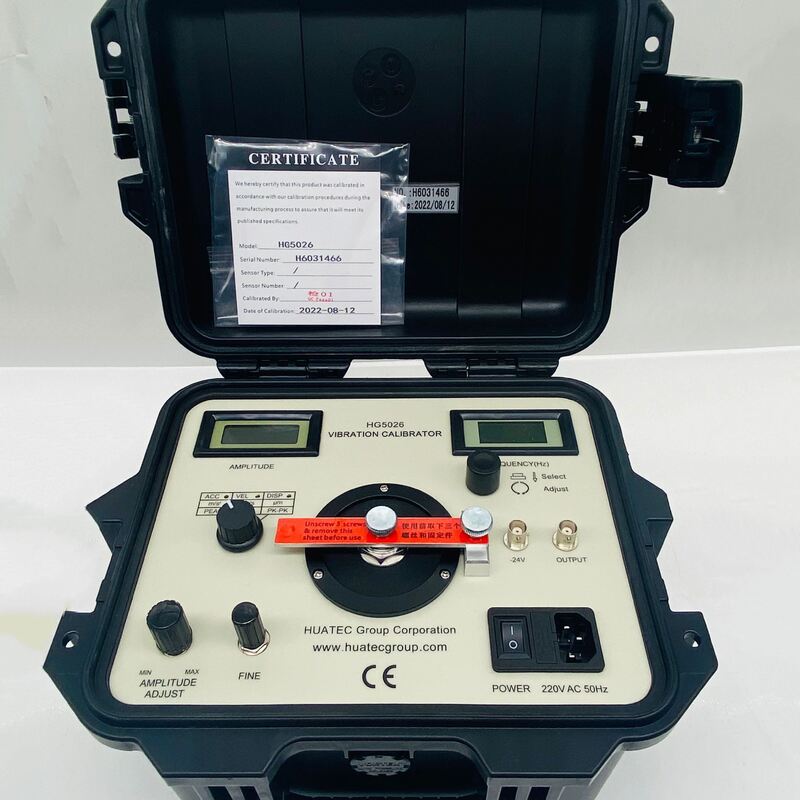

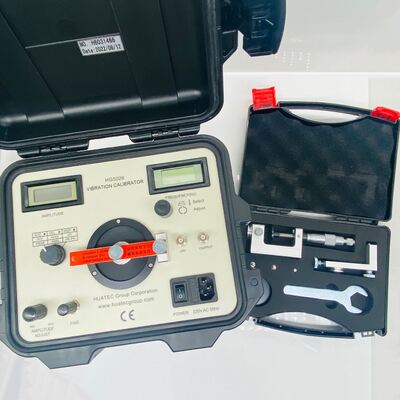

Kalibrator wibracji HG5026 może być używany do kalibracji akcelerometru wibracji, przetwornika prędkości i bliskości, a także przyrządu do pomiaru wibracji. Standardowy sygnał sinusoidalny wibracji o dowolnej częstotliwości od 1 do 1280 Hz może być zdefiniowany w kalibratorze. Amplituda przyspieszenia, prędkości i przemieszczenia może być definiowana za pomocą potencjometrów i wyświetlana na wyświetlaczach cyfrowych. Można generować wibracje poziome lub pionowe.Kalibrator wibracji HG5026 łączy w sobie generator sygnału sinusoidalnego, wzmacniacz mocy, standardowy przetwornik i głowicę wibracyjną w jednym i charakteryzuje się mniejszą objętością, wysoką dokładnością i łatwą obsługą. Może być używany zarówno w laboratorium, jak i na miejscu.
Specyfikacje
Zakres częstotliwości i dokładność: 1 do 1280 Hz +0,01%
Dokładność amplitudy
Przyspieszenie (@10m/s2 szczyt) 40Hz do 320Hz+0,3dB+1 cyfra
20Hz do 640Hz+0,5dB+1 cyfra
Prędkość (@20mm/s rms): 40Hz do 320Hz+0,5dB+1 cyfra
Przemieszczenie (@50μm peak-peak)40Hz do 320Hz+0,5dB+1 cyfra
Liniowość sondy bliskości: sondy 5 mm i 8 mm Zakres: 0~2,0 mm
Wyświetlacz: 3 1/2 cyfry dla przyspieszenia, prędkości lub przemieszczenia i częstotliwości
Maksymalna amplituda wibracji i maksymalna waga czujnika
Ponieważ głowica wibracyjna używana w kalibratorze wibracji HG5026 jest dość mała, podczas kalibracji przetworników o różnej wadze przy różnych częstotliwościach amplituda wyjściowa kalibratora jest również inna. Maksymalna amplituda wibracji i maksymalna waga są związane z maksymalnym przyspieszeniem, maksymalną prędkością i maksymalnym przemieszczeniem generowanym przez kalibrator przy określonej częstotliwości i przy określonej wadze kalibrowanego przetwornika. Konkretne dane można zobaczyć w poniższej tabeli.
|
Waga
Częst.
|
<100g |
<250g |
<500g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2,5 |
28 |
1300 |
3,5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8,5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3,5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3,5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0,9 |
* |
5 |
0,4 |
* |
*Przy wyższych częstotliwościach wartość przemieszczenia wibracji jest bardzo mała, więc z kalibratora nie będzie sygnału wibracji.
