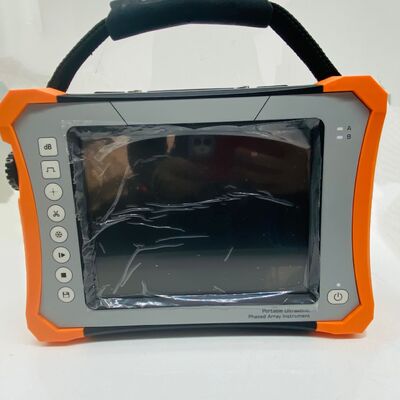

16/64 Emisja/Odbiór Przenośny Falownik Ultradźwiękowy z Skanowaniem Fazowym Detektor Wad Falowych z Skanowaniem Fazowym
Wprowadzenie
HPA-500 to przenośny 64-kanałowy defektoskop ultradźwiękowy z fazowanym szykiem, pierwotnie opracowany przez HUATEC. Jest wodoodporny i olejoodporny, bez wentylatora i z ekranem dotykowym. Rejestracja danych w całym procesie, innowacyjne sondy z fazowanym szykiem i metody inspekcji jako zalety, ten model gwarantuje doskonałą wydajność i wsparcie, co czyni go jednym z najlepszych w swojej klasie pod względem wysokiego stosunku C/P.
Główna funkcja
★ System Zarządzania Plikami i Wpisami do Elastycznego Łączenia między Ustawieniami (Prawo Ogniskowania i Model), Kalibracją a Inspekcją
★ Konfiguracja Modułowa: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Spoiny Czołowe, Wał Korbowy, Rurociąg, TOFD, UT (Konwencjonalny),
★ Model Symulacji 3D
★ Analiza Obrazu
★ Naturalna Struktura Rozpraszania Ciepła
★ Dynamiczne Ogniskowanie Głębokości (DDF)
★ Płynne Filtrowanie
★ Ekran Dotykowy
★ Kalibracja ACG
★ Kalibracja TCG
Specyfikacja
Konfiguracja Kanałów
| Tryb |
PA |
UT |
TOFD |
| Kanał |
16:64 |
2 |
2 |
Specyfikacja Fizyczna
| Wyświetlacz |
11-calowy kolorowy wyświetlacz TFT 800x600 |
|
Przetwornik
Porty
|
160-pinowy port przetwornika PA; Port przetwornika konwencjonalnego Lemo-00, dla T-R lub T&R |
| Porty I/O |
Port USB 2.0: 2 (szt.) |
| HDMI; enkoder |
| LAN (Gigabit-NIC); |
| WIFI |
| I/O (uruchomienie) |
| Enkoder 2D |
| Pamięć |
Wbudowana: 16 GB RAM + 4 GB FLASH; karta SD (maks. 32 GB);
Zewnętrzna: Dysk USB
|
| Waga |
3,5 kg (z 1 baterią) |
| Wymiary |
284 mm x 202 mm x 95 mm |
| Zasilanie |
AC: 100-240V, 50-60Hz; DC: 12V |
| Ładowanie |
(bateria) wewnątrz lub indywidualnie |
| Żywotność baterii |
6 godzin |
| Moc robocza |
24W |
| Język |
Angielski |
|
Temperatura
Warunki
|
Otoczenie: -20°C do 50°C
Przechowywanie: -20°C do 60°C
|
| IP |
IP54 |
Specyfikacja Wydajności
| Tryb |
PA |
UT |
TOFD |
| PRF |
50 Hz - 10 kHz |
50 Hz - 5 kHz |
50 Hz - 5 kHz |
| Napięcie |
Dwubiegunowe, ±45° do ±100V, z krokiem 5V
Ujemna fala prostokątna, -75V do -250V, z krokiem 25V
Ujemna fala prostokątna, -75V do -250V, z krokiem 25V
|
20 ns - 800 ns, z krokiem 5 ns |
20 ns - 800 ns, z krokiem 5 ns |
| 20-800 ns, z krokiem 5 ns |
20-800 ns, z krokiem 5 ns
Tłumienie
|
80 Ω / 400 Ω |
80 Ω / 400 Ω |
| 80 Ω / 400 Ω |
Częstotliwość próbkowania |
200 MHz |
200 MHz |
| 200 MHz |
Precyzja opóźnienia |
N/A |
N/A |
| N/A |
Opóźnienie Rx |
Bramka |
Bramka |
| N/A |
Pasmo przenoszenia |
Bramka |
Bramka |
| 0,5 MHz - 15 MHz |
Wzmocnienie |
0,0 - 110,0 dB |
0,0 - 110,0 dB |
| 0,0 - 110,0 dB |
Filtr |
szerokopasmowy, wąskopasmowy |
szerokopasmowy, wąskopasmowy |
| szerokopasmowy, wąskopasmowy |
Prostowanie
FW
|
RF |
RF |
| Odrzucenie |
0-80% |
0-80% |
0-80% |
| Tryb skanowania |
A/D |
A/D |
A/D |
| Wyzwalanie |
Enkoder |
N/A |
Enkoder |
| Linia skanowania |
N/A |
Bramka |
N/A |
| Przechylenie |
Skanowanie L: -89° do +89° |
Bramka |
Bramka |
| N/A |
Smart-Cal
Prędkość/Opóźnienie/ACG/TCG/Enkoder
|
Bramka |
Bramka |
| Fala/Enkoder |
Zakres |
0,0 - 1000 mm, min. 1 mm |
0,0 - 2000 mm
0,0 - 2000 mm
|
| Opóźnienie wyświetlania (maks.) |
1000 mm
2000 mm
|
Przesunięcie impulsu (maks.) |
Przesunięcie impulsu (maks.) |
|
N/A
mm
|
2000 mm |
A/B |
A/B |
|
mm
mm
|
Bramka |
A/B |
A/B |
| A/B |
Dostępny w zakresie |
Dostępny w zakresie |
Dostępny w zakresie |
| Dostępny w zakresie |
Dostępny w zakresie |
Dostępny w zakresie |
Dostępny w zakresie |
| Dostępny w zakresie |
Brzęczyk / LED |
Brzęczyk / LED |
Brzęczyk / LED |
| 0-100% |
Brzęczyk / LED |
Brzęczyk / LED |
Brzęczyk / LED |
| Brzęczyk / LED |
Szczyt / Krawędź |
Szczyt / Krawędź |
Szczyt / Krawędź |
| Szczyt / Krawędź |
Poziomy/Głębokość |
Poziomy/Głębokość |
Poziomy/Głębokość |
| Amplituda/Ścieżka |
/Poziomy/Głębokość |
/Poziomy/Głębokość |
/Poziomy/Głębokość |
| Rozdzielczość |
0,5 mm
0,1 mm
|
Wspólne lub specjalne spoiny spawane konstrukcji stalowych, kotłów użytkowych, zbiorników ciśnieniowych, rurociągów, infrastruktury energetyki jądrowej, statków, zbiorników na ropę, rur etylenowych itp.
Spoiny spawane kolejowe, zestawy kołowe i osie lokomotyw.
|
Wspólne lub specjalne spoiny spawane konstrukcji stalowych, kotłów użytkowych, zbiorników ciśnieniowych, rurociągów, infrastruktury energetyki jądrowej, statków, zbiorników na ropę, rur etylenowych itp.
Spoiny spawane kolejowe, zestawy kołowe i osie lokomotyw.
|
| Spoiny czołowe ze stopów aluminium FSW i klejenie kompozytów stosowanych w przemyśle lotniczym. |
Łopatki i śruby stosowane w przemyśle energetycznym. |
Szczegóły pakowania |
Szczegóły pakowania |
HPA-500 1 szt.
- Sonda PAUT 1 szt.
- Podkładka sondy PAUT 2 szt.
- Sonda UT Normalna 2.5P20 1 szt.
- Sonda UT Kątowa 2.5P13x13 60° 1 szt.
- Kabel sondy UT LEMO 00-BNC 2 szt.
Bateria Li-ion 1 szt.
Ładowarka 1 szt.
Konwerter mocy 1 szt.
Kabel HDMI 1 szt.
Kabel krzyżowy 1 szt.
Klucz imbusowy (S2.5) 1 szt.
Walizka instrumentu 1 szt.
Dysk USB (8G) 1 szt.
Instrukcja obsługi 1 szt.
Certyfikat 1 szt.
Akcesoria opcjonalne
Sonda TOFD 5 MHz 6 mm/7,5 MHz 3 mm/
Podkładka TOFD 60° z bolcem przeciwzużyciowym, 70° z bolcem przeciwzużyciowym
Podkładka TOFD R100 powierzchnia krzywizny R100/0°
Kabel sondy TOFD LEMO 00-LEMO 00
Skaner TOFD nie równoległy
Skaner do szyku fazowego
Przedłużacz kabla enkodera
Inny klucz imbusowy do TOFD
Inne sondy/podkładki do szyku fazowego i TOFD
Blok kalibracyjny
