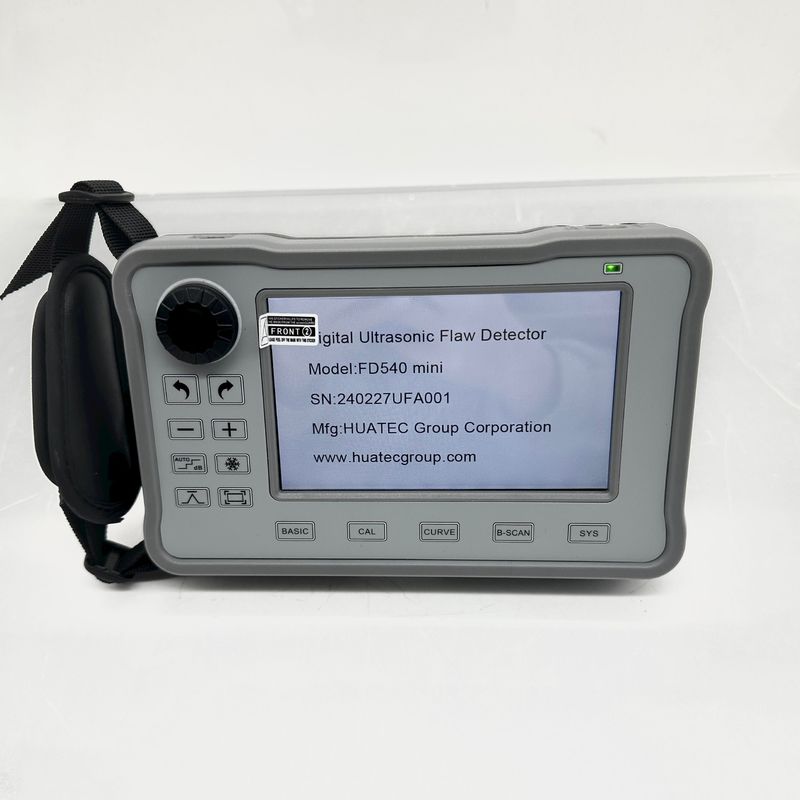

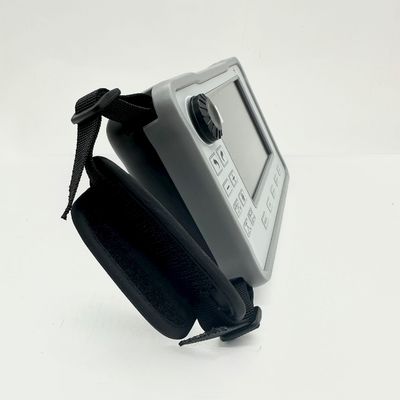

FD540mini ultradźwiękowy defektoskop z ekranem dotykowym 5-calowy wyświetlacz IPS DAC AVG B-Scan przenośny sprzęt do testowania pęknięć spoin NDT
Krótkie wprowadzenie
Defektoskop ultradźwiękowy FD540mini to nowy typ ultradźwiękowego urządzenia testującego wprowadzonego na rynek przez naszą firmę, szeroko stosowanego w takich gałęziach przemysłu jak kotły, zbiorniki ciśnieniowe, energetyka, ropa naftowa, chemia, ropa naftowa na morzu, rurociągi, przemysł stoczniowy, samochody, produkcja mechaniczna, metalurgia, obróbka metali, konstrukcje stalowe, transport kolejowy, energia jądrowa, uniwersytety itp. Może wygodnie wykrywać, lokalizować, oceniać i diagnozować różne defekty wewnętrzne (pęknięcia, luzy, pory, wtrącenia itp.) w detale . Ten cyfrowy defektoskop ultradźwiękowy ma zwartą konstrukcję, stabilny kształt fali, dużą wytrzymałość, wysoką czułość, szybką reakcję i maksymalną powtarzalną częstotliwość emisji do 10000 Hz. Jest to wyjątkowo przenośny ultradźwiękowy produkt do wykrywania wad.
Parametry techniczne
| Zasięg detekcji |
10 m (stal węglowa o fali podłużnej)
(Wymagania dotyczące parametrów metrologicznych:
≥3500 mm)
|
| Tryb impulsowy |
Ostry impuls, fala prostokątna, fala podwójna prostokątna |
| Napięcie impulsowe |
Regulacja 25V ~ 300V Krok 25V |
| Szerokość impulsu |
Płynna regulacja 0 ns ~ 500 ns, tempo 10 ns |
| Tłumienie |
mocny i słaby regulowany |
|
Powtórzenie impulsu
częstotliwość
|
Automatyczna lub ręczna, płynna regulacja w zakresie od 100 Hz do 1000 Hz,
z częstotliwością 10 Hz
|
| Osiągać |
120 dB, tempo 0,1 dB, 1 dB, 10 dB |
| Przepustowość łącza |
0,1 MHz ~ 20 MHz |
| Filtr falowy |
1M ~ 5M |
| Ekran wyświetlacza |
5,0-calowy wyświetlacz LCD, efektywny rozmiar wyświetlacza to 108 mm długości i 64 mm szerokości |
| Rezolucja |
800×480 |
| Interfejs instrumentu |
Podwójny LEMO-00 C5 |
| Alarm |
Alarm bramy A, B |
| Interfejs wyjściowy |
USB typu c |
| Tryb wykrywania |
Pełna fala, dodatnia półfala, ujemna półfala, RF |
| Brama |
Niezależny A, B |
| Tryb pomiaru |
Szczyt, strona fali |
| Pamięć |
Karta SD 1G |
| Zapisz treść |
Ciągłe nagrywanie pojedynczej klatki, wielu klatek (≤200 klatek) |
| Tryb ilościowy |
Krzywa DAC, krzywa AVG(DGS). |
| Funkcje pomocnicze |
Obsługa dotyku, wirtualnej klawiatury, szybkiego PD
ładowanie, automatyczne wzmocnienie, pamięć szczytowa, zamrażanie
|
|
Wykrywanie wad
standardy
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Rozmiar i waga |
183 mm × 113 mm × 45 mm 780 g, bateria w zestawie |
| Bateria |
12 godzin |
| Jednostka |
Metryczny, imperialny |
| Temperatura robocza |
-10 ℃ ~ 55 ℃ |
| Rumak |
„Ogólne” AC (100 ~ 240 V, 50 ~ 60 Hz) |
| Rezolucja |
36dB
(Wymagania dotyczące wydajności metrologicznej: ≥26dB)
|
| Zakres dynamiczny |
40dB
(Wymagania dotyczące wydajności metrologicznej: ≥26dB)
|
| Margines czułości |
60dB
(Wymagania dotyczące parametrów metrologicznych: ≥42dB)
|
| Liniowość pionowa |
2,8%
(Wymagania dotyczące parametrów metrologicznych: ≤6%)
|
|
Poziomy
liniowość
|
0,6%
(Wymagania dotyczące parametrów metrologicznych: ≤2%)
|
| Język |
chiński/angielski |
Cechy
1: Korpus jest lekki i nadaje się do obsługi jedną ręką.
2: szybkie ładowanie PD65W + 12 godzin pracy na baterii.
3: 5,0-calowy wyświetlacz IPS o wysokiej rozdzielczości z zupełnie nowym interfejsem użytkownika.
4: Obsługa dotyku na pełnym ekranie, szybka obsługa gestami, wirtualna klawiatura, łatwa w użyciu
5: Z przetwornikiem DAC, AVG, automatycznym wzmocnieniem, pamięcią szczytową, półzakresem kolorów, skanowaniem B i innymi profesjonalnymi funkcjami.
6: Obejmuje przełączanie w języku chińskim i angielskim, eksport danych na kartę SD, aktualizację online, przechwytywanie ekranu i wiele innych praktycznych funkcji.
Konfiguracja standardowa
| Numer seryjnyR |
nazwa |
Ilość |
| 1 |
Host FD540mini |
1 |
| 2 |
Sonda (precyzyjna sonda prosta, sonda kątowa) |
2 |
| 3 |
Linia sondy |
2 |
| 4 |
Rumak |
1 |
| 5 |
Linia energetyczna |
1 |
| 6 |
Instrukcja obsługi |
1 |
| 7 |
Certyfikat zgodności |
1 |
| 8 |
Karta gwarancyjna |
1 |
| 9 |
Power bank |
1 |
