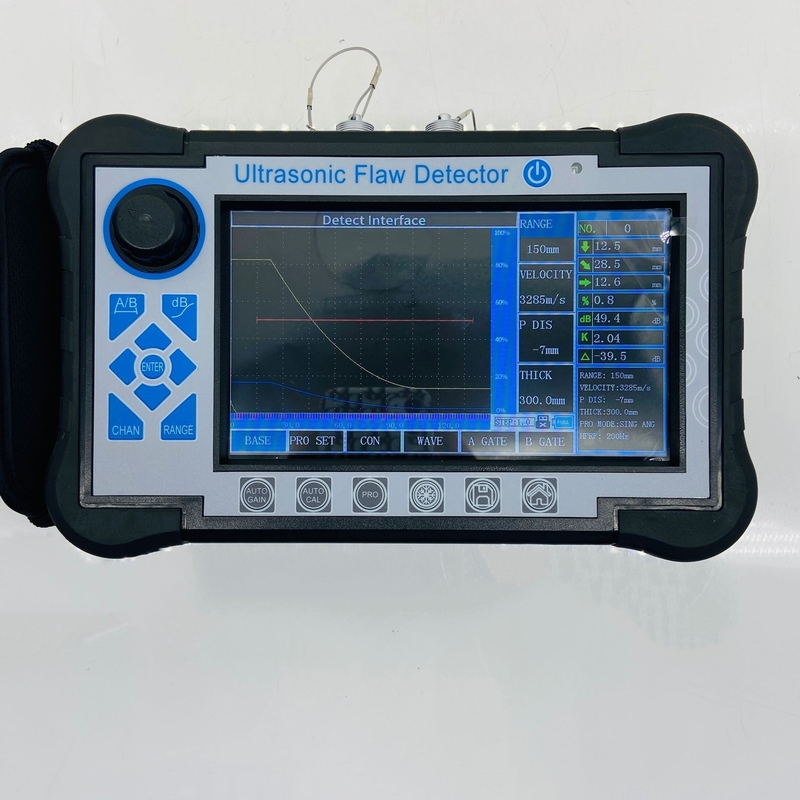

FD580 cyfrowy ekran dotykowy Ultrasonowy detektor błędów spawania Dźwięk i światło
Wprowadzenie
Cyfrowy detektor błędów ultradźwiękowych jest zaawansowany typ, który jest ekran dotykowy, może szybko, łatwo i bez uszkodzeń, dokładnie wykryć, zlokalizować,ocenia i diagnozuje różne wady wewnątrz przedmiotu, takie jak szczeliny, spawania, pory, otwory piaskowe, włączenia, składanie itp.samochódJest on niezbędnym narzędziem dla przemysłu badań nieniszczących.
Cechy
●Wysoka precyzja ilościowa i pozycjonowanie w celu spełnienia wymogów wykrywania na odległość bliską i daleką
●Zona ślepa w pobliżu pola jest niewielka, może spełniać wymagania wykrywania dla rur o małej średnicy i cienkiej ścianie.
●Funkcja automatycznej kalibracji: automatyczna kalibracja za pomocą jednego przycisku, łatwa w obsłudze, automatyczna sonda badawcza
●Automatyczny wyświetlacz pozycji echo defektu ((Głębokość:d, pozioma:p, odległość:s, amplituda,dB,ф))
●Zmieniaj trzy skali swobodnie ((Głębokość:d, pozioma:p, odległość:s)
●Automatyczne zwiększenie, szczytowa otoczka, funkcje pamięci szczytowej, które mogą poprawić wydajność wykrywania.
● Automatycznie rejestruje proces wykrywania wad i dynamiczne odtwarzanie
● obliczenie wartości φ: wykrywanie wad przez sondę prostą, może automatycznie znaleźć najwyższą falę do wartości konwersji φ
●500 niezależnych kanałów (można rozszerzyć), które mogą swobodnie wprowadzać i przechowywać standardy wykrywania dowolnych gałęzi przemysłu, nie muszą nosić standardowych bloków do kontroli na miejscu.
●Bezpłatne przechowywanie i odtwarzanie 500 fal A-skanowania i danych
● Krzywy DAC, AVG i TCG (kompensacja głębokości) są generowane automatycznie i mogą być segmentowane.
●14 wbudowanych norm kontroli
●Wpisz dowolne standardy branżowe
●Szczyt i moc impulsu można regulować
●funkcja skanowania B i funkcja skanowania kolorów B;
●Może komunikować się z komputerem i eksportować plik WORD, także raport wykrywania
●Plastikowa obudowa IP65 ABS, wytrzymała i trwała, wodoodporna i bestproof oraz doskonała zdolność przeciwdziałania zakłóceniom
●Używanie oprogramowania komunikacyjnego (bezprzewodowego) do analizy raportów drukowanych danych itp.;
● Ekran w prawdziwych kolorach o pojemności 260 000 kolorów, nadający się do pracy w warunkach o dużym lub słabym oświetleniu
● Bateria litowa o wysokiej wydajności, która może pracować nieprzerwanie przez 8-10 godzin
● Rejestracja zegara w czasie rzeczywistym: data wykrycia usterki w czasie rzeczywistym, rejestracja czasu i przechowywanie
●Ochrona przed wyłączeniem energii, dane przechowywane nie mogą zostać utracone
●Parametry wykrywania wad mogą być automatycznie testowane lub ustawiane z góry
●Cyfrowe odrzucenie, nie wpływa na wzrost i liniowość
● Kompensacja zysków: osłabienie Db można skorygować pod kątem chropowości powierzchni, zakrzywionych powierzchni, wykrywania usterek z dużego zasięgu grube części itp.
●Może obsługiwać wykrywacz wad za pomocą oprogramowania na komputerze, osiągając cel wykrywania wad sterowanego komputerowo
Specyfikacja techniczna
| Wyświetlacz |
7-calowy kolor TFT, rozdzielczość 800*480 |
| Tryb działania |
Przycisk, obrotowy, ekran dotykowy |
| Zasilanie |
Bateria litowo-jonowa |
| Pojemność baterii |
5.0Ah |
| Napięcie zasilania |
12V |
| Ilość mocy |
1 |
| Czas pracy |
≥ 8 godzin |
| Wprowadzenie adaptera |
DC100~240V 50Hz/60Hz |
| Wyjście z adaptera |
12 V prądu prądu przemiennego |
| Zasilanie adaptera |
36 W |
| Przechowywanie danych |
Karta SD ((16G) |
| Alarm |
1 |
| Temperatura pracy |
-10°C 45°C |
| Temperatura przechowywania |
-20°C-60°C |
| Poziom IP |
IP65 |
| Wymiar |
245*155*55 mm |
| Waga |
1.18 kg (wliczone akumulator) |
| Konwencjonalny model UT |
| Rodzaj złącza sondy |
LEMO 00 |
| Rodzaj kanału |
Jednorazowy kanał |
| Numer kanału |
Grupa 500 ((można skalować) |
| Rodzaj pulsu |
Negatywna fala ostrza |
| napięcie przesyłowe |
50-350V, krok w 50V |
| Dampingowanie |
560Ω |
| Zyski |
0~110 dB, krok:0.5/2/6/12 dB |
| Zdobądź dobre dostosowanie |
-4~+4 |
| Kompensacja powierzchni |
Cały zakres zysków |
| Częstotliwość pracy |
0.5~20MHz; |
| Rodzaj sondy |
Jednorazowy, podwójny, przepuszczalny, typ zanurzenia |
| Filtr |
Trzy opcjonalne:
1~4MHz/0,5~10MHz/2~20MHz
|
| Tryb wykrywania |
Odpowiedź negatywna/pozytywna/dwojsczenna/RF |
| Odrzucić |
0~80%, krok 1% |
| Zakres badań |
0~15000mm,minimalny zakres wyświetlania:15mm ((w stali) |
| Prędkość materiału |
100~2000m/s |
| Przesunięcie pulsu |
-10~1000 mm |
| P ODPOCZNIE |
0~200us |
| X-VAL |
0~100 mm |
| Przewodnik |
Inspekcja spawania, arkusza, kucia |
| Punkt testowania |
Szczyt/X-val/J val |
| Pomiar |
Brama:Wartość amplitudy, amplitudy dB,Range,Odległość pozioma,Odległość pionowa,Wartość różnicy między bramą A a B
Kursor:2 krzyżowe kursory, może testować odległość poziomą i pionową oraz odległość między kursorami ((w funkcji skanowania B)
|
| Wrota |
Początek bramy: cały zakres |
| Szerokość bramy:wszystkie zakresy |
| Poziom bramy: 10~90%, krok: 1% |
| Kręgosłup |
DAC, maksymalnie sześć krzywych, spełniające NB/T 47013, GB/T 11345, GB/T 29712 i inne normy |
| TCG, maksymalnie sześć zakrętów |
| Średnia wartość |
| Inne funkcje |
Pełny ekran, przełącznik kursora ((zakres/wysokość/horyzont), pojedynczy/ciągły auto gain ((10~100%, krok 10%), porównanie ech, pełne ech, szczytowa otoczka, szczytowa pamięć, szybkie skanowanie, tryb poza, zrzut ekranu |
| Szczyt zamarzania/głębokość pęknięcia/rozszerzenie bramy/modyfikacja krzywej powierzchni/skan B/symulacja płaskiego spawania//wideo |
| Alarm |
Alarm dźwiękowy i świetlny |
| Pozostałości wrażliwości |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Błąd w zakresie liniowości poziomej |
≤ 0,3% |
| Błąd liniarności pionowej |
≤ 3% |
| Błąd linearności amplitudy |
≤ ± 2% |
| Dokładność atenuatora |
20 dB ± 1 dB |
| Zakres dynamiczny |
≥ 32 dB |
| Odległa rozdzielczość |
≥ 26 dB |
| Poziom hałasu |
< 40 × 10-9V/ |
| |
|
|
Standardowa konfiguracja
|
|
Nazwa |
KTY |
| 1 |
Jednostka główna |
1 |
| 2 |
Adapter zasilania |
1 |
| 3 |
sondy łączące kabel BNC-C6 |
2 |
| 4 |
Obudowa przyrządu |
1 |
| 5 |
Instrukcja obsługi |
1 |
| 6 |
Prosta sonda 10 mm 2,5 MHz |
1 |
| 7 |
Sonda kątowa 13x13 K2 2,5MHz |
1 |
| 8 |
Karta gwarancyjna |
1 |
