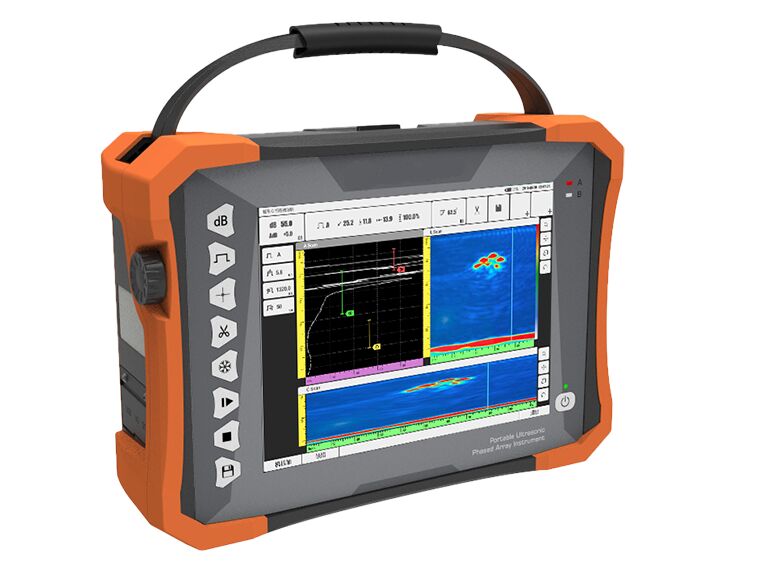

Przenośny wykrywacz błędów ultradźwiękowych 32:128PR

Przenośny wykrywacz błędów ultradźwiękowych 32:128PR
Przenośny wykrywacz błędów ultradźwiękowych 32:128PR Przenośny wykrywacz błędów ultradźwiękowych 32:128PR Przenośny wykrywacz błędów ultradźwiękowych 32:128PR

Duży Obraz :  Przenośny wykrywacz błędów ultradźwiękowych 32:128PR

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HUATEC
Orzecznictwo: ISO,CE
Numer modelu: HPA-620
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: w kartonie
Czas dostawy: 5 ~ 8 dni po dokonaniu płatności
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 20 zestawów miesięcznie
Kontakt

Przenośny wykrywacz błędów ultradźwiękowych 32:128PR

Opis
Nazwa produktu: Defektoskop ultradźwiękowy Phased Array Tryb PA: 32:128
Wyświetlacz: 10Ekran dotykowy o wymiarze 0,4 cala import: 1 IPEX, 4 C5
GPS: Tak Składowanie: Wewnętrzna: 64 GB; Zewnętrzne: dysk flash USB
Podkreślić:

Przenośny defektoskop ultradźwiękowy z układem fazowanym

,

32Odkrywacz błędów ultradźwiękowych:

,

Wykrywacz usterek z fazowym układem z gwarancją

Przenośny 32:128PR Fazy Array Ultradźwiękowy Detektor Wad



Cechy:

Kanały Inspekcyjne

  • Moduł 38:128PR Phased Array
  • Równoczesne skanowanie TOFD i Phased Array
  • Obsługuje sondy dwu-matrycowe
  • 2-kanałowy TOFD; 2-kanałowe konwencjonalne badania ultradźwiękowe

Funkcjonalność HPA-620 oferuje duże zadowolenie użytkowników z różnych wymagań.



Moduł Phased Array

  • Konwencjonalna inspekcja spoin czołowych; Konwencjonalna inspekcja spoin czołowych (z jednoczesnym skanowaniem TOFD i Phased Array)
  • Konwencjonalna inspekcja C-scan dla płyt
  • Konwencjonalna inspekcja śrub
  • Konwencjonalna inspekcja korozji
  • Inspekcja TKY



Moduł TOFD

  • Ustawienia parametrów procedury; ustawienia parametrów sondy i klina

Użytkownicy mogą obliczać odpowiednie parametry w oparciu o parametry sondy i procedury, w tym: PCS, zasięg skanowania, zasięg dna, kąty w wiązce.



Wyświetlacz

  • HPA-620 jest wyposażony w 10,4-calowy ekran TFT klasy przemysłowej, z obsługą dotykową, zapewniający optymalne wyświetlanie w silnym świetle i na zewnątrz.



Projekt Procedury

  • Oferując modele symulacji procesów, HPA-620 może również budować model poprzez importowanie wymiarów obiektów za pomocą oprogramowania CAD. Dostosuj dedykowany proces inspekcji użytkowników i zapewnij kompleksową obsługę dla pełnego zakresu rozwiązań.

Parametr:

Kanały
Tryb Tryb PA Tryb UT Tryb TOFD
Liczba 32:128 2 2
Parametr Fizyczny
Wyświetlacz 10,4-calowy ekran dotykowy
Import 1 IPEX, 4 C5
Porty I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP(DisplayPort) (może być przesyłany do HDMI)
WIFI
Port enkodera LEMO 1B
Port TTL I/O
GPS Tak
Pamięć Wewnętrzna: 64 GB; Zewnętrzna: dysk flash USB
Waga 5 kg (bez baterii)
Wymiary 350 mm × 250 mm × 130 mm
(Dł. × Szer. × Wys.)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Typ Baterii Bateria litowa
Pojemność Baterii Podwójna bateria, każda<100Wh
Żywotność Baterii ≥4,5h
Temperatura Zakres temperatury pracy: -10℃~40℃
Zakres temperatury przechowywania: -20℃~60℃
Stopień ochrony przed wnikaniem IP65
UT
PRF 25Hz~10kHz
Napięcie nadajnika 75V~250V (obciążenie 50Ω)
Szerokość impulsu 30ns~1000ns, ze skokiem co 5ns
Tłumienie 400Ω, 80Ω
Częstotliwość próbkowania 100MHz
Szerokość pasma 0,5MHz~20MHz (-3dB)
Wzmocnienie 0,0dB~110,0dB
Naddatek czułości ≥60dB (wąskie pasmo), ≥52dB (szerokie pasmo) (przetworniki 2.5P20, otwory płaskodenne 200mmφ2)
Błąd liniowości pionowej ≤3%
Błąd liniowości poziomej ≤0,1%
Rozdzielczość ≥26dB(2.5P20)
Zakres dynamiczny ≥30dB
Filtr Górnoprzepustowy, dolnoprzepustowy i wiele wąskopasmowych
Prostowanie RF (tryb TOFD), pełna fala, półfala +, półfala –
Kanały 2 kanały
Maksymalny zasięg 10000mm (w stali fala podłużna)
Bramka A/B/G
Początek bramki Pełny zakres
Szerokość bramki Początek bramki do pełnego zakresu
Próg bramki 1~99%
Alarm Dźwięk/Optyczny
Punkt pomiaru Przód/Szczyt
TCG 16
Phased Array
Kanały 32:128
Maksymalna Apertura 32 elementy
Maksymalna Liczba Elementów 128 elementów
Prawo ogniskowania ≥1024
Kąt skanowania -89°~89°
Kalibracja Prędkość, Opóźnienie, TCG, ACG, Enkoder
Objętość testowa 1000mm
Minimalny przyrost kąta 0,1°(automatyczna regulacja)
Częstotliwość próbkowania 100MHz, 10bit
Prostowanie Pełna fala
Wysokość ekranu A-scan 800% wysokości ekranu (Maksimum)
Regulowane wzmocnienie analogowe 80dB
Maksymalna PRF 20kHz
Napięcie nadajnika 20V~110V(obciążenie 50Ω)
Typ impulsu Dwubiegunowy przebieg prostokątny
Szerokość impulsu 30ns~1000ns, krok co 5ns
Szerokość pasma 0,5MHz~20MHz(-3dB)
Filtr Górnoprzepustowy, dolnoprzepustowy, wiele wąskopasmowych
Wyzwolenie Enkoder, w oparciu o czas
Punkt pomiaru Przód/Szczyt
Odczyt Amplituda; ścieżka wiązki; pozioma; głębokość
Rozdzielczość pomiaru 0,5mm
Tryb skanowania L/S/C/D –skan
Długość skanowania ≥15 metrów
Prędkość skanowania ≥30mm/s

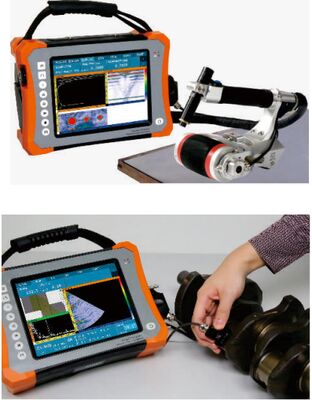

Zakres:

Inspekcja konwencjonalnych spoin

Inspekcja C-scan Phased Array materiałów kompozytowych

Inspekcja śrub i rur gwintowanych

Inspekcja połączeń PE

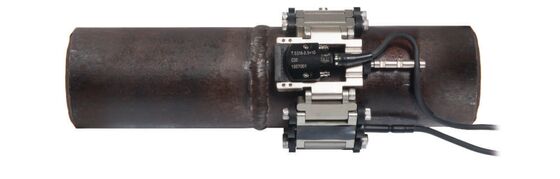

Rozwiązanie inspekcji spoin rur o małej średnicy


Przenośny wykrywacz błędów ultradźwiękowych 32:128PR 0

Przenośny wykrywacz błędów ultradźwiękowych 32:128PR 1
