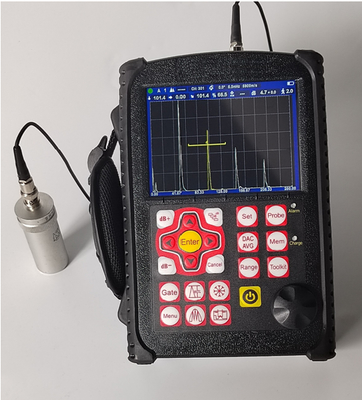

DAC i AVG do oceny echa, krzywa może być modyfikowana i kompensowana. Zakres detekcji 0-10000mm Ultradźwiękowy Defektoskop
★ Przyjazny dla użytkownika dialog interaktywny pomaga w operacjach takich jak kalibracja, tworzenie krzywych itp.
★ Wszystkie potrzebne narzędzia: DAC, AVG, AWS, schemat spoiny itp.
★ Częstotliwość powtarzania impulsów: precyzyjna regulacja 10-2000Hz, szybkie skanowanie, brak pominięć.
★ Wysoki stosunek sygnału do szumu, wyraźne i stabilne echo, konstrukcja anty-szumowa, idealna do trudnych warunków pracy.
★ 10-bitowy przetwornik analogowo-cyfrowy, szybkie próbkowanie prowadzi do lepszego diagramu echa ze wszystkimi szczegółami. Czuły i może wykrywać nawet najmniejsze wady.
★ Krystalicznie czysty, prawdziwy kolorowy wyświetlacz. Pomocny interfejs użytkownika znacznie ułatwia obsługę.
★ Nielimitowane przechowywanie danych USB, raporty PDF.
Specyfikacje
| Zakres |
0-10000 mm, przy prędkości stali |
| Prędkość materiału |
1000～10000m/s |
| Częstotliwość powtarzania impulsów |
10-2000Hz |
| Zakres dynamiczny |
≥38dB |
| Liniowość: Pozioma |
+/-0.2% FSW, Pionowa: 0.25% FSH, Dokładność wzmacniacza +/-1 dB |
| Moc rozdzielcza |
>40dB(5P14) |
| Pozostałości czułości |
>65dB |
| Odrzucenie (tłumienie) |
0 do 80% pełnej wysokości ekranu |
| Tryby testowania |
Echo impulsowe, podwójny element i przez-transmisja |
| Typy sond |
Pojedyncza prosta, pojedyncza kątowa, podwójna prosta, podwójna kątowa, przez |
| Monitory bramki |
Dwie niezależne bramki sterowane w całym zakresie zamiatania |
| Jednostki |
Cale lub milimetry |
| Wymagania dotyczące zasilania |
Sieć AC 100-240 VAC, 50-60 Hz |
| Opóźnienie wyświetlania |
-20 do 3400 µs |
| Opóźnienie sondy/przesunięcie zerowe |
0 do 99.99µs |
| W×S×G(mm) |
240×160×45 (mm) |
| Waga |
1.0kg |
| Temperatura pracy |
-10℃ do 50℃ |
| Temperatura przechowywania |
-30℃ do 50℃ |
| Energia impulsu |
200V, 300V, 400V, 500V do wyboru |
| Prostowanie |
Pozytywna półfala, negatywna półfala, pełna fala, system RF |
| Monitory bramki |
Dwie niezależne bramki sterowane w całym zakresie zamiatania |
| Czułość |
110 dB max w wybranej rozdzielczości 0.1, 1.0, 2.0, 6.0 dB. |
| Połączenia przetwornika |
BNC lub LEMO |
Funkcje
Automatyczne wyświetlanie precyzyjnej lokalizacji wady (Głębokość d, poziom p, odległość s, amplituda, sz dB,ф).
Pomiar wielkości wady: Automatyczny pomiar wielkości wady za pomocą AVG/AVG lub DAC, przyspiesza raportowanie akceptacji lub odrzucenia wady.
Automatyczna kalibracja punktu zerowego przetwornika, kątów, przedniej krawędzi i prędkości materiału.
Wygodne tworzenie i używanie DAC i AVG do oceny echa, krzywa może być modyfikowana i kompensowana.
Podłączenie dysku U, urządzenie może uzyskać nieograniczoną pamięć, wyjście raportów PDF i aktualizację systemu.
Schemat spoiny.
Istnieje 15 standardów w urządzeniu.
AWS D1.1.
Funkcja korekcji powierzchni zakrzywionej.
Funkcja pomiaru wysokości pęknięcia.
Powiększenie bramki: rozłożenie zakresu bramki na całą szerokość ekranu.
Funkcja automatycznego wzmocnienia.
Obwiednia: Jednoczesne wyświetlanie skanu A na żywo z częstotliwością odświeżania 60 Hz i obwiedni skanu A
wyświetlanie.
Peak Hold: Porównaj zamrożone przebiegi szczytowe ze skanami A na żywo, aby łatwo interpretować wyniki testów.
Zamrożenie skanowania: Zamrożenie wyświetlania zatrzymuje przebieg i dane ścieżki dźwięku.
Alarm: Sygnał dźwiękowy i dioda LED.
Zegar czasu rzeczywistego.
Wypełnienie echa.
Znacznik przechwytywania.
Kolor echa w bramce.
