System radiografii cyfrowej (DR) z instrumentami NDT
Charakterystyka:
W przypadku, gdy wprowadzone są nowe przepisy, wprowadza się nowe przepisy.
¢ cyfrowa transformacja systemu wykrywania obrazów rentgenowskiej w czasie rzeczywistym
¢ Przenośna kontrola obrazowania cyfrowego na miejscu
120 μm pikseli, wysoka rozdzielczość 4,0 lp/mm
¢ Efektywna konwersja zdjęć rentgenowskiej z jodkiem cezu CsI
25cmX30cm pola widzenia obrazu

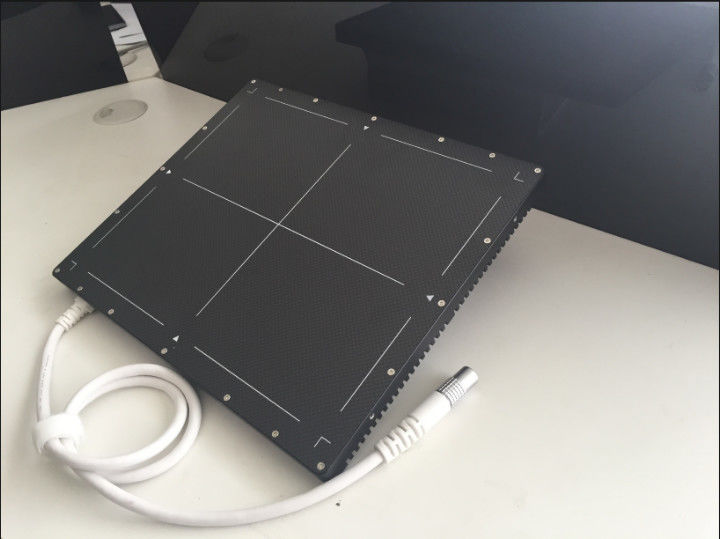

1-przemysłowy cyfrowy detektor płaskiej płyty rentgenowskiej
Podstawowe parametry:
| Model |
HDR-2530 |
| Wielkość pikseli |
120 mm |
| Konwersja A/D |
16 bitów |
| Scintillator |
CsI:TI lub GOS |
| Zakres dynamiczny |
> 12000:1 |
| Ograniczenie rozdzielczości przestrzennej |
4.0lp/mm |
| Obszar obrazowania |
250 mm x 300 mm |
| Matryca pikseli |
2560x2048 |
| Prędkość odczytu |
2s |
| Zakres energii |
20-320 kV |
| Wymiary |
333 mm x 282 mm x 15 mm |
| Waga |
2 kg |
| Interfejs danych |
Gigabit |
2°Programy do przetwarzania i ulepszania cyfrowego obrazu
Zwiększenie jakości obrazu i integracja z systemami pamięci masowej Obecnie najbardziej praktyczne funkcje przetwarzania i filtrowania są specjalnie zaprojektowane dla rentgenowców systemów obrazowania w czasie rzeczywistym,który może zwiększyć wrażliwość obrazu o 0Przy pomocy szybkiego portu Ethernet, może pomóc uzyskać obrazy statyczne i dynamiczne w tym samym czasie, i zapisać je w formacie obrazu 8/16 bitów,i może być bezpośrednio nagrywany na dyski DVD do trwałego przechowywania, co jest wygodne do archiwizacji i przeglądu danych testowych, przy jednoczesnym oszczędności kosztu testu i miejsca archiwalnego.
Podłączenie i sterowanie tabletem
¢ połączenie na płaskim panelu sieci gigabitów, a następnie wyświetla status połączenia i awarię
Korekta offset/gain/bad pixel
Wskazówka współczynnika wyświetlania
️ Przypomnienie o bieżącej częstotliwości klatki
Wykrywanie postępu przetwarzania oprogramowania
Wskazanie wartości w kolorze szarości pikseli
Wyświetlanie i przetwarzanie obrazu w czasie rzeczywistym
W czasie rzeczywistym ROI obrazu szybkie mapowanie w skali szarości, które jest wygodne do szybkiego obserwowania skutecznych obrazów regionu zainteresowania
Wykrycie w czasie rzeczywistym zintegrowane redukcja hałasu: 2/4/8 ramy opcjonalne
Wykonanie algorytmu wyświetlania w czasie rzeczywistym: film negatywny/kolor/binaryzacja
¢ W czasie rzeczywistym wyświetlanie ostrzenia i poprawy obrazu
Zbiór integracji obrazu: 8/16/32/64/128/256 nakład ram
¢ ciągłe nagrywanie wideo: opcjonalny format kompresji
Kompilacja automatycznej sekwencji nazwy i nazwy obrazu/wideo
0-65536, 16-bitowa regulacja skali szarości
️ regulacja gamma/kontrastu/jasności/progi
Oznaczenie informacji o obrazie, wielokrotna zawartość jest opcjonalna
Statyczne przetwarzanie obrazu
Wykorzystanie efektywnej mapy w skali szarości, która umożliwia szybkie obserwację efektywnych obrazów zainteresowanego regionu
/ bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm odczytywanie pliku
️ Zwiększające szkło, obserwacja powiększenia 1-5 razy
️ Obrót obrazu
️ regulacja gamma/kontrastu/jasności/progi
Wymagania dotyczące wymiarów
Automatyczna weryfikacja wskaźnika jakości obrazu drutu dupleksu (nieobowiązkowa)
spełnia wymagania normy NB/T 47013.11-2015 "Niezniszczające badania urządzeń ciśnieniowych w zakresie badań cyfrowych obrazowania rentgenowskiego", automatyczna weryfikacja wskaźnika jakości obrazu z dwoma włóknami,i może określić SNR.
