HDR-01 DR System wykrywania obrazu cyfrowego X-ray Crawler

HDR-01 DR System wykrywania obrazu cyfrowego X-ray Crawler

1. przegląd

Wraz z ciągłym rozwojem nauki i technologii, sprzęt testowy jest stale aktualizowany.i własnymi siłami, opracował nowy cyfrowy system wykrywania obrazu HDR-01.

System może w czasie rzeczywistym wizualnie przedstawiać wyniki inspekcji spań rurociągowych w komputerze i jest pomocny dla operatorów w ocenie wyników inspekcji na miejscu.wyniki badań na miejscu można odbierać zdalnieSystem może bezpośrednio wydrukować informacje o pozycji i lokalizacji obiektu, godzinę, czas, miejsce, czas, miejsce, miejsce, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas, czas.numer portu spawania w miejscu pracy, i niektóre powiązane informacje na zdjęciu bez modyfikacji, całkowicie unikając podejrzanego o oszustwo.

System składa się z następujących części: zdalnego komputera komputerowego, wózka DR, wózka zewnętrznego urządzenia do wykonywania zdjęć radiograficznych, wewnętrznego crawlera rurociągu do strzelania i innych systemów.Poprzez bezprzewodową sieć lokalną, kontrola i pozyskiwanie (przekazywanie) mapy mogą zostać zakończone jednocześnie.Pracownicy mogą zdalnie sterować komputerem, aby zakończyć inspekcję spawania rurociągu i zapisać oryginalny obraz do pobierania i płaskiej foliiObraz systemu jest jasny, a ocena podwójnego przewodu w pełni spełnia i przekracza wymagania norm krajowych.

Wykaz konfiguracji urządzeń:

2. Skład sprzętu

System składa się z dwóch części: sprzętu strzelanego w rurze i sprzętu strzelanego na zewnątrz.

Skład wewnętrznego sprzętu strzelanego:

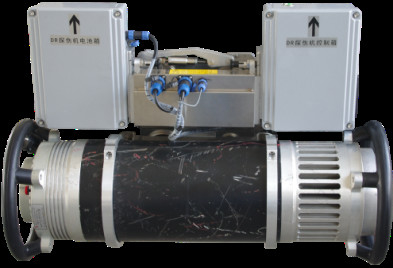

Wysokofrekwencyjny urządzenie do wykrywania rurociągów promieniowania rentgenowskiego, urządzenie do wykrywania ścian zewnętrznych rurociągów (przy którym znajduje się detektor płaskich paneli, centralny router, dolny komputer PLC), detektor płaskich paneli DR,Stacje robocze do komputerów osobistych (oprogramowanie do pozyskiwania i przetwarzania cyfrowych obrazów).

Skład sprzętu do strzelania na zewnątrz:

Pojazd do ścian rurociągowych (z wykrywaczem płaskich paneli, centralnym routerem, niższym sterownikiem komputerowym IP10), wykrywaczem płaskich paneli DR,przewodów rurociągowych, zewnętrznego samochodu wspinającego się na ścianę (kierunkowy generator promieniowania rentgenowskiego o wysokiej częstotliwości), router pomocniczy, IP11 niższy komputer PLC), przenośny adapter sterowania wysoką częstotliwością, kabel danych, przewód zasilania, stacja robocza PC (oprogramowanie do cyfrowego pozyskiwania i przetwarzania obrazu),Stacje robocze do komputerów osobistych (oprogramowanie do pozyskiwania i przetwarzania cyfrowych obrazów).

3- Wskaźniki techniczne odpowiedniego sprzętu

3.1 Urządzenie do pozyskiwania obrazu:

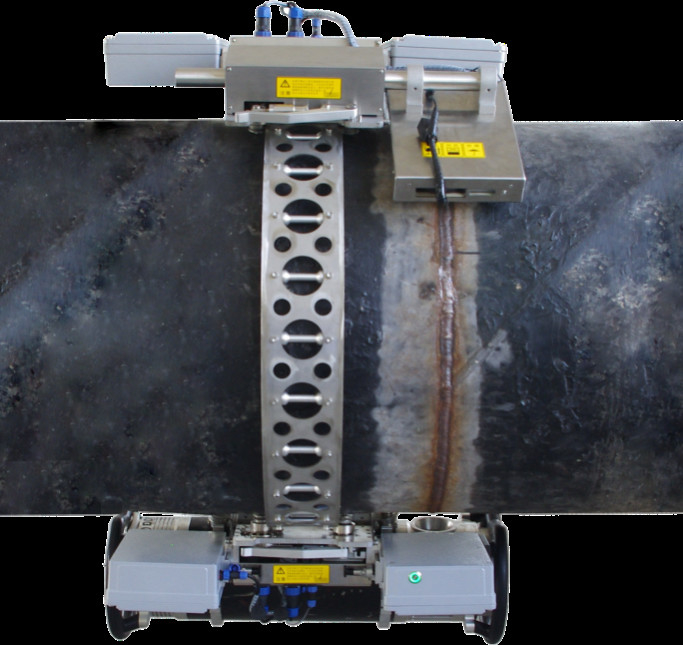

Samochód wspinaczkowy na zewnętrznej ścianie rurociągu (noszący tablicę pozyskiwania obrazu)

Model: PC10

Prędkość chodzenia: ≥ 100 mm/s

W przypadku zastosowania metody chodzenia stosuje się typ torów, aby zapewnić pozycjonowanie prostopadłe do szwu spawania: ±1 mm, a dokładność pozycjonowania kierunku chodzenia: ±1 mm;

¢ może spełniać wymagania centralnego oświetlenia poprzecznego i wykrywania pojedynczego cienia DR z podwójnymi ścianami rurociągów o średnicy mniejszej niż 1600 mm;

Wprowadzenie systemu komunikacji bezprzewodowej o podwójnej częstotliwości 5G, odległość sterowania: 100 metrów (w otwartym polu);

¢ Zapewnia zasilanie zintegrowana niskotemperaturowa bateria litowa 36V, którą łatwo wymienić i która może normalnie pracować w temperaturze minus 40°C;

- czas pracy: ponad 8 godzin (czas pracy ponad 10 godzin przy podłączeniu do zewnętrznego systemu zasilania samochodu wspinającego się na ścianę);

3.2 Wspinaczka po zewnętrznej ścianie rurociągu (nosząca aparat rentgenowski)

Model: PC11

Prędkość chodzenia: ≥ 100 mm/s

W przypadku zastosowania metody chodzenia stosuje się typ torów, aby zapewnić pozycjonowanie prostopadłe do szwu spawania: ±1 mm, a dokładność pozycjonowania kierunku chodzenia: ±1 mm;

¢ Może spełniać wymagania napędowe podwójnej ściany, jednocieniej maszyny kierunkowej promieniowania dla rur o średnicy 711 mm lub mniejszej

Wprowadzenie systemu komunikacji bezprzewodowej o podwójnej częstotliwości 5G, odległość sterowania: 100 metrów (w otwartym polu);

¢ Zapewnia zasilanie zintegrowana niskotemperaturowa bateria litowa 36V, którą łatwo wymienić i która może normalnie pracować w temperaturze minus 40°C;

¢ Czas pracy: więcej niż 10 godzin;

Prowadzenie synchroniczne z samochodem wspinaczkowym (płytą do pozyskiwania obrazu) poza ścianą rury w celu spełnienia wymogów inspekcji transiluminacji DR z dwoma ścianami i jednym cieniem.

3.3 Detektor płaskiej płyty (płaska płytka jest wybierana zgodnie z wymaganiami użytkownika, cena jest inna)

Warstwa przekształcania promieniowania rentgenowskiego: krzem amorficzny;

Scintillator:

¢ rozmiar pikseli: 120 μm;

/Efektywny obszar obrazowania detektora:150 × 180 mm;

Macierza pikseli: 1280×1024;

Konwersja AD: 6bt;

DQE@0.0LP/mm (2,5μGy, RQA5): 65%;

MTF@1.0LP/mm: 0.66;

MTF@2.0LP/mm: 0.35;

Minimalna dawka wykrywalna: 14nGy;

Energia promieniowania (wartość statyczna KV): 40~300kv;

️ zakres temperatury otoczenia: 5~35°C;

W zakresie wilgotności względnej: 10~75% pH;

¢ Moc znamionowa: 20 W;

Odbiór energii promieniowania: 320 kV;

¢ czas pracy ciągłej: więcej niż 10 godzin;

️ Zasilanie prądem stałym 24 V;

Akumulator: wbudowany akumulator 1 szybki;

️ Waga: 3 kg;

/Bezprzewodowy protokół transmisji danych: 802.11ac.

3.4 Oprogramowanie do pozyskiwania i przetwarzania cyfrowych obrazów

Z funkcją inspekcji z jednym kluczem operator wybiera średnicę rury i grubość ściany zgodnie z parametrami rurociągu ustawionymi wcześniej w bazie danych oprogramowania,i wprowadza numer spawania sprawdzanego spawaniaSystem automatycznie wybiera ustawione parametry i automatycznie kończy cały spawanie.który może regulować prędkość wykrywania, zwiększyć lub zmniejszyć prędkość wykrywania i dostosować długość kroku wykrywania (czas wykrywania) zgodnie z potrzebami.

 Przed badaniem operator może ustawić szerokość okna i położenie okna, tak aby jasność i kontrast zebranych obrazów były spójne,i można je bezpośrednio ocenić po zakończeniu zbioru.

Z pozytywną i negatywną inwersją obrazu, inwersją i rotacją obrazu, powiększaniem obrazu i roamingiem, interpolacją obrazu, wzmacnianiem krawędzi, częściowym powiększaniem/rewitalizowaniem oryginalnego obrazu,oznakowanie alfanumeryczne, oznakowanie obrazu.

Z funkcjami pomiaru wad (mierzenie geometryczne punktów, linii, kątów itp.) i oznakowania wad.

Z MFT podwójny miernik jakości obrazu (rozstrzygnięcie przestrzenne) automatyczne pomiar i funkcja obliczeniowa.

Wykrywanie wartości szarości w czasie rzeczywistym, automatyczne obliczanie i wyświetlanie wartości średniej.

✓ Z znormalizowanym stosunkiem sygnału do hałasu (SNR) i funkcją pomiaru i obliczania.

¢ Starszy operator może kompilować i modyfikować pliki procesu transiluminacji w czasie rzeczywistym, a operator może w dowolnym momencie przeglądać bieżące parametry procesu transiluminacji obrazu i wyniki.

Ma funkcję zszywania obrazu pieczenia.

Obraz jest w formacie DICONDE i może być konwertowany do innych popularnych formatów, takich jak JPG.

3.5 Miejsce pracy

Parametry techniczne stanowiska roboczego do pozyskiwania i analizy obrazu:

Model urządzenia: Precision 3530

Marka sprzętu:

Oryginalny system operacyjny Windows 10

¢ Intel(R) Corc(TM)i7-8750H procesor-CPU częstotliwość (MHz) 6 rdzeni, 9M, 2,20 GHz, 4,1 GHz, Intel mobile CM246 chipset;

¢ sterownik VGA przyjmuje zestaw chipów NVDIA GeForce950M4GB;

Pamięć (RAM): 16~32 GB (DDR4 2666MHZ);

dysk twardy SATA: 512 GB (stan stały) + 2 TB (mechaniczny);

¢ układ graficzny: NvidiaQuadro P600+HD630, z niezależnym 4 GB GDDR5;

¢ 15,6" FHD WVA, 1920x1080, anty-świetlenie bez dotyku, 72% gamy kolorów, kamera i mikrofon, brak wsparcia WWAN;

¢ Waga: 2,21 kg;

¢ Poduszka dłoni: poduszka dłoni z dwustronnym wskazaniem bez chipu zabezpieczającego + Thunderbolt;

Sieć bezprzewodowa: bezprzewodowa sieć podwójnej pasmowej Intel® AC 9560, 802.11ac, MU-MIMO podwójnej pasmowej 2x2 + Bluetooth 5.0;

Z: czytnikiem kart inteligentnych, interfejsem HDMI, interfejsem USB3.0;

Zapewnienie zasilania: adapter prądu przemiennego o mocy 130 W, 7,4 mm;

¢ W pełni uszczelniona konstrukcja obudowy: poziom ochrony przeszedł certyfikat P65, który może zapobiegać przedostaniu się piasku, pyłu i płynu;

3.6 Nazwa sprzętu:

przenośny wysokiej częstotliwości, stałego napięcia, wykrywacz błędów rentgenowskiego i system sterowania

Model: D300G

Temperatura środowiska pracy: -20°C~50°C

Wyposażenie: ≤ 85%

Wskaźnik napięcia wejściowego:

Wskaźniki częstotliwości

7 cali duży ekran LCD z chińskim menu

¢ Rękawica rentgenowska: Cermet

Moduł zasilania rurki rentgenowskiej: napięcie stałe

Zakres regulacji napięcia w rurze rentgenowskiej: 120-300 kV

Prąd z rurki rentgenowskiej: 0,5-3,0 mA

️ Krok regulacji prądu rury: 0,1 mA/krok

Maksymalne ustawienie czasu ekspozycji: 0,1~60 min (dokładność do 0,1 min)

Maksymalna moc rurki rentgenowskiej: 900 W

Częstotliwość pracy: 100 kHz

Rozmiar ostrości: 3,0 mm zgodnie ze standardem EN12543

️ Grubość przebicia: 70 mm (długość ogniskowa 600 mm, czas ekspozycji 20 minut, czarność 2.0D)

W przypadku, gdy temperatura otoczenia wynosi 20°C, warunek maksymalnej mocy

️ kąt promieniowania: 40°×55°

️ Dodatkowy filtr: ekwiwalent 4 mm aluminium

Rozmiar głowicy rury: Φ295×752 (włącznie z pierścieniem końcowym)

️ Waga głowicy rurki: 30 kg

Kabel łączący: 25 m

Kabel zasilania: 10m

Rozmiar sterownika: 410 × 228 × 300 mm

️ Masa sterownika: 11 kg

Metodę chłodzenia anodowego: chłodzenie powietrzem przymusowym

3.7 Szynka:

Specyfikacja: φ711mm
