Detektor błędów ultradźwiękowych, detektor TOFD i tester grubości

Ultrasonic Flaw Detector TOFD Detection and Thickness Tester

★Interaktywny dialog przyjazny dla użytkownika pomaga w operacjach takich jak kalibracja, tworzenie krzywych itp.

★tryb TOFD,wykrywanie TOFD,wysoce wydajnyi niskie koszty.

★ Wszystkie narzędzia potrzebne: DAC, AVG, TCG, kolor Bscan, AWS, schemat spawania, itp.

★ Częstotliwość powtarzania impulsu: 10-10000Hz precyzyjna regulacja, szybkie skanowanie, nie przegap.

★ Wysoki współczynnik sygnału do hałasu, jasne i stabilne echo, konstrukcja przeciwhałasowa, idealna dla trudnych warunków pracy.

★ 12-cyfrową AD, szybkie pobieranie próbek prowadzi do lepszego wykresu echo ze wszystkimi szczegółami.

★ Tryb testowania grubości,zakres pomiaru: 0,15 mm 15000 mm ((5920 m/s), rozdzielczość pomiaru: 0,001 mm.

★ Automatycznie generowane raporty analizy sondy.

★ Wykrywanie błędów, nagrywanie wideo, nieograniczone przechowywanie danych na USB.

★ Połączenie niebieskiego zęba z urządzeniem mobilnym w celu generowania i drukowania raportów wykrywania na miejscu.

★ Standard IP65. Pudełko ze stopu + żelu krzemionkowego, wodoodporne i odporne na kurz, solidne i trwałe na zawsze.

★ Bateria działa 15 godzin na jednym ładowaniu. Każda bateria ma własne sterowanie ładowania, więc z dwiema bateriami może pracować przez całą dobę.

Specyfikacje

Zakres: 0-15000 mm przy prędkości stali
Prędkość materiału: 100 ‰ 20 000 m/s
Częstotliwość powtarzania impulsu: 10 do 10000 Hz
Zakres dynamiczny: ≥ 38 dB
Liniowość: pozioma: +/- 0,2% FSW, pionowa: 0,25% FSH, dokładność wzmacniacza +/- 1 dB.
Moc rozdzielczości:> 40 dB (5P14)
Wskaźniki czułości: > 66 dB
Odrzucenie: od 0 do 80% całej wysokości ekranu
500 ustawienia niezależności, dowolne kryteria mogą być wprowadzane swobodnie, możemy pracować na scenie bez bloku testowego;
Duża pamięć grafiku 1000 A
Tryby badania: echo impulsowe, podwójny element i transmisja poprzeczna
Rodzaje sond: pojedyncza prosta, pojedynczy kąt, Daul Straight, Daul Anlge
Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania
Jednostki: cal lub milimetr
Wymagania w zakresie mocy: prąd AC 100-240 VAC, 50-60 Hz
Opóźnienie wyświetlania: -20 do 3400 μs
Opóźnienie sondy/zerowe przesunięcie: od 0 do 99,99 μs
Wewnętrzny akumulator litowo-jonowy o napięciu 7,2 V o mocy 8000 mAh
15 godzin nominalnego czasu pracy w zależności od jasności wyświetlacza
4 godziny typowy czas ładowania
H×W×D(mm):260×175×60 (mm)
Waga:10,2 kg
Temperatura pracy: -10°C do 50°C
Temperatura przechowywania: -30°C do 50°C
Energia impulsu: 200V, 300V, 400V, 500V do wyboru
Poprawka: dodatnia pół fala, ujemna pół fala, pełna fala, układ RF
Szerokość pasma (pasmo wzmacniacza ): od 0,1 do 300 MHz
Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania
Wymagania w zakresie bezpieczeństwa1, 1.0, 2.0, 6,0 dB.
Połączenia przetwornika: BNC lub LEMO

Funkcje

Automatyczny wyświetlacz dokładnej lokalizacji usterki ((Głębokość d,poziom p,odległość s,amplitude,sz dB,ф).
Automatyczne wymiarowanie wad przy użyciu AVG/AVG lub DAC, szybkie zgłaszanie akceptacji lub odrzucenia wad.
Automatyczna kalibracja przetwornika Punkt zerowy, kąty, krawędź przednia i prędkość materiału.
Praktyczne do wykonania i wykorzystania DAC i AVG do oceny echo, krzywa może być modyfikowana i kompensowana.
Podłączając dysk U, urządzenie może uzyskać nieograniczoną pamięć, raporty PDF i system Upadte.
Zautomatyzowane nagrywanie wideo procesu testowego i odtwarzanie; użyj upana, długość wideo jest nieograniczona.
Kolorowy Bscan.

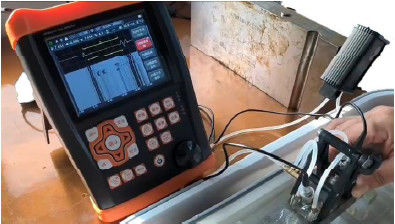

To jest TOFD.
Schemat spawania.
W jednostce jest 15 standardów.
Połączenie błękitnego zęba z urządzeniem mobilnym do generowania i drukowania raportów wykrywania na miejscu.1.
Funkcja korekty krzywej powierzchni.
Funkcja pomiaru wysokości pęknięcia.
Wrota powiększające: rozłożenie zakresu bramy na całej szerokości ekranu.
Funkcja automatycznego wzrostu.
Obłoka: jednoczesne wyświetlanie aktywnego skanu A w częstotliwości aktualizacji 60 Hz i obłoka wyświetlania skanu A.
Wytrzymałość szczytowa: porównanie zamrożonych form fal szczytowych z żywymi skanami A w celu łatwej interpretacji wyników badań.
Scan Freeze: wyświetlacz Freeze przechowuje dane o formie fali i ścieżce dźwięku.
Alarm: Bip i LED.
Real Time Clock.
Wypełnij echo.
Złapcie go.
Kolor echo w bramie.

Podstawowy pakiet instrumentów

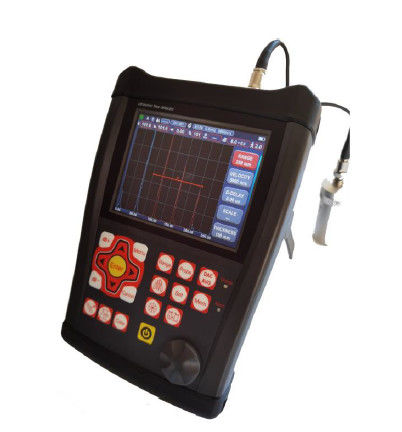

Przenośny detektor błędów ultradźwiękowych
Przetwornik wiązki prostej (2,5 MHz, Φ20)
Przetwornik wiązki kątowej (4 MHz, 8 mm×9 mm, 60°)
Przewód łącza do przetwornika (Q9-C5, lub opcjonalnie C9-C5)
Akumulator Li-Ion, 7,8 ampera na godzinę
Zapewnienie zasilania / ładowarka
Podręcznik obsługi w języku angielskim
Oprogramowanie aplikacyjne
Śrubka
