Blok kalibracji NDT IIW V1

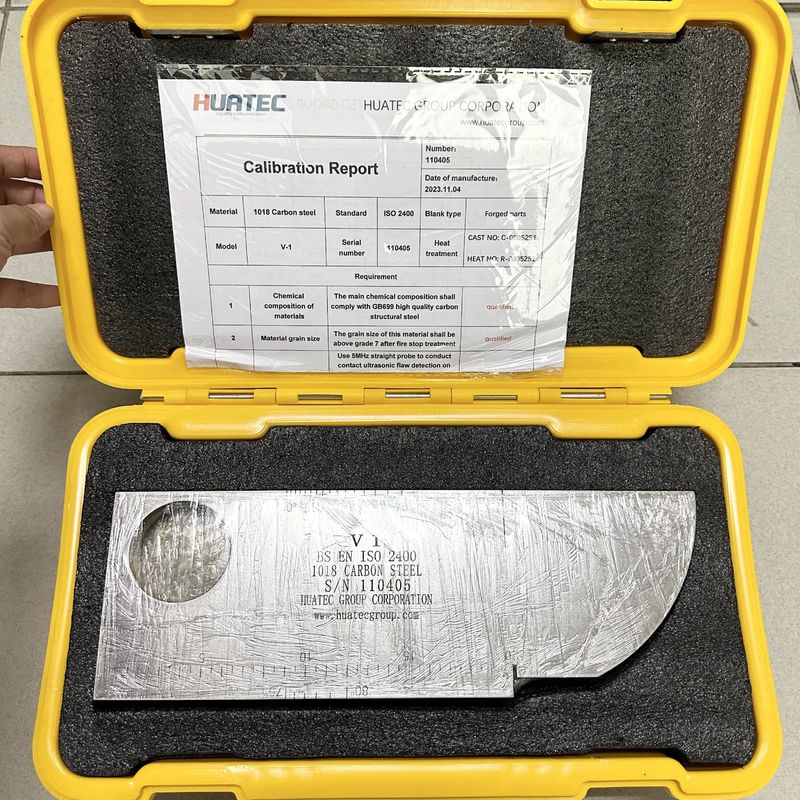

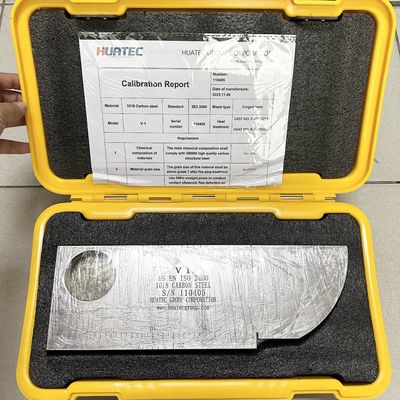

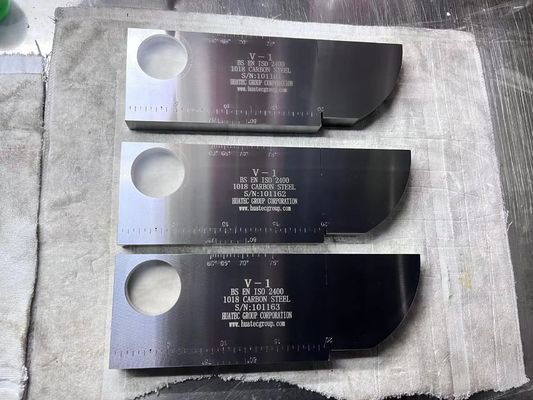

IIW V1 Blok kalibracyjny

Standard: ISO2400-1972E

Blok testowy IIW (blok testowy V-1) jest również nazywany holenderskim blokiem testowym. Jest to międzynarodowy standardowy blok testowy zatwierdzony przez Międzynarodowy Instytut Welding (IIW) i zalecany przez Międzynarodową Organizację Standaryzacji (ISO). Kształt i rozmiar pokazano na rysunku 1-1:

Główne punkty użytkowania:

(1) Zakres dynamiczny, pozioma liniowość i wykrywanie fali wzdłużnej detektora wad można zmierzyć za pomocą grubości bloku testowego 25 mm;

(2) Zastosowano 50 łuków i 1,5 przez otwór do określenia marginesu wrażliwości kąta załamania sondy skośnego i sondy prostej fali wzdłużnej. Możliwe jest również z grubsza oszacowanie wielkości ślepego obszaru prostej sondy i zdolności penetracji przyrządu pomiarowego w połączeniu z sondą.

(3) punkt padania i ślepy obszar nachylonej sondy są mierzone za pomocą powierzchni łuku R100 mm, a proporcja osi czasu i punkt zerowy można poprawić;

(4) Rozdzielczość podłużną prostej sondy można zmierzyć za pomocą płaszczyzny wycięcia 85 mm, 91 mm i 100 mm;

(5) Użyj krawędzi kątowego bloku testowego, aby zmierzyć kąt pochylania wiązki dźwięku nachylonej sondy.
