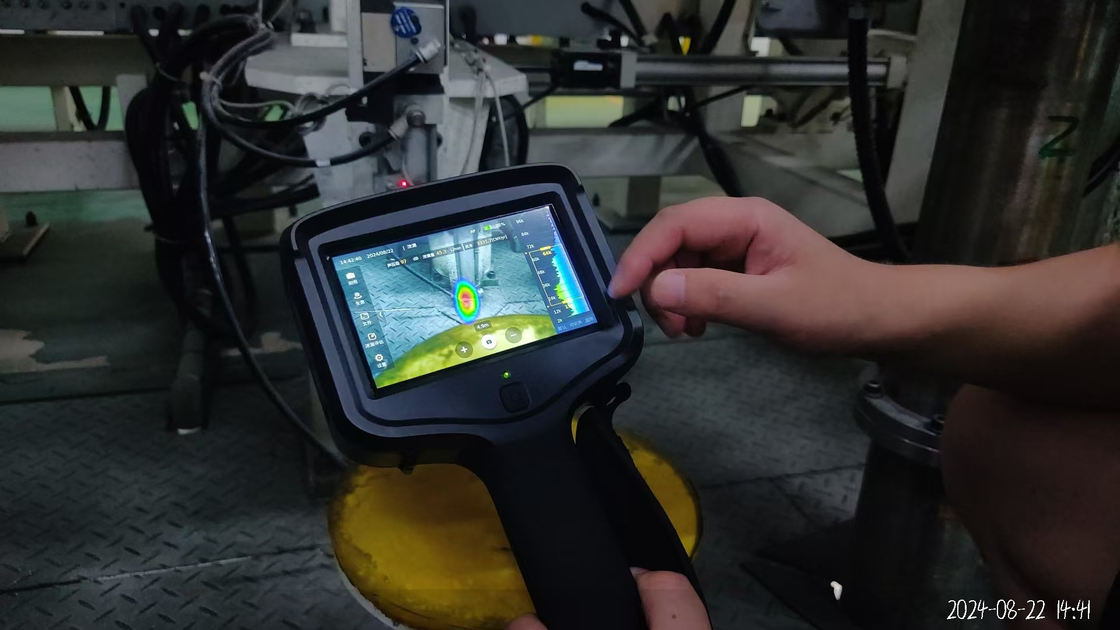

HFD-V100 Przenośna kamera obrazu akustycznego detektor dźwięku ultradźwiękowego
W naszym codziennym życiu możemy zauważyć, że ludzie używają oczu do szybszego i bardziej intuicyjnego gromadzenia informacji niż jakikolwiek inny organ.wymagane jest "wizualne" monitorowanie złożonych procesów.
W tym samym czasie wynaleziono wiele technologii, które rozszerzyły obszary ludzkiego wzroku, które były zazwyczaj niewidoczne dla oka.i kamery termiczne podczerwone to przykłady technologii, które pozwalają ludziom "widzieć" niewidzialną materięJednakże obecnie istnieje tylko kilka podstawowych sposobów pomiaru hałasu, takich jak mierniki hałasu.Jak wszystko wokół nas "wyglada" poprzez system obrazowania akustycznego?
HFD-V100 został opracowany w celu wizualizacji zastosowań znanej na całym świecie marki akustycznej KM, takich jak wyciek sprężonego gazu, wykrywanie częściowego rozładowania w maszynie elektrycznej,badania szczelności przestrzennejWykorzystanie prawie stu wysokiej precyzji mikrofonów cyfrowych poprawia czułość pomiaru, a także pozwala na uzyskanie większej dokładności pomiaru.i może mierzyć sygnały w zakresie częstotliwości ultradźwiękowej do 96 kHzPonadto można osiągnąć doskonałą wydajność w wykrywaniu hałasu o wysokiej częstotliwości, w tym hałasu BSR (Buzz, Squeak, Rattle).System obrazowania akustycznego HFD-V100 jest nowym rodzajem identyfikacji źródła hałasuWykorzystuje wysokowrażliwy mikrofon cyfrowy do wizualizacji zgromadzonego dźwięku na ekranie w postaci kolorowej mapy konturów.Efektywne pomiar rozkładu pola dźwięku, obraz dźwiękowy i obraz wideo w świetle widzialnym są idealnie nakładane, tworząc efekt wykrywania podobny do efektu wykrywania temperatury obiektu przez kamerę termiczną.Może szybko zidentyfikować i zlokalizować ustawione, przejściowych i ruchomych źródeł dźwięku, pomaga ludziom intuicyjnie zrozumieć fale dźwiękowe, pola dźwiękowe i źródła dźwięku,zrozumienie lokalizacji i przyczyn hałasu generowanego przez maszyny i urządzenia, a następnie znaleźć sposoby zarządzania i kontrolowania hałasu.
Specyfikacje techniczne
| Parametry |
Zakres częstotliwości |
2kHz 1o 9GH |
| Odległość wykrycia |
0.3m do 120m |
| Ciśnienie akustyczne |
30dB-1208 |
| Czujnik (mikrofon) |
Chaneel Dig MEMS |
| Wrażliwość |
Wykryto wyciek SOCCM przy ciśnieniu 3 Bar w odległości 10 metrów |
| Interfejs użytkownika |
Typ wyświetlacza |
S-calowy Touch Soreen 800480 |
| Ale-w Digitai Kamera tatertied |
/Fisked Focus Lars |
| Prędkość obrazu aparatu |
25F5 |
| Światło wsteczne |
Zmiennik |
| Rodzaje pomiarów |
Dźwięk dźwiękowy, dźwięki dźwiękowe. |
| Wykrywanie przecieków |
Wskazanie i ocena wycieków i strat kosztów |
| Wykrycie częściowego rozładowania |
Wykrycie na żywo P9PD |
| Komunikacja i przechowywanie |
Pamięć wewnętrzna |
32G8 |
| Zapamiętanie |
Zdjęcie JPG Video MP4 |
| Komunikacja |
Win.Us8 |
| Oprogramowanie |
Oprogramowanie do raportu danych |
z oprogramowaniem SoundReportar C |
Bateria wewnętrzna
Paczka |
Rodzaj akumulatora |
Wymagania dotyczące baterii ityumowej 7.Ar, 350 CmAh, można zmienić w każdej chwili |
| Czas pracy baterii |
a3 mieszkanie zależy od miejsca pracy i warunków pracy) |
| Sposób ładowania |
Eeemal podwójne ładowanie punktowe |
| Czas ładowania |
2.3 hous |
| Parametry środowiskowe |
Temperatura pracy |
-20°C-50°C. |
| Temperatura przechowywania |
-40°C- 70°Cfbez akumulatora) |
| Humiciy operacyjny |
< 95%8H |
| Parametry fizyczne |
Produkt Sime |
280-160770 mm |
| Waga |
10,5 kg |
| Materiał powłoki |
Aluminiowy liny, ABS |
| Poziom IP |
F51 |
| Ochrona |
Certyfikat zgodności |
IEC,CB.FCC.EX |
| Gwarancja |
Warrarty Puriod |
2 jenów |
| Wsparcie językowe |
Langunge |
Chiński, Erefih |
Inne pola zastosowań:
Monitorowanie hałasu środowiskowego, kontrola hałasu maszyny, pomiary akustyczne w środowisku wewnętrznym lub otwartym itp. można wykorzystać system obrazowania akustycznego do pomiaru rozkładu źródeł dźwięku,wykorzystując wyjątkową wizualizację pomiarów obrazowania.
monitorowanie i rozkład hałasu środowiskowego w elektrowniach, warsztatach, elektrowniach jądrowych itp., oznaczanie lokalizacji i intensywności wytwarzania hałasu,i pomaganie w znalezieniu sposobów na wyeliminowanie hałasu.
Analiza hałasu drogowego: pomiar hałasu ruchu samochodów, pociągów i linii kolejowych dużych prędkości oraz analiza rozkładu hałasu,który jest korzystny dla projektowania barier dźwiękowych i przyjmowania środków ograniczających hałas. Monitorowanie maszyny: po uzyskaniu bazy danych cech różnych stanów maszyny
poprzez tworzenie bazy danych, stan maszyny może być monitorowany w czasie rzeczywistym.
Ocena hałasu: wykorzystywana do oceny jakości hałasu w elektrowniach, transformatorach, lokomotywach itp., do raportowania wielkości hałasu sprzętu, zakresu częstotliwości itp. w punktach stałych i ilościowo.
Wykorzystuje się go do wykrywania i analizy rozkładu dźwięku w sali oraz do zgłaszania, czy dźwięk w sali jest jednorodny i czy występują akustyczne ciemne obszary w postaci wykresu rozkładu;Sposób, w jaki głos konkretnej osoby jest odbierany w określonym kierunku, pozwala wyeliminować zakłócenia ze strony dźwięków otaczających i uzyskać wyraźną wypowiedź prowadzącego. Przedstawiciel nie musi już nosić mikrofonu. Jest on używany do pomiaru i oceny hałasu w małym środowisku.Raportuje intensywność hałasu w pomieszczeniu mieszkalnym w postaci mapy dystrybucji, zwłaszcza wzdłuż ulicy i mierzy intensywność każdego źródła hałasu (instalacji przetwórczej, pola eksperymentalnego itp.) w pobliżu powierzchni mieszkalnej.
