Przemysłowy cyfrowy wykrywacz płaskich paneli radiograficznych

Przemysłowy cyfrowy wykrywacz płaskich paneli promieniowania rentgenowskiego (DR)

Charakterystyka:

1) Zgodność z najnowszą normą NB/T 47013.11-2015

2) Cyfrowa transformacja systemu wykrywania obrazu rentgenowskiego w czasie rzeczywistym

3) Przenośna kontrola obrazowania cyfrowego na miejscu

4) 16-bitowy wysoki zakres dynamiczny

5) 120 μm pikseli, wysoka rozdzielczość 4,0 lp/mm

6) Efektywna konwersja obrazu rentgenowskiego z jodkiem cezu CsI

7) Pole widzenia obrazu 25cmX30cm

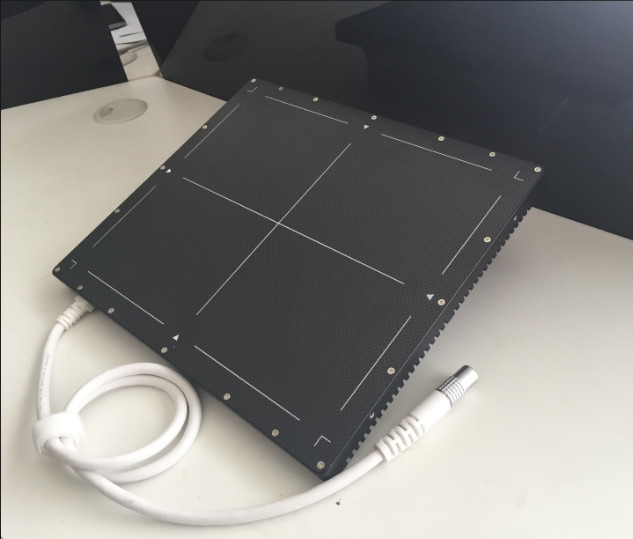

1-przemysłowy cyfrowy detektor płaskiej płyty rentgenowskiej

Podstawowe parametry:

2 - Oprogramowanie do cyfrowego przetwarzania i ulepszania obrazu

Zwiększenie jakości obrazu i integracja z systemami pamięci masowej Obecnie najbardziej praktyczne funkcje przetwarzania i filtrowania są specjalnie zaprojektowane dla rentgenowców systemów obrazowania w czasie rzeczywistym,który może zwiększyć wrażliwość obrazu o 0Przy pomocy szybkiego portu Ethernet, może pomóc uzyskać obrazy statyczne i dynamiczne w tym samym czasie, i zapisać je w formacie obrazu 8/16 bitów,i może być bezpośrednio nagrywany na dyski DVD do trwałego przechowywania, co jest wygodne do archiwizacji i przeglądu danych testowych, przy jednoczesnym oszczędności kosztu testu i miejsca archiwalnego.

Podłączenie i sterowanie tabletem

1) Gigabit sieci płaskiej panelu połączenia, i prosi o status połączenia i awarii

2) Korekta offsetu/zysku/złych pikseli

3) Korekta przesunięcia/zysku/złego piksela, czy będzie się nakładać czy nie, może być wybrana

4) Propozycja wyświetlania stosunku

5) Przypomnienie o bieżącej częstotliwości klatki

6) Wyświetlacz postępu przetwarzania oprogramowania

7) Wyświetlanie wartości w kolorze szarości pikseli

Wyświetlanie i przetwarzanie obrazu w czasie rzeczywistym

1) Szybkie mapowanie w skali szarości w czasie rzeczywistym, które jest wygodne do szybkiej obserwacji skutecznych obrazów regionu zainteresowania

2) Integralna redukcja hałasu wyświetlacza w czasie rzeczywistym: 2/4/8 klatki opcjonalnie

3) Przetwarzanie algorytmu wyświetlania w czasie rzeczywistym: film negatywny/kolor/binaryzacja

4) W czasie rzeczywistym wyświetlanie ostrości i poprawy obrazu

5) Zbiór integracji obrazu: 8/16/32/64/128/256 nakład ram

6) ciągłe nagrywanie wideo: opcjonalny format kompresji

7) automatyczne kompilacje sekwencji nazwy obrazu/wideo i nazwy

8) 0-65536, 16-bitowa regulacja skali szarości

9) regulacja gamma/kontrastu/jasności/progi

10) Znak informacji o obrazie, wielokrotna zawartość jest opcjonalna

Statyczne przetwarzanie obrazu

1) ROI szybkie mapowanie w skali szarości, które jest wygodne do szybkiej obserwacji skutecznych obrazów regionu zainteresowania

2) bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm odczytywanie plików

3) Grayscale/negatywny film/fałszywy kolor/binaryzacja/ostrzenie/usprawnienie algorytmu przetwarzania

4) Powiększacz, obserwacja powiększenia 1-5 razy

5) Obrót obrazu

6) regulacja gamma/kontrastu/jasności/progi

7) Kalibracja i pomiar rozmiaru, a wymagane informacje mogą być oznaczone na obrazie

Automatyczna weryfikacja wskaźnika jakości obrazu drutu dupleksu (nieobowiązkowa)

spełnia wymagania normy NB/T 47013.11-2015 "Niezniszczające badania urządzeń ciśnieniowych w zakresie badań cyfrowych obrazowania rentgenowskiego", automatyczna weryfikacja wskaźnika jakości obrazu z dwoma włóknami,i może określić SNR.

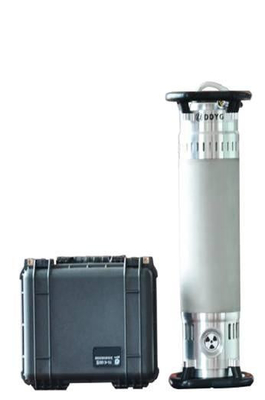

Przenośny wykrywacz błędów promieniowania rentgenowskiego o wysokiej częstotliwości

Główne osiągnięcia:

1) Ciągłe narażenie w warunkach 35°C 300kv/3mA, 250kv/3mA;

2) Szeroki zakres napięcia wejściowego w celu zaspokojenia zasilania różnych generatorów;

3) Lekka waga, silna penetracja, stabilna wydajność;

4) bardziej odpowiednie do stosowania w trudnych i wilgotnych warunkach;

5) Interfejs obsługi jest intuicyjny i łatwy w obsłudze;

Główne parametry techniczne
