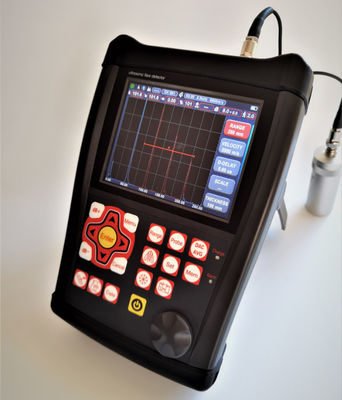

Zaawansowany czujnik błędów ultradźwiękowych FD620 0-25000 mm

Parametry techniczne:

★Kalibracja sondy, tworzenie krzywej i inne operacje są uruchamiane przez okno dialogowe w całym procesie, nie ma potrzeby czytania instrukcji obsługi

★ Wszystkie narzędzia zawierają to, czego potrzebujesz: DAC, AVG, kolor Bscan, AWS itp.

★Pulsowa częstotliwość powtarzania: 30-3000Hz, dokładna regulacja, szybkie skanowanie, nigdy nie brak wykrywania

★ Wysoki współczynnik sygnału do hałasu, jasne i stabilne echo, konstrukcja przeciwhałasowa, idealna dla trudnych warunków pracy

★ 10-cyfrową AD, szybkie pobieranie próbek prowadzi do lepszego schematu echa ze wszystkimi szczegółami.

★ Krystalicznie przejrzysty wyświetlacz w prawdziwych kolorach.

★ Wysokiej prędkości w czasie rzeczywistym wykrywanie błędów nagrywanie wideo.

★ Połączenie z błękitnymi zębami, mobilna aplikacja generuje raport wykrywania wad na miejscu i realizuje drukowanie

★ Standard IP65. Pudełko z stopem + żelu krzemianowego, wodoodporne i odporne na kurz, solidne i trwałe na zawsze.

★ Bateria działa 15 godzin na jednym ładowaniu.

Specyfikacje

Zakres: 0-25000 mm, przy prędkości stali

Prędkość materiału: 100 ‰ 20 000 m/s

Częstotliwość powtórzenia impulsu 30 - 3000 Hz

Zakres dynamiczny: ≥ 38 dB

Liniowość: pozioma: +/- 0,2% FSW, pionowa: 2,5% FSH, dokładność wzmacniacza +/- 1 dB.

Moc rozdzielczości:> 40 dB (5P14)

Wskaźniki czułości:> 62 dB

Odrzucenie: od 0 do 80% całej wysokości ekranu

500 ustawień niezależności, dowolne kryteria mogą być wprowadzane swobodnie, możemy pracować na scenie bez bloku testowego;

Duża pamięć grafiku 1000 A

Tryby badania: echo impulsowe, podwójny element i transmisja poprzeczna

Rodzaje sondy: pojedyncza prosty, pojedynczy kąt, podwójny prosty, podwójny kąt, przez, pełzający, powierzchnia

Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania

Jednostki: cal lub milimetr

Wymagania w zakresie mocy: prąd AC 100-240 VAC, 50-60 Hz

Opóźnienie wyświetlania: -20 do 3400 μs

Opóźnienie sondy/zerowe przesunięcie: od 0 do 99,99 μs

Wewnętrzny akumulator litowo-jonowy o napięciu 7,2 V o mocy 8000 mAh

15 godzin nominalnego czasu pracy w zależności od jasności wyświetlacza

4 godziny typowy czas ładowania

H×W×D(mm):260×175×60 (mm)

Poziom:10,2 kg

Temperatura pracy: -10°C do 50°C

Temperatura przechowywania: -30°C do 50°C

Energia impulsu: 200V, 300V, 400V, 500V do wyboru

Poprawka: dodatnia pół fala, ujemna pół fala, pełna fala, układ RF

Szerokość pasma (pasmo wzmacniacza ): od 0,2 do 20 MHz

Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania

Wymagania w zakresie bezpieczeństwa1, 1.0, 2.0, 6,0 dB.

Połączenia przetwornika: BNC lub LEMO

Funkcje

Automatyczny wyświetlacz dokładnej lokalizacji usterki ((Głębokość d,poziom p,odległość s,amplitude,sz dB,ф).

Automatyczne wymiarowanie wad przy użyciu AVG/AVG lub DAC, szybkie zgłaszanie akceptacji lub odrzucenia wad.

Automatyczna kalibracja przetwornika Punkt zerowy, kąty, krawędź przednia i prędkość materiału.

Praktyczne do wykonania i wykorzystania DAC i AVG do oceny echo, krzywa może być modyfikowana i kompensowana.

Podłączając dysk pamięci, urządzenie może uzyskać nieograniczoną pamięć.

Zautomatyzowane nagrywanie wideo procesu testowego i odtwarzanie; użyj dysku U, długość wideo jest nieograniczona.

Kolorowe skanowanie.

W jednostce znajduje się 13 wbudowanych międzynarodowych norm.

Połączenie błękitnego zęba z urządzeniem mobilnym do generowania i drukowania raportów wykrywania na miejscu.1.

Funkcja korekty krzywej powierzchni.

Funkcja pomiaru wysokości pęknięcia.

Wrota powiększające: Rozłożenie zakresu bramy na całej szerokości ekranu.

Funkcja automatycznego wzrostu.

Obłoka: jednoczesne wyświetlanie aktywnego skanu A w częstotliwości aktualizacji 60 Hz i obłoka wyświetlania skanu A.

Wytrzymałość szczytowa: porównanie zamrożonych form fal szczytowych z żywymi skanami A w celu łatwej interpretacji wyników badań.

Scan Freeze: wyświetlacz Freeze przechowuje dane o formie fali i ścieżce dźwięku.

Alarm: Bip i LED.

Real Time Clock.

Wypełnij echo.

Złapcie go.

Kolor echo w bramie.

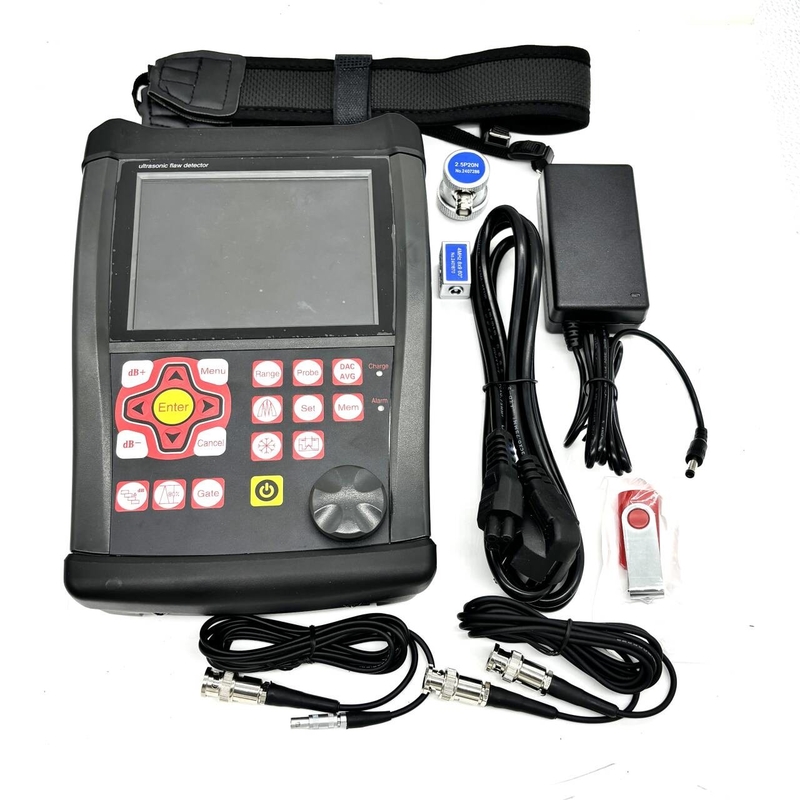

Standardowy pakiet

Przenośny detektor błędów ultradźwiękowych FD620 1

Przetwornik wiązki prostej (4 MHz, Φ10) 1

Przetwornik wiązki kątowej (4 MHz, 8 mm×9 mm, 60°) 1

Połączenie Kabel do przetwornika (BNC-LEMO 00 lub opcjonalnie LEMO 01-LEMO 00) 1

Akumulator Li-Ion, 8 ampera 1 godzina

Zapewnienie zasilania/ładowarka 1

Podręcznik obsługi w języku angielskim 1

Oprogramowanie aplikacyjne 1

Pas 1
