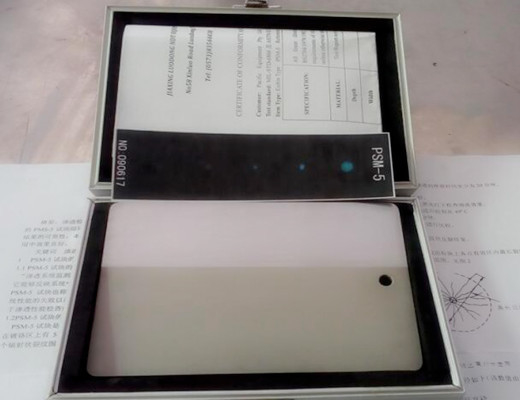

Blok kalibracji paneli NDT PSM-5

Blok kalibracji paneli NDT PSM-5

Blok penetracji PSM-5: MIL-STD-6866 ASTME-1417

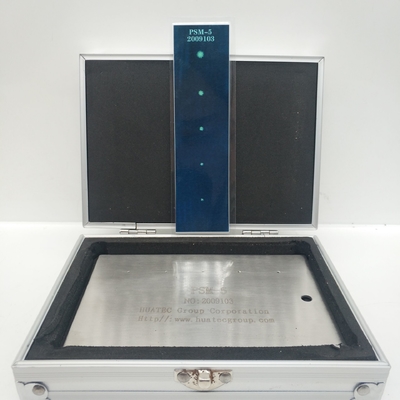

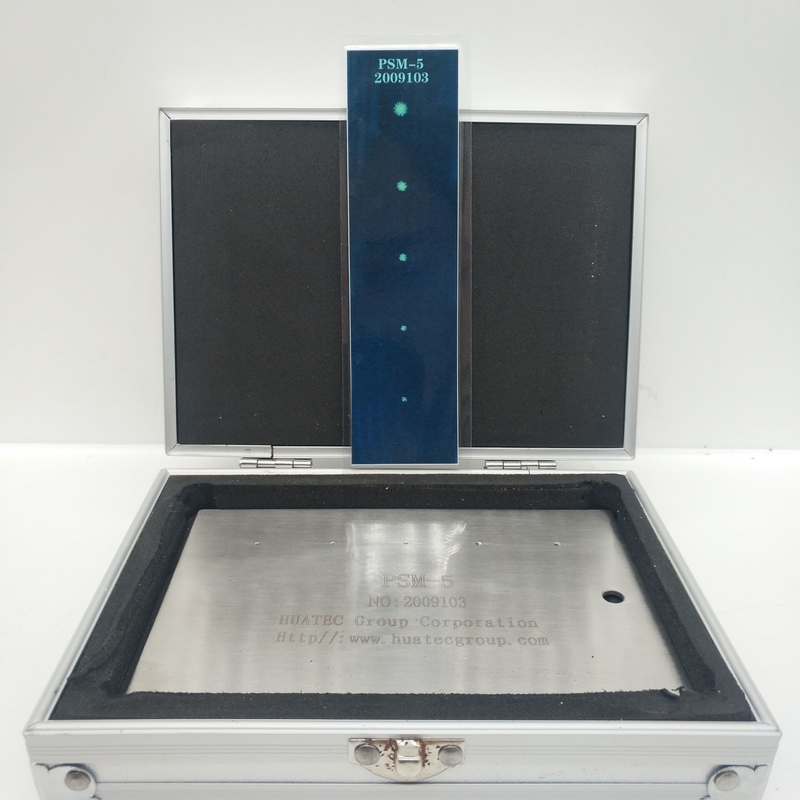

Panel monitorowania systemu penetrantu,Płytka ze stali nierdzewnej, grubość 30 cm i wymiary 15 cm.Pięć pęknięć jest równomiernie rozmieszczonych w chromowaniu w kolejności wielkości; największy jest łatwo widoczny przy niskowrażliwych materiałach penetrujących, podczas gdy najmniejszy jest trudny do obserwacji nawet przy materiałach o wysokiej wrażliwości.Przyległy do pokrytej chromem sekcji znajduje się obszar "średniej chromowości" wystrzelony piaskiem, w celu oceny właściwości prania z penetracją.

• Panel PSM-5 jest dostępny w dwóch wersjach.
  • Rodzaj wystrzelony w piasek- posiada taśmę chromowaną, która została lekko wystrzelona na ziarno w celu stępienia powierzchni.
  • Rodzaj gładki- taśma chromowana drugiej wersji nie jest wystrzelona.
• Przetwarzanie PSM-5 Panel spełnia wymagania MIL-STD-6866 i ASTM E-1417 w zakresie codziennej kontroli systemu.

Wykorzystanie bloku badawczego PSM-5

"Blok badawczy monitorowania układu penetracji" może stanowić metodę szybkiego określania ciągłej wydajności układu kontroli penetracji płynu,które mogą odzwierciedlać różne czynniki w systemie. ️ czynniki chemiczne, środki czyszczące, pudła suszące i środki rozwijające się są normalne lub nie.może ujawnić nagłą utratę wydajności każdego czynnika, ostrzegając w ten sposób operatora o nieprawidłowości działania systemu w celu uniknięcia błędów i pominięć.Blok badawczy PSM-5 jest najbardziej praktycznym narzędziem do kontroli przepływu w celu spełnienia wymogów MIL-STD-6866 i ASTM E1417, a także spełnia wymagania P&WA TAM146040.

Kształt i struktura bloku badawczego PSM-5

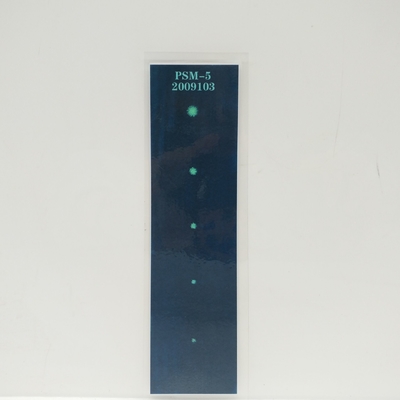

Blok testowy PSM-5 jest wykonany zgodnie ze standardem P&WA, jego matryca jest ze stali nierdzewnej, powierzchnia podzielona jest na dwie części: strefa chromowania i strefa dmuchania przędzy,w strefie chromowania występuje 5 promieniowanych pęknięć o różnej wielkości równomiernie rozmieszczonych, jego kształt i rozmiar są przedstawione na rysunku 1. Wzorzec 5 promieniowania pęknięć na bloku badawczym jest okręgu w kształcie gwiazdy lub kształt promieniowy.a obszar piaszczeniowy jest średnio szorstki.
