Wskaźnik jakości obrazu IQI Rodzaj drutu Penetrametry Akcesoria do wykrywania wad promieniowania rentgenowskiego

Wskaźnik jakości obrazu (IQI) Rodzaj drutu Penetrametry Akcesoria do wykrywacza błędów rentgenowskiego

EN 462-1 Rodzaj drutu

EN 462-1 Rodzaj drutu zostały wprowadzone jako europejskiej normy, aby zastąpić niemieckie normy (DIN 54. 109)

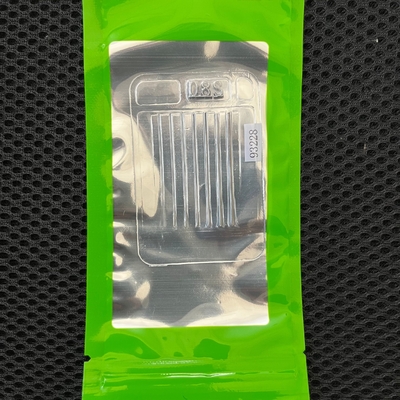

Wskaźniki jakości obrazu (BS3971:1980 typ 1)
z siedmiu równoległych drutów o różnej grubości zamontowanych i zakapsułanych między dwiema cienkimi warstwami przezroczystych, elastycznych
PVC: monogram ołowiu oznacza numer najgrubszego drutu, materiał i symbol EN.

Średnica drutu:

Wielkość wskaźnika:
Istnieją cztery rozmiary wskaźników jakości obrazu EN.
Rozmiar 1- zawiera przewody o liczbach od 1 do 7 i stosowane do grubości materiału w zakresie 40 t do 1 60 mm
Rozmiar 6- zawiera druty o liczbie od 6 do 12 i stosowane do grubości materiału w zakresie od 12,5 do 50 mm
Rozmiar 10一 zawiera druty o liczbie od 10 do 16 i stosowane do grubości materiału w zakresie od 5 do 20 mm
Rozmiar 13- zawiera druty o liczbie od 13 do 19 i stosowane do grubości materiału w zakresie od 2,5 do 10 mm
Rozmiary AlI są dostępne w stali ((Fe), aluminium ((AI) i stali nierdzewnej ((SS).
Wskaźniki jakości dostępne są tylko w rozmiarach 6 i 10.
Rozmiary 6, 10 i 13.

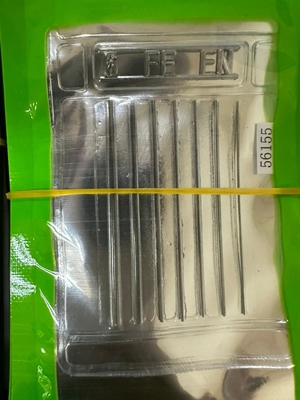

Na przykład identyfikacja (tj. monogram ołowiu) dla np. rozmiaru 10 (numery drutu od 10 do 16) w stali ((Fe)
będzie 10FE EN.

Rodzaj drutu DIN 54 109
Wskaźniki jakości obrazu typu drutu DIN 54 109
podobne do normy EN 462-1
W Stanach Zjednoczonych, nasze telefony są takie same, i mamy te same numery przewodów w każdym rozmiarze.
Inicaior.rmri tylko dlatego, że główny monogram jest oznaczony DIN, a nie EN.

Przykład: rozmiar 6 Włókna od 6 do 12 w sellu Stanle'a będą 6 DINSS.

EN 462-2 penetrametry typu klatki/dziury
Wyroby o kształcie stopniowym i oczekiwanych w czterech modelach H5, H9 i H13 w Seel

Wyroby z tworzyw sztucznych

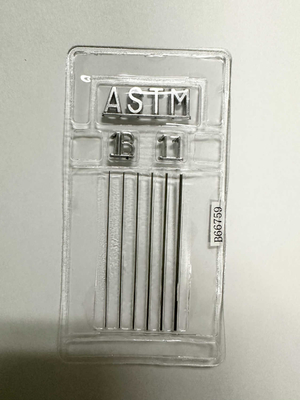

ASTM E747 Wire Type Penetrameter składa się z serii sześciu równoległych drutów o różnej grubości,
Owoce ołowiane określają grubość
najgęstsze drut i grupa materiału ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
wliczone.
