HRD-100 Przenośny magnetyczny sprzęt do inspekcji stalowych lin (MRT) w badaniach nieniszczących (NDT) lin dźwigowych

Przenośny magnetyczny sprzęt do inspekcji lin stalowych (MRT) HRD-100 w NDT lin stalowych dźwigów

1. Specyfikacje

Normy: GB/T21837-2008, ASTM E1571-2001 (Standardowa specyfikacja dla elektromagnetycznego badania ferromagnetycznych lin stalowych), GB/T5972-2006/ISO 4309:90, GB8918—2006

Zakres detekcji: Φ1,5—300 mm (wybierz inny czujnik)
Prędkość względna między czujnikiem a liną stalową: 0,0—6,0 m/s Najlepsza: 0,3—1,5 m/s
Najlepsza szczelina między tuleją prowadzącą a liną stalową: 2—6 mm, dopuszczalna szczelina: 0—15 mm

Typ pliku wyjściowego: pliki Word

Alarm: Alarm dźwiękowy i świetlny
Wykrywanie lokalizacji zerwanej liny stalowej (LF)
Dokładność oceny jakościowej: 99,99%
Ocena ilościowa
Błąd powtarzalności czułości: ±0,055%
Błąd wyświetlania: ±0,2%
Błąd wykrywania lokalizacji (L): ±0,2%
Zasilanie: zasilanie komputera 5V
WAGA CZUJNIKA:< 10 kg (czujnik standardowy)

Temperatura otoczenia -10℃~40℃

Ciśnienie powietrza: 86~106 Kpa

Wilgotność względna: ≤85%

System komputerowego detektora lin stalowych Windows jest produktem odnowionym w systemie GB, opartym na teorii oprogramowania DOS i ideologii alarmowania w czasie rzeczywistym, wykorzystującym język programowania Visual Basic 6.0 jako podstawę do kompilacji.

Sprzętowa część systemu wykorzystuje zaawansowane krajowe i zagraniczne czujniki magnetyczne oraz niezależnie opracowany moduł próbkowania, połączone przez główną linię RS232 (lub USB), bezpośrednio zapisujące dane w komputerze.

Programowa część systemu opiera się na analizie transformaty falkowej, wykorzystując język programowania Visual Basic 6.0 jako podstawę do kompilacji. Osiąga funkcje takie jak akwizycja i kontrola danych, analiza danych, wyświetlanie danych, przechowywanie danych itp. Zwiększa widoczne cechy w funkcjach oprogramowania DOS, a dzięki unikalnemu sposobowi ciągłego śledzenia tendencji, może w sposób ciągły, dynamicznie obserwować sygnał danych i jego zmiany, a także wyświetlać w czasie rzeczywistym uzyskane wyniki i wysyłać alarm; Oprogramowanie zwiększyło funkcję automatycznej oceny; W części wad pokazano procent przekroju poprzecznego i całkowitego przekroju; Oprogramowanie jest w pełni kompatybilne z systemem Windows, dostosowane do bezwładności użytkownika, wykorzystuje format plików Word do tworzenia raportów z badań.

Oprogramowanie systemu może być kompatybilne z formatem danych próbkowania oprogramowania DOS dla komputerowych detektorów lin stalowych i może je analizować.

System Windows działa w niezależnym trybie operacyjnym i bezpiecznym systemie inspekcji, może być wygodnie dostosowany do każdego rodzaju nowoczesnego komputera i realizuje serię procedur inspekcyjnych.

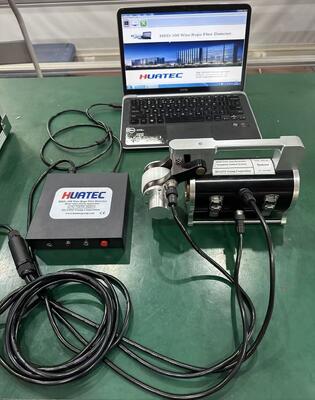

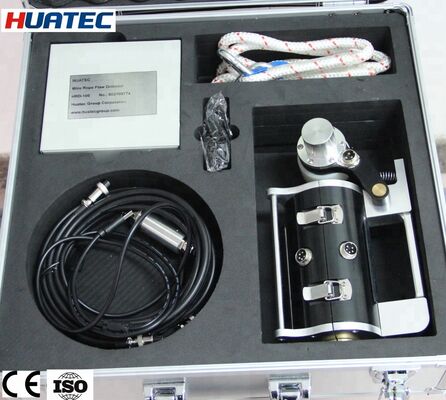

2. Konfiguracja systemu

3. Wprowadzenie do czujnika

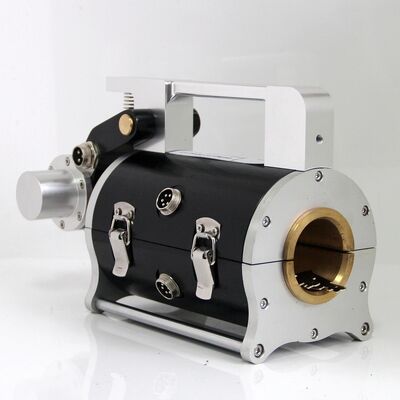

Czujnik magnetyczny: Czujnik składa się z lokalizatora przemieszczenia (koło prowadzące, enkoder), instalacji magnetyzującej i organizacji próbkowania. Po aktywacji systemu, lina stalowa i czujnik poruszają się względem siebie, a następnie mogą zbierać sygnał.

Lokalizator przemieszczenia: Koło prowadzące obraca się o jeden obrót, enkoder fotoelektryczny wysyła impuls próbkowania, realizując próbkowanie w równych odstępach.

Instalacja magnetyzująca: Gdy lina stalowa i czujnik poruszają się względem siebie, następuje magnetyzacja osiowa liny stalowej.

Organizacja próbkowania: Gdy lina stalowa i czujnik poruszają się względem siebie, kanał próbkowania złożony z elementu Halla przekształca warunki zmiany strumienia magnetycznego liny stalowej w symulowany sygnał napięciowy.

4. Aparat alarmowy w czasie rzeczywistym HUATEC

Aparat alarmowy w czasie rzeczywistym HUATEC to przenośny, wielofunkcyjny akwizytor danych, który za pośrednictwem linii transmisyjnej RS232 wysyła i zapisuje przetworzony sygnał danych do komputera, wykorzystując potężną funkcję CPU komputera do przetwarzania i analizy online w czasie rzeczywistym, zgodnie z równoważnym progiem ustawionym z góry wysyła alarm w czasie rzeczywistym. Jedna grupa zasila czujnik z grupy baterii litowych, wyjście to 5V. Istnieje dodatkowy port ładowania, który umożliwia ładowanie i przełącznik zasilania.

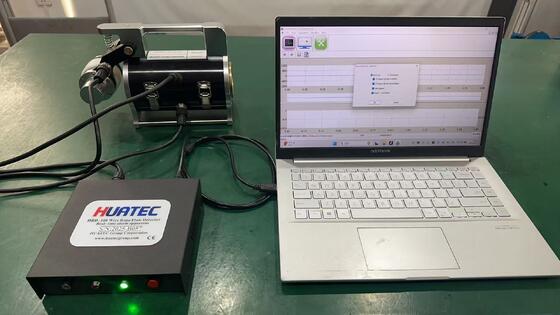

5. Wprowadzenie do oprogramowania

Rysunek 3 Główne pozycje funkcji

6. Opcje czujnika
