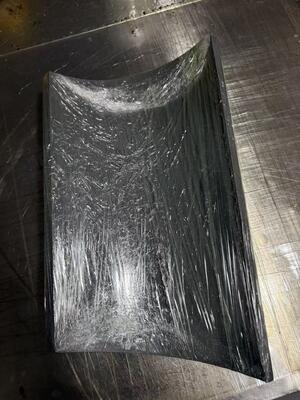

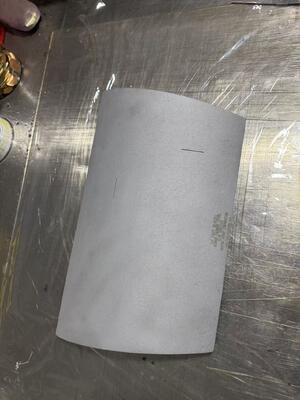

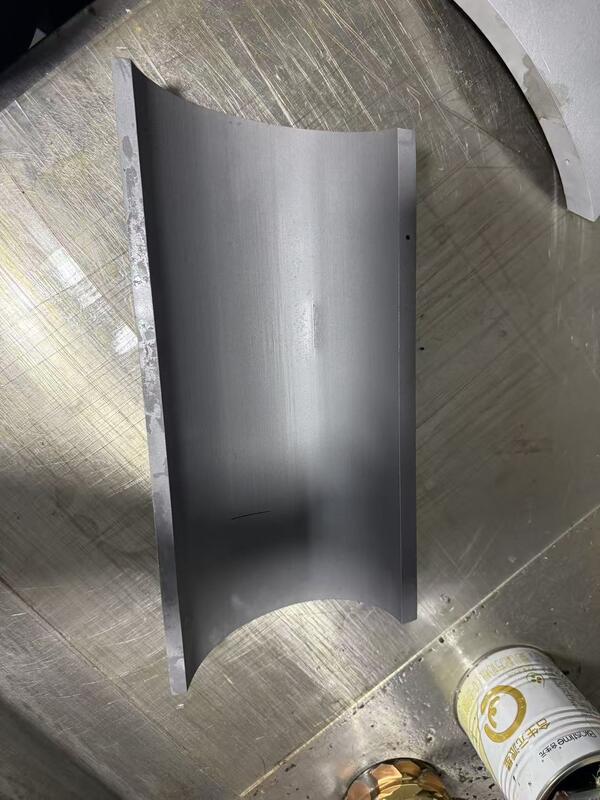

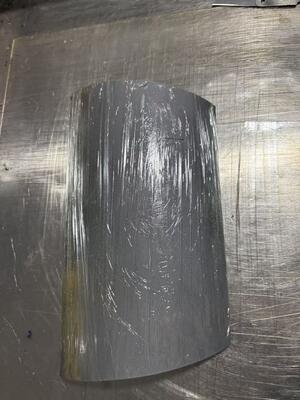

HUATEC PAUT Blok Kalibrasi Pipa NDT Blok Kalibrasi

Blok kalibracyjny do rur PAUT NDT HUATEC

Te bloki kalibracyjne do rur są specjalnie zaprojektowane do ułatwienia ultradźwięków z fazowaną macierzą (PAUT). Konstrukcja bloku zawiera różne modyfikacje oryginalnego projektu ASME, w tym dodatkową długość osiową i łukową, zmieniony układ karbów oraz cięcie pod kątem 10° na jednym końcu dla bloków o średnicy powyżej 5 NPS. Te modyfikacje pomagają zminimalizować niepożądany szum od tylnej ściany podczas wykonywania kalibracji DAC/TCG za pomocą sprzętu ultradźwiękowego z fazowaną macierzą.

Blok kalibracyjny powinien być odcinkiem rury o tym samym rozmiarze nominalnym, harmonogramie, obróbce cieplnej i specyfikacji materiałowej jak badany materiał. HUATEC posiada duży zapas surowców do obróbki tych standardów, a także mogą być wykonane z materiału dostarczonego przez klienta.Nasze bloki kalibracyjne do rur z fazowaną macierzą zawierają (4) karby EDM (osiowe i obwodowe zarówno na OD, jak i ID) o głębokości 8-11% nominalnej grubości ścianki x maksymalnej szerokości 1/4 (większość karbów ma szerokość około (0,030-0,040) x minimalną długość 1,000. Bloki o rozmiarze 5 NPS i mniejsze pozostają w zakresie 360°, podczas gdy bloki o rozmiarze powyżej 5 są frezowane do sekcji łukowej 180°/120°/90°/60° (w zależności od nominalnego rozmiaru rury). Wszystkie bloki mają minimalną długość osiową 12 cali lub 10T, w zależności od tego, która wartość jest większa. Wykonane zgodnie z ASME Section V Article 4 Figure T-434.3, z modyfikacją PH Tool dla PAUT.
