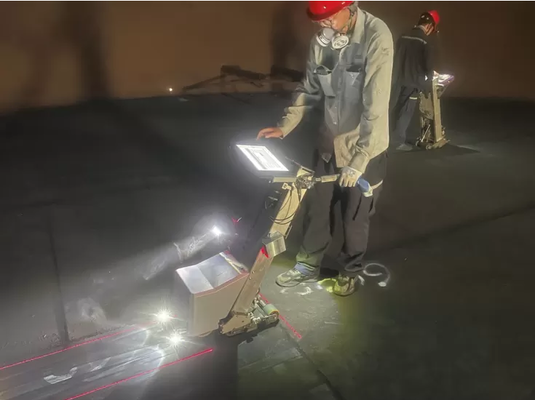

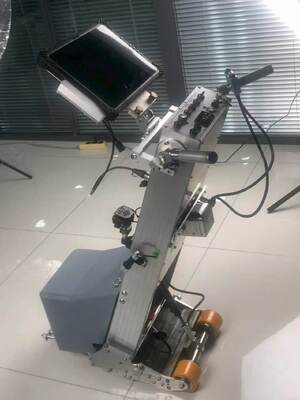

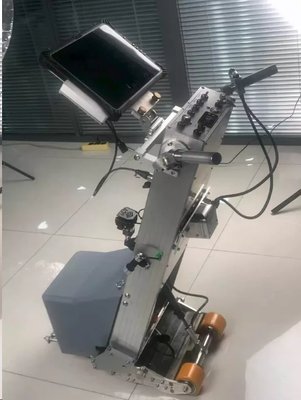

Płyta denna zbiornika HMLF-2020 MMagnetyczny skaner wycieków do szybkiej inspekcji i lokalizacji korozji dna zbiornika magazynowego
Kluczowe cechy techniczne skanera:

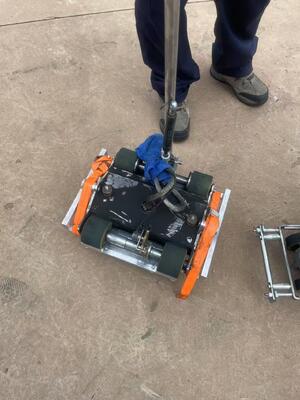

Liczba sond Urządzenie przyjmuje konstrukcję dzieloną, a jednostka główna i części magnetyczne mogą być rozłączone, co ułatwia demontaż i transport;
Liczba sond 256 sztukczujników;
Liczba sond Szerokość skanowania300 mm;
Liczba sond Prędkość detekcji: 500mm;
Liczba sond Może rozróżniać wady na górnej i dolnej powierzchni;
Liczba sond Wyposażony w przednie reflektory drogowe i mijania;
Liczba sond Posiada oświetlenie lokalizacji defektów i wskaźnik laserowy lokalizacji defektów;
Liczba sond Posiada migające światło sygnalizujące lokalizację urządzenia;
Liczba sond Posiada podwójne linie wskaźników laserowych dla toru jazdy urządzenia;
Liczba sond Posiada port ładowania telefonu komórkowego;
Liczba sond Posiada funkcję ładowania tabletu;
Liczba sond Opcjonalna wysokowydajna bateria litowa 54 Ah, zapewniająca ponad 8 godzin pracy na baterii;
Liczba sond 12-calowy wytrzymały komputer z ekranem dotykowym, lekki i łatwy do przenoszenia;
Liczba sond Akwiizycja i analiza danych w czasie rzeczywistym;
Liczba sond Precyzyjny mechaniczny enkoder produkcji niemieckiej ma błąd długości3 mm.
Liczba sond Silnik jest importowany bezpośrednio z Niemiec, co zapewnia płynną pracę i niezawodną jakość.
Liczba sond Systemy Windows 10 i 11 mogą automatycznie rysować grafiki CAD całego dna zbiornika, lokalizować obszary skorodowane i używać różnych kolorów do wskazania stopnia korozji.lFunkcja generowania raportów z testówl
Liczba sond l
Liczba sond l
Liczba sond Kluczowe cechy oprogramowania raportującego:
Liczba sond Automatyczne wykrywanie i rysowanie CAD
l
Liczba sond lFunkcja generowania raportów z testówl
Liczba sond l
Liczba sond l
Liczba sond Parametry techniczne:
Liczba sond Zasada wycieku
Liczba sond 192 szt. sond Halla MLF i 64 szt. sond Halla LMA
Szerokość skanowania300 mm
|
Maksymalna długość skanowania
|
30
|
|
metrów
|
Dokładność pozycjonowania
|
|
±3 mm
|
lub
|
|
±0,04% (długość skanowania 8 metrów)
|
metoda napęduNapęd silnikiem DCPrędkość skanowania
|
|
0,5
|
m/s (stała)
|
|
Wydajność detekcji
|
9 metrów kwadratowych/minutę
|
|
Zakres grubości
|
Tryb rysowania: Maksymalnie12,5 mmTryb automatycznego zatrzymania: 16 mmWłaściwości powłok przezroczystych
|
|
Silna moc przenikania; może przenikać powłoki nieferromagnetyczne do
|
6 mm grubości.
|
|
Maksymalna czułość
|
20%korozja grubości dna zbiornika
Dokładność defektu
|
|
±5% równoważnika oceny
|
Minimalna zdolność wykrywania defektówØ2 mm
|
|
otwór o głębokości
|
50%grubości płyty.
|
|
Wady górnej i dolnej powierzchni
|
Można określić, czy korozja znajduje się na powierzchni, czy pod spodem płyty bazowej.
|
|
Przechowywanie danych
|
Można je zapisać na dysku twardym komputera lub przez USB na zewnętrznym dysku twardym.Analiza w czasie rzeczywistymMożna zobaczyć rozmiar korozji defektu, jego konkretne współrzędne X/Y i czy defekt znajduje się na górnej czy dolnej powierzchni.Zasilanie
|
|
akumulator 12V DC, wyposażony w inteligentną ładowarkę 220V.
|
waga
|
|
Około 45 kg
|
oprogramowanieOprogramowanie do akwizycji i analizy danych w czasie rzeczywistym, oprogramowanie do analizy raportówLista podstawowej konfiguracji:
|
|
(1) Odłączana jednostka główna: 1 szt.
|
(2) 12-calowy wytrzymały tablet z ekranem dotykowym: 1 szt.(3) Oprogramowanie do testowania i analizy: 1 zestaw(4) Oprogramowanie do raportów graficznych: 1 zestaw
|
|
(5) Ładowarka i ładowarka: 1 zestaw
|
(7) Wspornik montażowy komputera: 1 zestaw(8) Śruby montażowe komputera: 2 szt.(9) Zestaw płyt testowych porównawczych: po jednej 6 mm, 8 mm, 10 mm i 12 mm.(10) Pudełka transportowe: 3 szt.
|
|
|
|
|
|
|
