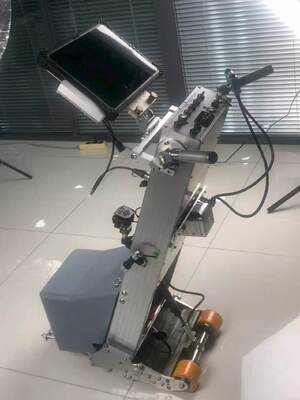

HMLF-2020 Skaner wycieku magnetycznego płytki dolnej zbiornika z 192 sondami MLF Hall Coil i 64 sondami LMA Hall do maksymalnej długości skanowania 30 metrów

System HMLF-2020 jest jednym z najbardziej zaawansowanych na świecie systemów wykrywania korozji dna zbiornika, zintegrowanym z wieloma technologiami.Wykorzystywane głównie do wykrywania wycieków strumienia magnetycznego z korozją dna zbiornika w przemyśle naftowym i chemicznym.

System posiada 192 sondy MLF Hall i 64 sondy LMA Hall, umożliwiające wykrycie wad korozyjnych na dnie zbiornika i określenie, na której powierzchni (górnej lub dolnej) znajduje się wada.Połączenie tych dwóch wyników wykrywania bardzo pomaga w analizie przyczyn korozji, zapobiegania korozji i oceny ryzyka.

• Projekt podzielony z oddzielającą się jednostką główną i częściami magnesowymi dla łatwego demontażu i wygodnego transportu
• 256 czujników w sumie (192 sondy MLF Hall + 64 sondy LMA Hall)
• szerokość skanowania 300 mm
• Prędkość wykrywania: 500 mm/s
• Potrafi rozróżniać wady na górnej i dolnej powierzchni
• Wyposażone w przednie światła wysokoświetlne i niskoświetlne
• Wymagania dotyczące wskazania miejsca uszkodzenia
• Światło migające w locie wskazujące miejsce umieszczenia urządzenia

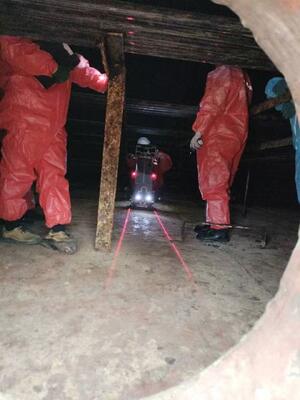

• Dwie linie wskaźnika laserowego dla trajektorii przodu sprzętu
• Port do ładowania telefonów komórkowych
• Funkcja ładowania tabletu
• Opcjonalna bateria litowa o dużej pojemności 54Ah zapewniająca więcej niż 8 godzin żywotności baterii
• 12-calowy wytrzymały komputer z ekranem dotykowym, który jest lekki i łatwy w noszeniu
• Zbieranie i analiza danych w czasie rzeczywistym
• Precyzyjny koder mechaniczny niemieckiej produkcji o błędzie długości 3 mm
• Motor importowany z Niemiec zapewniający sprawną pracę i niezawodną jakość
• Windows 10/11 kompatybilny z automatycznym tworzeniem grafiki CAD dla całej płyty dna zbiornika
• Może zintegrować pomiar grubości, komorę próżniową i dane z badań cząstek magnetycznych
• Funkcja porównania i nakładania do porównania bieżących i poprzednich wyników wykrywania
• Projektowanie patchingu i funkcje statystyczne dla wsparcia utrzymania zbiornika
• Przędniki hydrauliczne do łatwego podnoszenia mostka magnetycznego z płyty podłoża

• Odstawianie i przechowywanie magnesów w dokach, aby zapobiec przywiązaniu magnesów do przedmiotów ferromagnetycznych
• Stacja dokująca z czterema ciężkimi kółkami gumowymi do łatwego transportu
• Pojazd z jednostką główną do przenoszenia rozmontowanej jednostki głównej bez przewozu
• Przełącznik przeciwderujący zderzeniom w celu zapobiegania zderzeniom z przeszkodami
• Zmiennik widzenia dla komputerów tabletów
• regulowane przez komputer i obracające się kąt widzenia 2D
• Kontrola działania kierownicy prostych
• Sterowanie kierownicą motocykla
• System sterowania przewodem
• Funkcja sterowania bezprzewodowego
• Funkcja hamulca

• Automatyczne wykrywanie i rysowanie CAD
• Funkcja projektowania plastry
• Funkcja generowania sprawozdań z badań
• Analiza kształtu i wielkości wad
• Wady wykrywalne za pomocą kontroli wizualnej, ultradźwięków, próbek komory próżniowej i prób cząstek magnetycznych
• Bezpośredni wykaz liczby i lokalizacji wad dla każdej płyty

• Odłączalna jednostka główna: 1 jednostka
• 12-calowy tablet z wytrzymałym ekranem dotykowym: 1 jednostka
• Oprogramowanie do badań i analiz: 1 zestaw
• Oprogramowanie do raportu graficznego: 1 zestaw
• Ładowarka baterii: 1 zestaw
• Podstawa do montażu komputera: 1 zestaw
• Śruby montażowe do komputerów: 2 sztuk
• Płyty testowe porównawcze: 6 mm, 8 mm, 10 mm i 12 mm (po jednej każda)
• Pudełka transportowe: 3 sztuk
