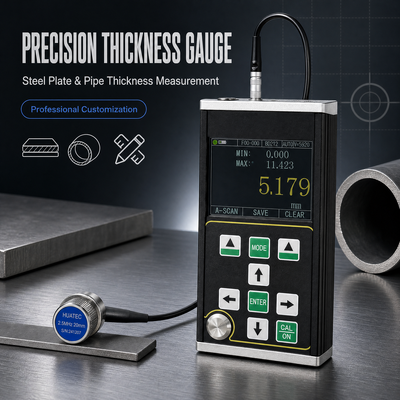

TG-5700 Wysokoprecyzyjny ultradźwiękowy miernik grubości Zakres pomiarowy 0,15-1800 mm

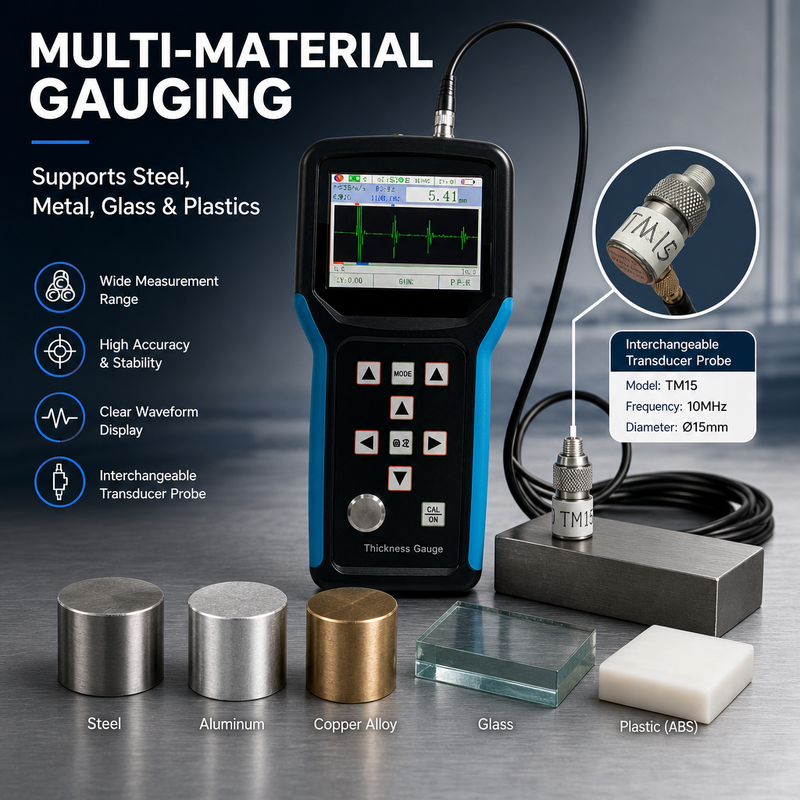

TG-5700 to nowy typ ręcznego, cyfrowego ultradźwiękowego miernika grubości o wysokiej precyzji z możliwością skanowania A/B. Wykorzystuje zasadę pomiaru grubości ultradźwiękami opartą na odbiciu impulsu. Nadaje się do pomiaru grubości materiałów, w których fala ultradźwiękowa może propagować się ze stałą prędkością i odbijać od tylnej powierzchni. Rozdzielczość pomiaru wynosi 0,001 mm, a zakres pomiarowy jest tak cienki jak 0,15 mm (stal).
Główne cechy funkcjonalne
●Produkt posiada tryb skanowania A, tryb skanowania B i tryb wyświetlania numerycznego;
● Zakres pomiarowy jest szeroki, a unikalna technologia "wielokrotnego echa" jest stosowana do realizacji pomiaru bardzo cienkich części, z minimalną grubością pomiaru 0,15 mm (stal);
● Produkt może mierzyć grubość z wysoką precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; Rozdzielczość powtórzeń może osiągnąć ± 0,002 mm;
● Posiada funkcje przenikania powłoki i pomiaru echo-echo, które są używane do pomiaru materiałów z warstwą farby i powłoką na powierzchni;
● Wiele trybów pomiaru: tryby mb-e, E-E i me-e spełniają pomiar konwencjonalnych grubych elementów obrabianych; Tryb cienki realizuje pomiar cienkich części;
● Tryby numeryczne obejmują: tryb konwencjonalnej wartości grubości, tryb różnicy / współczynnika redukcji i tryb wartości maksymalnej;
● Dwa tryby wzmocnienia: wzmocnienie automatyczne / wzmocnienie ręczne;
● Można ustawić ręczne wyłączenie i automatyczne wyłączenie, z funkcją oszczędzania energii;
● Obsługuje różne sondy, w tym sondę dwukryształową i sondę jednokryształową, oraz obsługuje sondę wysokiej częstotliwości do 20 MHz;
● Obsługuje masowe przechowywanie danych i może jednocześnie przechowywać 100000 wartości grubości, 500 grup przebiegów skanowania A i 500 grup przebiegów skanowania B;
● Duży 3,5-calowy kolorowy wyświetlacz TFT-LCD o rozdzielczości 320x240 (QVGA);
● Posiada różne metody kalibracji, obsługuje tryby kalibracji jednopunktowej, wielopunktowej i ręcznej, i może jednocześnie kalibrować prędkość dźwięku i pozycję zerową sondy; Obsługuje korekcję ścieżki V sondy dwukryształowej.
● Obsługuje konwersję systemu metrycznego i imperialnego; Można przełączać między jednostkami milimetrów i cali;
● Obsługuje wyświetlanie w języku angielskim.
Parametry specyfikacji
*Uwaga: firma zastrzega sobie prawo do wprowadzania zmian technicznych bez wcześniejszego powiadomienia.
|
Pozycja
|
TG-5700
|
|
Typ sondy
|
Sonda jednokryształowa / sonda dwukryształowa
|
|
Zakres pomiarowy (stal 45#)
|
0,15 mm – 1800 mm
|
|
Stabilność wskazania
|
Przyjęto technologię przejścia przez zero i wielokrotnego echa, aby zapewnić, że wartość grubości pomiaru nie jest wpływana przez siłę echa, współczynnik tłumienia materiału, wzmocnienie i wysokość bramki, i ma wysoką stabilność i niezawodność pomiaru.
|
|
Częstotliwość pomiaru
|
4 Hz,8 Hz,16 Hz
|
|
Rozdzielczość
|
0,1 mm,0,01 mm,0,001 mm(0,01 cala,0,001 cala,0,0001 cala)
|
|
Dokładność
|
0,001 mm
|
|
Generator impulsów
|
Przyjęto emisję ujemnej fali kwadratowej, a szerokość impulsu i napięcie są automatycznie dopasowywane do sondy.
|
|
Zakres prędkości dźwięku
|
400-19999 m/s
|
|
Blok kalibracyjny
|
4 mm(stal)
|
|
Automatyczne wyłączanie
|
Można wybrać 5 minut, 10 minut, 20 minut i ręczne wyłączenie.
|
|
Kalibracja sondy
|
Kalibracja jednopunktowa, kalibracja wielopunktowa
|
|
Wzmocnienie
|
Automatyczna kontrola wzmocnienia, ręczna kontrola wzmocnienia
|
|
Zakres wzmocnienia
|
0~70 dB
|
|
Tryb detekcji
|
Częstotliwość radiowa (RF), półfala dodatnia (POS), półfala ujemna (NEG), pełna fala (FULL)
|
|
Tryb pomiaru
|
(1) MB-E: tryb pomiaru oparty na czasie przejścia od echa początkowego do pierwszego echa dna; (2) E-E: tryb pomiaru przenikania powłoki, dowolne echo Em–En jest opcjonalne; (3) ME-E: tryb pomiaru wielokrotnego echa; (4) THIN: tryb pomiaru cienkich ścian;
|
|
Tryb numeryczny
|
Tryb wartości grubości, tryb różnicy / współczynnika redukcji, tryb wartości maksymalnej / minimalnej
|
|
Tryb skanowania A
|
Dostępne
|
|
Tryb skanowania B
|
Dostępne
|
|
Wskazanie sprzężenia
|
Dostępne
|
|
Wskazanie baterii
|
Dostępne
|
|
Język
|
Angielski
|
|
Jednostka
|
mm/cal
|
|
Obsługa menu
|
Dostępne
|
|
Funkcja oprogramowania
|
Ustawienie bramki dynamicznej, ustawienie wygaszania (Blank), ustawienie wygaszania echa (E-blank), zamrażanie echa, przesuwanie i skalowanie echa
|
|
Funkcja przechowywania
|
Może przechowywać 100 000 grubości (100 grup, po 1000 w każdej grupie), 500 grup przebiegów skanowania A i 500 grup przebiegów skanowania B jednocześnie.
|
|
Aktualizacja programu hosta
|
Dostępne
|
|
Wyświetlacz
|
Ekran TFT-LCD 3,5 "QVGA (320 × 240) kolorowy
|
|
Transmisja danych
|
Obsługuje komunikację szeregową RS-232 i USB do przesyłania danych do komputera.
|
|
Temperatura pracy
|
-10℃～＋50℃; Przy specjalnych wymaganiach może osiągnąć - 20 ℃;
|
|
Napięcie robocze
|
Wymagane cztery baterie AA. Gdy moc jest niewystarczająca, pojawia się komunikat o niskim napięciu.
|
|
Wymiary całkowite
|
204 x 100 x 36 (mm)
|
|
Waga całkowita
|
310 g(Bez baterii)
|
|
Bateria
|
4 szt. baterii AA
|

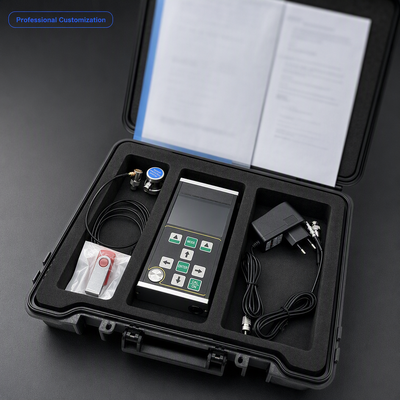

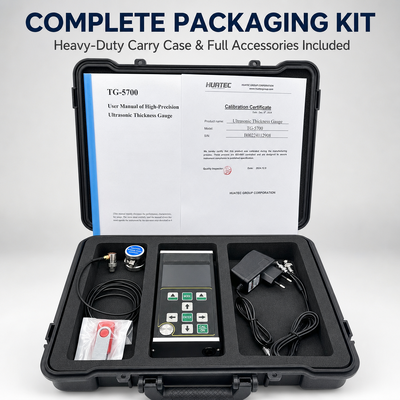

Standardowa dostawa
Jednostka główna TG-5700 1 szt.
Sonda jednopunktowa 2,5M Φ20, zakres testowania 4-1800 mm 1 szt.
Butelka z couplantem 1 szt.
Walizka 1 szt.
Instrukcja obsługi 1 szt.
Certyfikat kalibracji 1 szt.
Akcesoria opcjonalne
Różne sondy o różnej częstotliwości, sonda jednokryształowa 8 mm/10 mm/12 mm i sondy ultradźwiękowe TR
Różne bloki schodkowe
Oprogramowanie do danych PC
Sonda opcjonalna:
|
Sonda dwukryształowa TS400
|
10 MHz
|
5 mm
|
0,5-50 mm
|
|
Sonda dwukryształowa TS500
|
5 MHz
|
5 mm
|
1,0-65 mm
|
|
Sonda dwukryształowa TS510
|
5 MHz
|
10mm
|
1,0-500 mm
|
|
Sonda jednokryształowa DTM15
|
15 MHz
|
6 mm
|
0,15-22,5 mm
|
|
Sonda jednokryształowa DTM7.5
|
7,5 MHz
|
6 mm
|
0,5-22,5 mm
|
|
Sonda jednokryształowa DTM10
|
10 MHz
|
6 mm
|
0,3-22,5 mm
|
|
Sonda jednokryształowa DTM5
|
5 M
|
6 mm
|
1,0-22,5 mm
|
|
Sonda jednokryształowa BD510
|
10 MHz
|
10 mm
|
1-1000 mm
|
|
Sonda jednokryształowa BD212
|
2 MHz
|
12 mm
|
4-1800 mm
|
|
Kabel sondy dwukryształowej
|
|
|
Kabel sondy jednokryształowej
|
|
