TG-5600DL Kolorowy przyrząd ultradźwiękowy do pomiaru grubości 100000 Przechowywanie danych Wielowarstwowe pomiary grubości dla wykrywania korozji naczyń ciśnieniowych w rurociągach

TG-5600DL Kolorowy Ultradźwiękowy Miernik Grubości 100000 Pamięć Danych Pomiar Grubości Wielowarstwowej do Wykrywania Korozji Rurociągów i Zbiorników Ciśnieniowych

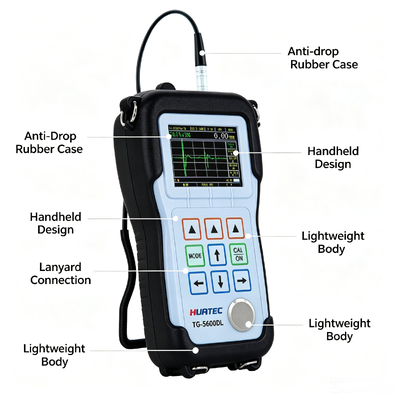

HUATEC TG-5600DL to przenośny ultradźwiękowy miernik grubości. Opierając się na zasadach działania pomiarów ultradźwiękowych, TG-5600DL jest w stanie mierzyć grubość różnych materiałów z dokładnością do 0,001 milimetra lub 0,0001 cala i jest szeroko stosowany w różnorodnych zastosowaniach pomiaru grubości.

Użytkownicy mogą mierzyć grubość tylko z jednej strony mierzonego materiału, bez uszkadzania przedmiotu obrabianego.

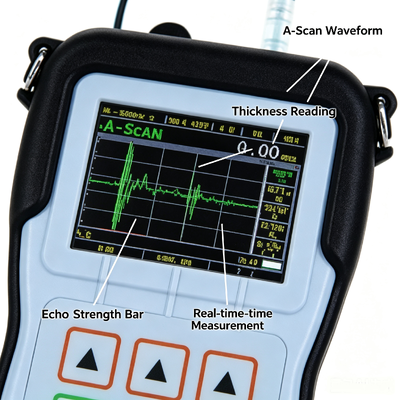

TG-5600DL może jednocześnie wyświetlać odczyty grubości i skany A, pozwalając użytkownikom na sprawdzanie przebiegów. Wyświetlacz echa pomaga użytkownikom kontrolować pomiar, dzięki czemu zakres pomiaru grubości jest duży, wartości pomiarowe są poprawne, a błędy związane z materiałem w pomiarze mogą być również uniknięte. Funkcja skanowania B służy do obserwacji profilu dna mierzonego przedmiotu obrabianego. Sonda porusza się po powierzchni przedmiotu obrabianego, wyświetlając przekrój przedmiotu obrabianego.

Ten miernik może być używany w przemyśle produkcyjnym, przetwórstwie metali, przemyśle lotniczym, transporcie kolejowym, przemyśle chemicznym, przemyśle kontroli towarów i innych dziedzinach testowania. Oprócz dokładnego pomiaru różnych płyt i części przetworzonych, monitorowania różnych rur i zbiorników ciśnieniowych w urządzeniach produkcyjnych w celu dalszego monitorowania ich poziomu ścieńczenia po korozji podczas użytkowania, co jest niezbędnym narzędziem w branży badań nieniszczących.

Funkcja przechowywania jest opcjonalna, w zależności od różnych potrzeb klientów, a wbudowany rejestrator danych o dużej pojemności może przechowywać do 100 000 wartości pomiaru grubości i 400 przebiegów. Inne funkcje mogą być opcjonalne, takie jak pomiar grubości wielowarstwowej, ultra-wysoka rozdzielczość, pomiar grubości w dużym zakresie, cyfrowa redukcja szumów i tryb okna, wewnętrzna warstwa tlenku, komunikacja w czasie rzeczywistym, wielokanałowość i inne opcje.

Główne parametry

Główne funkcje pomiarowe

• Większość pomiarów materiałów można wykonać za pomocą przetworników jednoczęściowych.

• Zakres pomiaru grubości: 0,01 mm ~ 38 m, w zależności od mierzonego materiału, sondy, warunków powierzchniowych, temperatury i wybranej konfiguracji.

• Określanie prędkości dźwięku materiału o nieznanej prędkości dźwięku

• Wysoka rozdzielczość: Zwykła rozdzielczość wyświetlania wynosi 0,001 mm, opcjonalna ultra-wysoka rozdzielczość może osiągnąć 0,0001 mm.

• Jednostki pomiarowe: milimetry, cale, mikrony i mile.

• Pomiar w wysokiej temperaturze: temperatury do 500°C.

• Menu domyślnej konfiguracji systemu: Dla wygody użytkownika zostało ustawione zgodnie z domyślnymi warunkami użytkowania sondy instrumentu.

• Funkcja pauzy: umożliwia operacje przetwarzania po pomiarze. Wygodne dostosowanie wszystkich parametrów w celu uzyskania stabilnych danych pomiarowych.

• Funkcja wyświetlania przebiegu na pełnym ekranie: zwiększa obszar wyświetlania echa o 20%, zapewniając operatorowi wrażenie dużego okna.

• Wskaźnik intensywności echa: Im silniejsze echo, tym więcej pasków wskaźnika jest wyświetlanych, szczególnie wyświetlacz cyfrowy, który jest bardziej użyteczny.

• Tryb skanowania B w czasie: służy do obserwacji profilu dna mierzonego przedmiotu obrabianego.

• Tryb różnicy/współczynnika redukcji: Wyświetlana jest różnica grubości w stosunku do ustawionego punktu, wyrażona jako procent współczynnika redukcji.

• TDG zmienny w czasie zysk: Początkowy impuls lub echo interfejsu można skutecznie zredukować, zmniejszając początkowy zysk, a echo dna badanego próbki można zwiększyć, zwiększając maksymalny zysk, co ułatwia pomiar.

• Tryb pomiaru: Impuls-Echo (P-E), Echo-Interfejs (I-E), Echo-Echo (E-E), Wiele ech (I-ME), Weryfikacja podwójnego echa (E-EV)

Konfiguracja standardowa

Akcesoria opcjonalne

Tabela zawiera prędkość propagacji ultradźwięków w różnych powszechnych materiałach. Służy ona jedynie jako odniesienie. Rzeczywista prędkość tych materiałów może różnić się od prędkości w tabeli z różnych powodów, na przykład składu materiału, preferowanej orientacji ziarna, porowatości i temperatury itp. Dlatego, aby osiągnąć najlepszą dokładność pomiaru, próbka wykonana z konkretnego materiału powinna być najpierw przetestowana w celu potwierdzenia prędkości konkretnego materiału.

Lista prędkości materiałów

Uwaga:Powyższa tabela służy wyłącznie jako odniesienie. W celu rzeczywistej kalibracji prędkości należy zapoznać się z punktem 6.2 kalibracji prędkości.
