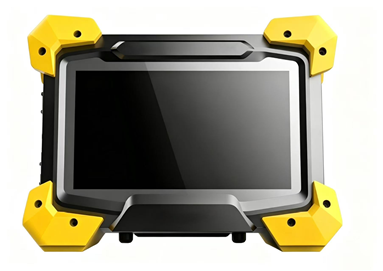

ACFM-X2 System do pomiaru pola prądu przemiennego Przenośny detektor pęknięć ACFM do badania powierzchni metalowych i defektów podpowierzchniowych przez farbę i powłoki epoksydowe

ACFM-X2 System pomiaru pola prądu przemiennego Przenośny wykrywacz pęknięć ACFM do testowania wad na powierzchni metalu w pobliżu powierzchni poprzez powłokę epoksydową farby

Materiały stosowane:

Metali przewodzących ferromagnetycznych i niferromagnetycznych, w tym stal węglowa, stal nierdzewna, aluminium itp.

Zastosowane wady:

Pozostałe urządzenia do wykrywania szczelin

Stabilność wykrywania:

Minimalny wskaźnik wykrywania wad większy niż 90%

Zakres zastosowania:

Wykrywanie wad powierzchniowych i niemal powierzchniowych w konstrukcjach metalowych

Głębokość inspekcji:

Maksymalna głębokość dla stali węglowej wynosi 3 mm; dla stali nierdzewnej 5 mm; dla aluminium 8 mm

Dopuszczalne rodzaje powłok:

Nieprzewodzące powłoki, takie jak farba, żywica epoksydowa, asfalt itp.

Wymagania dotyczące urządzeń:

Maksymalny czas pracy: 16 godzin

Wymiary gospodarza: 225 mm * 172 mm * 76 mm

Masa: ≤ 2,1 kg

Temperatura pracy: -10°C do 40°C

wilgotność węgla: ≤ 90% wilgotność względna powietrza

Wymagania dotyczące funkcji sprzętu:

Wspiera wiele typów sond, w tym sondę ołówkową i sondę standardową

Wspiera konwencjonalne proby wieloelementów (nieobowiązkowe)

Wspiera sondę o wysokiej temperaturze z synchroniczną funkcją temperature.compensation (opcjonalnie)

Wspiera koder do rejestracji przemieszczenia przestrzennego w czasie rzeczywistym podczas kontroli

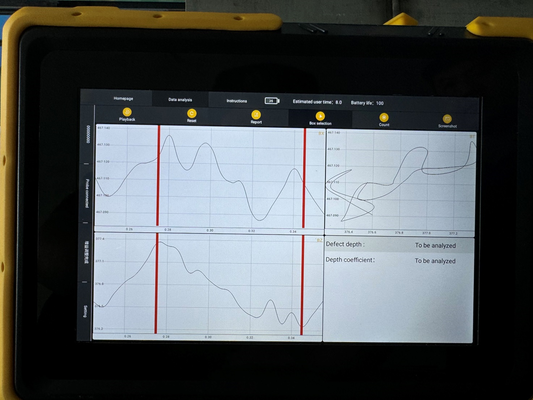

Może wyświetlać Bx widok planu sygnału, Bz widok planu sygnału, buttertly.diagram,i schodek diagram

Wspiera regulowaną częstotliwość inspekcji, zakres 1kHz-10kHz

Wspiera regulowaną intensywność sygnału, automatyczną lub ręczną regulację

Wspiera wymianę sond na gorąco, umożliwiając zmiany sond podczas inspekcji

Wspiera wymianę na gorąco i odłączenie kodera

funkcje skanowania (np. start, stop, refresh)

Wspiera funkcję przycisku sondy: przyciski na sondzie mogą sterować oprogramowaniem

Wymagania dotyczące funkcji oprogramowania:

Oprogramowanie systemowe działa na platformie Android (Chiński), zdolne do sterowania urządzeniami, pozyskiwania sygnałów, analizy itp.

Oprogramowanie może wyświetlać informacje o stanie, takie jak połączenie sondy, parametry inspekcji, poziom baterii Wspiera tworzenie nowych plików projektu, które zawierają podstawowe ustawienia inspekcji, dane inspekcji,i sprawozdania z inspekcji

Wspiera importowanie/eksportowanie plików projektowych w celu wyświetlania lub ustawiania parametrów inspekcji

Wspiera ustawienia parametrów typu części, materiału, grubości powłoki, szerokości spawania, temperatury części itp.

Wymagania dotyczące funkcji oprogramowania:

*Wykorzystuje funkcję zalecania parametrów, sugerującą odpowiednie sondy i parametry oparte na zestawie informacji o obiektach kontroli

* Funkcja regulacji czułości przyrządu, umożliwiająca kalibrację przy użyciu standardowych bloków badawczych

* Funkcja kalibracji współczynnika głębokości usterki, umożliwiająca ustawienie głębokości coetticient przy użyciu bloków testowych reterencji

* Funkcja regulacji pobudzenia, umożliwiająca regulację częstotliwości inspekcji i poziomu pobudzenia w zależności od obiektu kontroli, z automatyczną regulacją wzrostu przyrządu

*Wersja pionowa interfejsu inspekcyjnego obsługuje przełączanie między trybem obserwacji a trybem stałym, regulowany w dowolnym momencie

*Wykorzystuje funkcję powiększania obrazu inspekcyjnego, umożliwiającą ręczne powiększanie i przeciąganie poziome w celu wyświetlania wyników

* Funkcja resetowania obrazu, umożliwiająca przywrócenie zdjęć powiększonych lub przeciągniętych jednym kliknięciem

*Wspiera funkcję odtwarzania obrazu inspekcji dla wielu przeglądów

* Funkcja oznaczania funkcji. Kliknięcie przycisku oznaczania podczas inspekcji dodaje podziały do obrazu inspekcji do segmentowanego wyświetlania w raportach

*Wspiera funkcję wymiarowania wad. Po zidentyfikowaniu wad, wybór jego obszaru umożliwia obliczenie długości wad w oparciu o dane kodera.Głębokość defektu otwierania powierzchni można obliczyć na podstawie zmienności sygnału Bx

*Wspiera formaty raportów inspekcyjnych na zamówienie i funkcję eksportowania raportów

*Wspiera przeglądanie raportów z inspekcji, obrazów i danych z historycznych plików projektów

Podstawowa konfiguracja

Jednostka gospodarza: jedna jednostka

Oprogramowanie do przechwytywania i analizy sygnałów:1 zestaw

Proba ołówka: 1 jednostka

Standardowa sonda (z koderem): 1 jednostka

Kabel podłączający sondę: 1 jednostka

Ładowarka: 1 zestaw

Podręcznik użytkownika produktu: 1 zestaw

Dokumentacja jakości: 1 zestaw

Pudełko przyrządowe:1 zestaw

Badanie zestawu trzech elementów: opcjonalne
