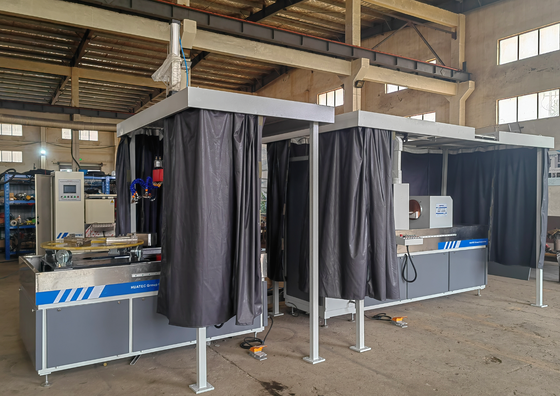

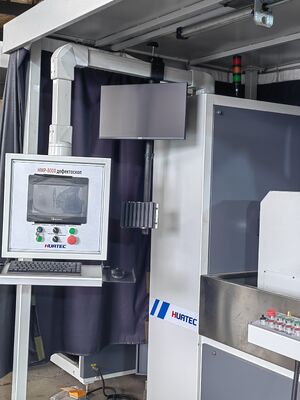

Maszyna do nieniszczącego wykrywania wad metodą magnetyczno-proszkową typu stołowego HMP-8000 do części typu pierścieni zębatych
1. Zasada działania
Wykrywanie cząstek magnetycznych wykorzystuje interakcję między polem magnetycznym wycieku a proszkiem magnetycznym w defekcie obrabianego przedmiotu. Wykorzystuje różnicę między powierzchnią a bliską powierzchni defektów produktów żelaznych i stalowych (takich jak pęknięcia, wtrącenia żużla, włoskowate pęknięcia itp.) przepuszczalności a przepuszczalnością żelaza i stali. Po namagnesowaniu pole magnetyczne w miejscu nieciągłości tych materiałów zostanie zniekształcone, tworząc część wycieku strumienia magnetycznego i powodując pole magnetyczne wycieku. W ten sposób przyciąga proszek magnetyczny, tworząc akumulację proszku magnetycznego w defekcie - ślad magnetyczny, w odpowiednich warunkach oświetleniowych, pokazując lokalizację i kształt defektu
2. Użycie
Maszyna do nieniszczącego wykrywania wad metodą magnetyczno-proszkową z fluorescencją jest używana do wykrywania powierzchni i bliskiej powierzchni ferromagnetycznych obrabianych przedmiotów (takich jak: koła zębate, pierścienie zębate, wały zębate itp.) spowodowanych kłuciem, hartowaniem, szlifowaniem, zmęczeniem spowodowanym pęknięciami i wtrąceniami żużla oraz innymi drobnymi defektami.
4. Zakres wykrywania
Części typu pierścieni zębatych(1)
Wały zębate i małe części(2)
5. Technologia wykrywania
Części zębate (1): podawanie -- cylinder popycha obrotowy dysk (pozycja 1) na miejsce (pozycja 2) -- natrysk zawiesiny magnetycznej -- namagnesowanie pręta przepustowego -- obserwacja obrotowa -- rozmagnesowanie – rozładunek
Wał zębaty i małe części (2): podawanie -- natrysk zawiesiny magnetycznej -- namagnesowanie zaciskowe -- obserwacja obrotowa -- rozmagnesowanie -- rozładunek
6. Parametr techniczny
| Zakres wykrywania |
Średnica koła zębatego≤700mm,wysokość≤410mm；
Średnica osiowa≤300mm,Długość＜700mm
|
| Rozstaw elektrod |
0~410mm(regulowany) |
| Prąd obwodowy |
AC 0~8000A Wartość skuteczna(Z kontrolerem fazy wyłączenia) |
| Potencjał magnetyczny wzdłużny |
AC 0~18000AT Wartość skuteczna(Z kontrolerem fazy wyłączenia) |
| Metoda wykrywania |
fluorescencyjne wykrywanie cząstek magnetycznych |
| Tryb namagnesowania |
namagnesowanie obwodowe, namagnesowanie wzdłużne, namagnesowanie złożone |
| Tryb zaciskania |
zaciskanie pneumatyczne |
| Efekt rozmagnesowania |
remanencja mniejsza niż 0,3 mT |
| Czułość wykrywania |
Folia testowa standardu A1 (15/50) wyraźnie wyświetla |
| Zasilanie |
trójfazowe pięcioprzewodowe AC 380V 50Hz |
7. Tabela konfiguracji:
Pionowy mechanizm namagnesowania (wykrywanie kół zębatych) 1 zestaw
Poziomy mechanizm namagnesowania (wykrywanie wałów zębatych i małych części) 1 zestaw
Zasilacz namagnesowania (szafa sterująca zasilaniem) 1 zestaw
Ciemnia 2 zestawy
Proszek magnetyczny fluorescencyjny 1 puszka
Folia testowa standardowa 1 zestaw
Magnetyczny miernik 1 zestaw
Przełącznik nożny 1 zestaw
Lampa UV wisząca 1 zestaw
Lampa UV ręczna 1 zestaw
