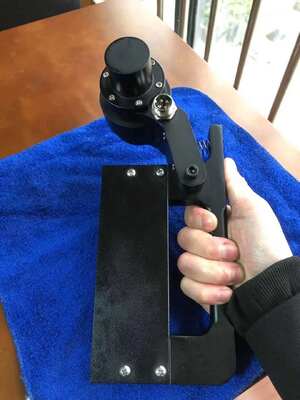

Detektor wad liny szybowej HRD-150 NDT elektromagnetyczny Tester wewnętrznych i zewnętrznych zerwanych drutów, zużycia, korozji

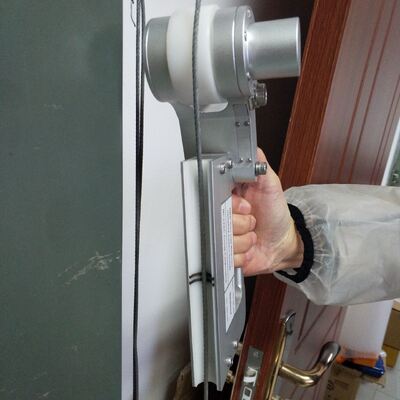

HRD-150 Detektor wad liny drutu windy Elektromagnetyczny tester NDT wewnętrzny zewnętrzny uszkodzony drut zużycia Korrozja maszyna do badania wad

I. Przegląd produktu

◆ może on-line testować liny drutowe, wewnętrzne i zewnętrzne rozbite druty, zużycie, korozję, deformacje, luźne nici, przewody skokowe, zmiany materiału i inne wady.

◆ wyniki badań mogą spełniać normy różnych branż i mogą być wyświetlane w postaci liczby rozbitych przewodów oraz stosunku powierzchni rozbitego przewodu do całkowitej powierzchni rozbitego przewodu.

◆ interfejs komputerowy USB do bezpośredniego pobierania próbek, przetwarzania i analizy, z alarmem dźwiękowym i świetlnym w trybie online oraz wyświetleniem wyników w czasie rzeczywistym.

◆ konstrukcja okrągła czujnika, obwód obwodowy, magnetyzacja osiowa, magnetyzacja liny drutowej do stanu nasycenia.

◆ Czujnik jest wyposażony w powłokę aluminiową, która jest wodoodporna, nieprzepuszczalna, szokująca i odporna na wilgoć.

◆ stabilna praca, niezawodna wydajność, wysoka dokładność wykrywania, silna wydajność anty-zakłócenia, dokładne dane.

◆ oprogramowanie dostosowane do różnych systemów operacyjnych Windows98/2000 / xp/Vista/windows7

◆ zgodnie z przepisami krajowego prawa metrologicznego i krajowego prawa bezpieczeństwa produkcji,każdy przyrząd musi być kontrolowany przez krajowy instytut metrologii jako strona trzecia zgodnie z amerykańską normą ASTM1571, a sprawozdanie z badania jest wydawane w celu uzyskania kwalifikacji prawnej.

◆ szeroko stosowane w górnictwie, kolejkach linowych, sprzęcie podnoszącym, windzie, maszynach portowych, mostkach linowych i innych dziedzinach.

2Konfiguracja i model systemu

(1) Średnica liny drutu windy wynosi 8-16 mm

(2) Ogólny model komputerowego detektora usterek z liny drukowanej to E15/E20

3Specyfikacje

Standardy: GB/T21837-2008, ASTM E1571-2001 (standardowa specyfikacja badania elektromagnetycznego ferromagnetycznego drutu stalowego), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Zakres wykrywania:Φ1,5 mm (wybierz inny czujnik)
Prędkość względna pomiędzy czujnikiem a liną drutową:00,06 m/s Najlepszy wybór:00,3 ≈ 1,5 m/s
Najlepsza przepustowość pomiędzy rękawem przewodnika a liną drutową: 2?? 6 mm, dozwolona przepustowość: 0?? 15 mm

Typ pliku wyjściowego: plików Word

Alarm dźwiękowy i świetlny
Zlokalizowanie pękniętej liny drutowej (LF)
Dokładność oceny jakościowej: 99,99%
Ocena ilościowa
Błąd powtarzalności wrażliwości: ±0,055%
Błąd wyświetlania: ±0,2%
Błąd wykrycia lokalizacji, ((L): ±0,2%
Moc: zasilanie komputera 5V
Tłuszcz: < 10 kg

Temperatura środowiska: -10°C~40°C

Ciśnienie powietrza: 86~106Kpa

Względna wilgotność: ≤ 85%

4.Kwalifikacje techniczne i prawne

(1) Wirtualny instrument: nieskończona niepewność liny drutowej.Jedynie przy użyciu technologii wirtualnych instrumentów, zastępując tradycyjne instrumenty oprogramowaniem i korzystając z komputera do bezpośredniego pobierania próbek,Możemy zapewnić, że nie przegapione inspekcje i błędne osądy, tak jak oglądanie filmu, skanowanie całego procesu liny drutowej, wyniki są dokładne i powtarzalne.

(2) Trójwymiarowy instrument: zgodnie z krajowymi normami dla złomu liny drukowanej w różnych gałęziach przemysłu, ten produkt stosuje elektromagnetyczne jakościowe, ilościowe, pozycjonowanie,badanie online nieniszczące liny drutowej, wewnętrznego i zewnętrznego przewodu zepsutego, rdza, zużycie, zmiana powierzchni sekcji metalu, luźne pręty, drut skaczący, deformacje, nieprawidłowości materiału i inne wady.

(3) Instrumenty prawne: zgodnie z przepisami krajowego prawa metrologicznego i krajowego prawa bezpieczeństwa produkcji,każdy instrument jest badany przez Narodowy Instytut Metrologii zgodnie z amerykańską normą ASTM1571-2006 i GB/t21387-2008 jako strona trzecia, a sprawozdanie z badania jest wydawane w celu uzyskania kwalifikacji prawnej.

5Wskaźniki techniczne

Można wykryć pełny zakres średnicy liny drutowej: Φ 1,5-300 - mm (konfigurowanie czujnika wymaga różnych specyfikacji serii)

Prędkość względna pomiędzy czujnikiem a liną: 0,0 - 6,0 m/s najlepsze: 0,3 - 1,5 m/s

Najlepsza przepaść między rękawem czujnika i liny jest 2 - 6 mm, a dopuszczalna przepaść jest 0 - 15 mm

Możliwość wykrywania uszkodzenia przewodu rozbitego (LF)

Jakościowa: dokładność wykrywania pojedynczego skupionego, zepsutego drutu jakościowa wynosi 99,99%

Ilościowość: liczba zerwanych korzeni w jednym miejscu pozwala na błędne osądzanie jednego lub jednego równorzędnego korzenia

Więcej niż 100 razy wykrycie ilościowe z pojedynczym, scentralizowanym zerwaniem korzenia bez błędu, wskaźnik dokładności ≥92%

Ilościowa stopa zmiany przekroju poprzecznego metalu (LMA)

Dopuszczalny błąd wrażliwości wykrywania powtarzalność: ±0,055%

Dopuszczalny błąd wskazania dokładności wykrycia: ± 0,2%

Możliwość wykrywania pozycji (L): błęd procentowy długości wykrycia: ±0,2%

Zasilanie: zasilanie akumulatorem komputera 5V

Masa czujnika: powszechnie stosowana specyfikacja < 10 kg

Temperatura otoczenia: -10°C~40°C ciśnienie atmosferyczne: 86~106Kpa wilgotność względna: ≤85%
