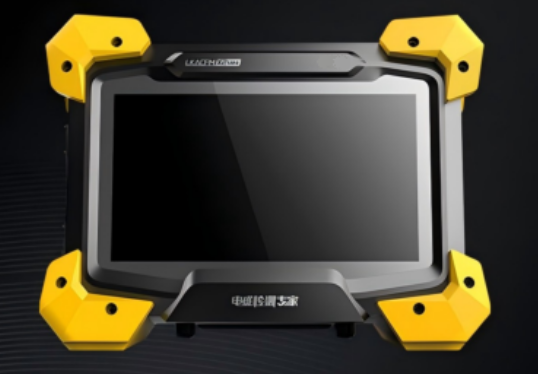

Inteligentny przyrząd do inspekcji metodą pola prądu przemiennego (ACFM)

Inteligentny instrument kontrolny pomiaru pola prądu przemiennego (ACFM)

Materiały stosowane- metali przewodzących ferromagnetycznych i niferromagnetycznych, w tym stali węglowej, stali nierdzewnej, aluminium itp.

Zakres zastosowania--Wykrywanie wad powierzchniowych i niemal powierzchniowych w konstrukcjach metalowych

Zastosowane wady--- zdolne do skutecznego wykrywania pęknięć powierzchniowych i innych wad liniowych

Głębokość inspekcji--- Maksymalna głębokość dla stali węglowej wynosi 3 mm; dla stali nierdzewnej 5 mm; dla aluminium 8 mm

Stabilność wykrywania---Minimalny wskaźnik wykrywania wad większy niż 90%

Dopuszczalne rodzaje powłok--- Nieprzewodzące powłoki, takie jak farby, żywica epoksydowa, asfalt itp.

Wymagania dotyczące funkcji oprogramowania:

1.     Funkcja zalecania parametrów, sugerująca odpowiednie sondy i parametry oparte na zestawie informacji o obiektach kontroli

2.     Funkcja regulacji czułości przyrządu, umożliwiająca kalibrację przy użyciu standardowych bloków badawczych

Funkcja kalibracji współczynnika głębokości usterki, umożliwiająca ustawienie współczynnika głębokości przy użyciu bloków testowych referencyjnych

3.     Funkcja regulacji pobudzenia, umożliwiająca regulację częstotliwości inspekcji i poziomu pobudzenia w zależności od obiektu inspekcji, z automatyczną regulacją wzrostu przyrządu

4.     Interfejs kontrolny oś pionowa obsługuje przełączanie między trybem obserwacji a trybem stałym, regulowany w dowolnym momencie

5.     Funkcja powiększania obrazu inspekcyjnego, umożliwiająca ręczne powiększanie i przeciąganie poziome w celu wyświetlania wyników

6.     Funkcja resetu obrazu, umożliwiająca jedno kliknięcie przywracanie powiększonych lub przeciągniętych obrazów

7.     Wspiera funkcję odtwarzania obrazu inspekcji dla wielu przeglądów

8.     Funkcja oznakowania funkcji. Kliknięcie przycisku oznakowania podczas inspekcji dodaje rozdzielcze do obrazu inspekcji do segmentowanego wyświetlania w raportach

9.     Po zidentyfikowaniu usterki, wybór jej obszaru pozwala na obliczenie długości usterki na podstawie danych kodera.Głębokość defektu otwierania powierzchni można obliczyć na podstawie zmienności sygnału Bx

10.  Wspiera niestandardowe formaty raportów inspekcyjnych i funkcję eksportowania raportów

11.  Wspiera przeglądanie raportów inspekcyjnych, obrazów i danych z historycznych plików projektów

Podstawowa konfiguracja

Jednostka gospodarza: 1 jednostka

Oprogramowanie do przechwytywania i analizy sygnałów:1 zestaw

Proba ołówka: 1 jednostka

Standardowa sonda (z koderem):1 jednostka

Kabel podłączający sondę: 1 jednostka

Ładowarka: 1 zestaw

Podręcznik użytkownika produktu: 1 zestaw

Dokumentacja jakościowa: 1 zestaw

Pudełko przyrządowe:1 zestaw

Badanie zestawu trzech elementów: opcjonalne

Wymagania dotyczące instrumentów

Maksymalny czas pracy: 16 godzin

Wymiary gospodarza: 225 mm* 172 mm* 76 mm

Waga: < 2,1 kg

Temperatura pracy: -10°C do 40°C

wilgotność pracy:<90% wilgotność względna powietrza

Wymagania dotyczące funkcji sprzętu

1.     Wspiera wiele typów sond, w tym sondę ołówkową i sondę standardową

2.     Wspiera konwencjonalne proby wieloelementów (nieobowiązkowe)

3.     Wspiera sondę o wysokiej temperaturze z synchroniczną funkcją kompensacji temperatury (nieobowiązkowa)

4.     Wspiera koder do rejestracji przemieszczenia przestrzennego w czasie rzeczywistym podczas kontroli

5.     Można wyświetlać widok planu sygnału Bx, widok planu sygnału Bz, diagram motyla i diagram gradientu

6.     Wspiera regulowaną częstotliwość inspekcji, zakres 1kHz-10kHz

7.     Wspiera regulowaną intensywność sygnału, automatyczną lub ręczną regulację

8.     Wspiera wymianę sond na gorąco, umożliwiając zmiany sond podczas inspekcji

9.     Wspiera wymianę na gorąco i odłączenie kodera

10.  Wspiera funkcję przycisku sondy: przyciski na sondzie mogą sterować funkcjami skanowania oprogramowania (np. start, stop, refresh)
