Przenośny ultradźwiękowy miernik grubości TG-100B z rozdzielczością 0,01 mm do przemysłu naftowego i stoczniowego
CECHY
1,Przyjęcie trybów pomiarowych PE i VERI umożliwia dokładny pomiar grubości różnych materiałów.
2,Zastosowanie precyzyjnego układu czasowego i modelu kalibracji V-PATH zapewnia szeroki zakres pomiarowy i wysoką precyzję pomiaru.
3,Rozdzielczość wyświetlacza 0,1 i 0,01 mm z możliwością przełączania.
5,Kontrast wyświetlacza ciekłokrystalicznego jest regulowany, a wyświetlacz z podświetleniem LED może być używany w różnych środowiskach.
6,Zasilany dwoma suchymi bateriami AA 1,5 V.
|

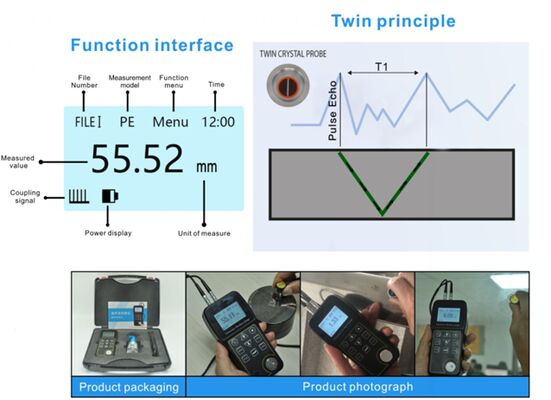

Teoria działania
|
Ultradźwięki
|
Dokładność
|
H<10mm±0,05mm
|
|
H≥10mm ±(0,05mm+H/100)mm
±0,1mm w zależności od materiału
|
|
Tryb testowy
|
PE/VERI
|
Zakres testowania
|
0,70-400mm
|
|
Rozdzielczość
|
0,1mm/0,01mm oba
|
Rozmiar wyświetlacza
|
2,0" FSTN,128*64 kratki, LED
|
|
Materiał testowy
|
Stal, żelazo, szkło,
|
Zakres prędkości
|
1000-9999m/s
|
|
Plastik, aluminium itp.
|
|
Pojemność pamięci
|
500 grup danych
|
System testowy
|
Metryczny/Angielski
|
|
Język
|
Angielski
|
Temperatura
|
0-50°C
|
|
Wilgotność
|
≤90%
|
Zasilanie
|
2*1,5V baterie AA
|
|
Rozmiar
|
150*71*33mm
|
Waga
|
160g
|
Obszar zastosowania
Miernik grubości opiera się na zasadzie pomiaru ultradźwiękowego odbicia impulsu. Nadaje się do pomiaru grubości różnych materiałów, które mogą odbijać się od tylnej strony miernika. Przyrząd pomiarowy może dokładnie mierzyć wszelkiego rodzaju płyty i wszelkiego rodzaju części przetworzone. Może być szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, stoczniowym, lotniczym, kosmicznym i innych dziedzinach. W zależności od zastosowania przyrząd jest podzielony na typ podstawowy,typ wysokotemperaturowy, typ żeliwny i typ precyzyjny.
Wybór sondy
|
Model
|
Cechy
|
Częstotliwość
(MHz)
|
Średnica
(mm)
|
Zakres testowania
(mm)
|
Dopuszczalna
Temperatura
|
|
5M
Sonda standardowa
|
Uniwersalna
|
5
|
10
|
1,0~250,0
|
-10~60°C
|
|
2M
Sonda do ziarna grubego
|
Specjalna
|
2
|
12
|
2,0~ 500,0
|
|
7M
Sonda o małej średnicy
|
7,5
|
6
|
0,75~35,0
|
|
H2M
Sonda wysokotemperaturowa
|
3
|
12
|
4,0~80,0
|
-10~350°C
|
Kalibracja:Ustawienie zerowe
Funkcja odczytu Max / Min / Avg jest realizowana za pomocą oprogramowania komputerowego.
Wyjście danych: interfejs USB.
Konfiguracja standardowa:
Miernik grubości 1
Sonda (dwuelementowa 5M 10mm) 1
Bateria alkaliczna 2
Sprzęgacz 1
Walizka 1
Instrukcja obsługi 1
Kabel USB 1
Akcesoria opcjonalne
Różne sondy
Sprzęgacz do wysokich temperatur
Blok kalibracyjny
