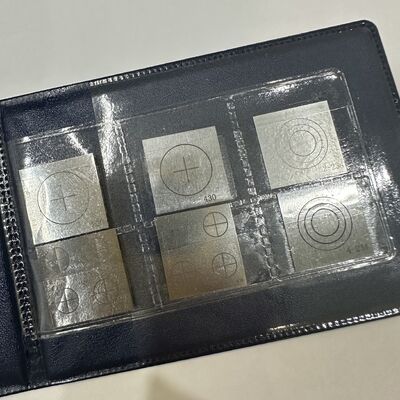

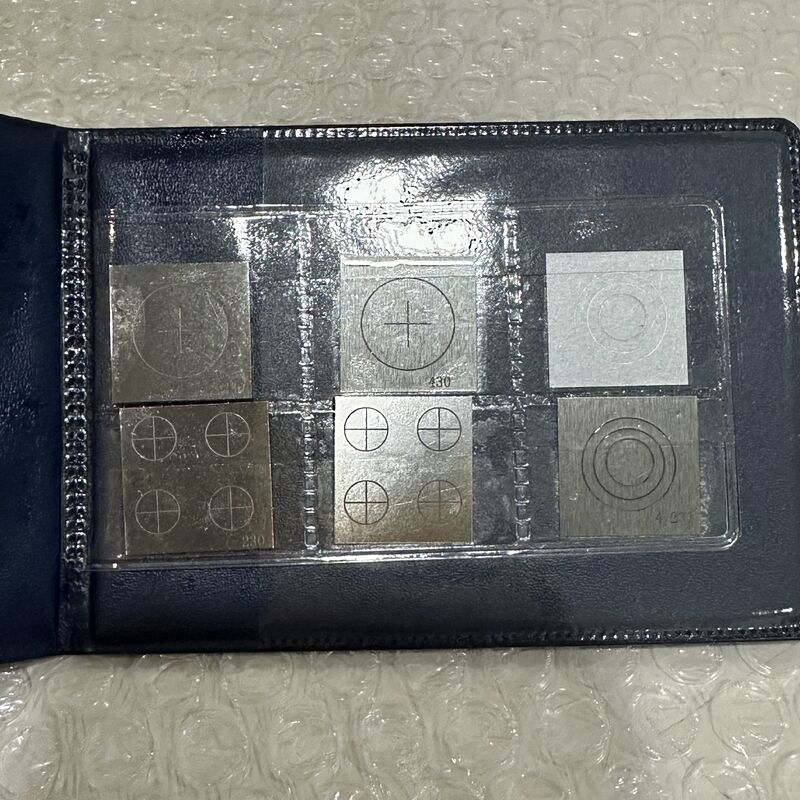

Wskaźniki kontroli jakości QQI dla inspekcji MPI

Pozycje kontrolne

Warunki, metoda i wymagania badania

Kolor

Powierzchnia metalu jasnosrebrzysta, bez rdzy, zadrapań, korozji itp.

Płaskość

Umieść próbkę na gołej płycie, całkowicie równolegle. Bez zagnieceń. Bez zadziorów. Chropowatość powierzchni RA wynosi 0,8 um

Rozmiar blachy i rowka tnącego

Długość boku próbki badanej za pomocą milscale wynosi 0,75 cala x 0,75 cala.

Średnia grubość próbki CX-230 wynosi 0,002 cala.

Sztuczny symbol wady „o” i symbol „+” badane pod precyzyjnym mikroskopem znajdują się na środku próbki.

Średnica symbolu „o” wynosi 0,507 cala, symbolu „+” wynosi 0,25 cala.

Grubość próbki CX-230 wynosi 0,002 cala.

Głębokość rowka wynosi 0,0008 cala; szerokość rowka wynosi 0,007 cala.

Jakość

Badania fizyczne i chemiczne wykazały, że metal jest wykonany z płyty ze stali parkowej 1005 o czystości elektromagnetycznej.

Wynik analizy surowców jest zgodny z zasadą GB6985,

Pozycje kontrolne

Warunki, metoda i wymagania badania

Kolor

Powierzchnia metalu jasnosrebrzysta, bez rdzy, zadrapań, korozji itp.

Płaskość

Umieść próbkę na gołej płycie, całkowicie równolegle. Bez zagnieceń. Bez zadziorów. Chropowatość powierzchni RA wynosi 0,8 um

Rozmiar blachy i rowka tnącego

Długość boku próbki badanej za pomocą milscale wynosi 0,75 cala x 0,75 cala. Średnia grubość próbki CX-430 wynosi 0,004 cala. Sztuczny symbol wady „o” i symbol „+” badane pod precyzyjnym mikroskopem znajdują się na środku próbki. Średnica czterech symboli „o” wynosi 0,507 cala, symbolu „+” wynosi 0,25 cala.

Grubość próbki CX-430 wynosi 0,004 cala. Głębokość rowka wynosi 0,0012 cala,

szerokość rowka wynosi 0,007 cala.

Jakość

Badania fizyczne i chemiczne wykazały, że metal jest wykonany z płyty ze stali parkowej 1005 o czystości elektromagnetycznej.

Wynik analizy surowców jest zgodny z zasadą GB6985,

Pozycje kontrolne

Warunki, metoda i wymagania badania

Kolor

Powierzchnia metalu jasnosrebrzysta, bez rdzy, zadrapań, korozji itp.

Płaskość

Umieść próbkę na gołej płycie, całkowicie równolegle. Bez zagnieceń. Bez zadziorów. Chropowatość powierzchni RA wynosi 0,8 um

Rozmiar blachy i rowka tnącego

Długość boku próbki badanej za pomocą milscale wynosi 0,75 cala x 0,75 cala. Średnia grubość próbki 3C2-234 wynosi 0,002 cala. Trzy sztuczne symbole „o” badane pod precyzyjnym mikroskopem znajdują się na środku próbki.

Średnica dużego „o” wynosi 0,507 cala,

średniego „o” wynosi 0,383 cala, małego „o” wynosi 0,258 cala,

Próbka 3C2-234, duże „o”, grubość: 0,002 cala,

głębokość rowka: 0,0004 cala, szerokość rowka: 0,007 cala,

średnie „o”, grubość: 0,002 cala, głębokość rowka:

0,0006 cala, szerokość rowka: 0,007 cala, małe „o”,

grubość: 0,002 cala, głębokość rowka: 0,0008 cala,

szerokość rowka: 0,007 cala.

Jakość

Badania fizyczne i chemiczne wykazały, że metal jest wykonany z płyty ze stali parkowej 1005 o czystości elektromagnetycznej.

Wynik analizy surowców jest zgodny z zasadą GB6985,
