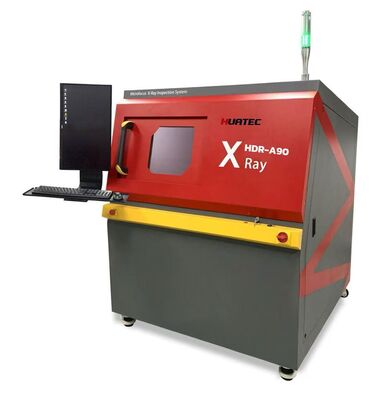

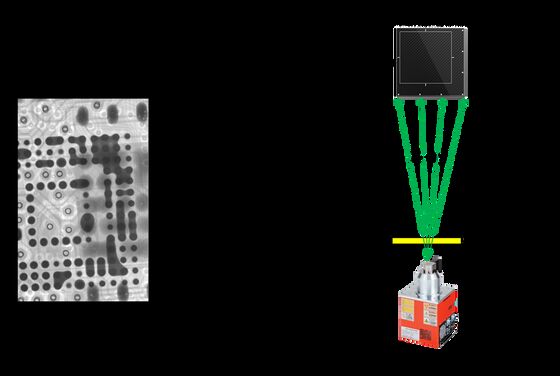

HDR-A90 Mikrofokusowy Układ Inspekcji Promieniowania Rentgenowskiego Detektor wad NDT Przemysłowy

Źródło promieniowania rentgenowskiego

Rodzaj

Zamknięte, mikrofokusa

Maksymalne napięcie rury

90 kV

Maksymalny prąd w rurze

200 μA

Rozmiar punktu ogniskowego

5 μm

Funkcja

Automatyczne podgrzewanie

Detektor płaskich paneli

Obszar skuteczny

130 mm*130 mm

Wielkość pikseli

85 μm

Rozstrzygnięcie

1536*1536

Prędkość obrazu

20 klatek na sekundę

kąt nachylony

60°

Tabela

Wielkość

530 mm*530 mm

Obszar wykrywalny

500 mm*500 mm

Maksymalne obciążenie

10 kg

Wyposażenie

Zwiększenie

Geometria 200X

System 1500X

Prędkość kontroli

Maksymalnie 3,0 s/punkt

Wymiary

1360 mm (L) * 1365 mm (W) * 1730 mm (H)

Waga

1200 kg

Zasilanie

AC110-220V 50/60HZ

Maksymalna moc

1500 W

PC przemysłowe

I5 CPU, 8G RAM, 500GB SSD

Wyświetlacz

24 ′′ HDMI LCD

Bezpieczeństwo

Wyciek promieniowania

Brak wycieku, norma międzynarodowa: ≤ 1μSv/h

Okno obserwacyjne ze szkła ołowiowego

Przejrzystość ołowianych okien chroni przed promieniowaniem w celu obserwacji stanu wewnętrznego.

Bezpieczne zamknięcie okien i tylnych drzwi

Gdy użytkownicy otworzą okno lub tylne drzwi, rurka rentgenowska wyłącza się natychmiast.

Przełącznik bezpieczeństwa elektromagnetycznego

Po włączeniu zdjęcia rentgenowskiego użytkownik nie może otworzyć okna obserwacyjnego.

Zatrzymanie awaryjne

Obok pozycji działania naciśnij, aby wyłączyć

Ochrona rur

Użytkownik nie może zostawić oprogramowania, jeśli nie zamkniesz rurki rentgenowskiej.

Moduł funkcji

Operacja

Klawiatura i mysz mogą zakończyć wszystkie operacje

Rury rentgenowskie

kontrolę

Za pomocą myszy, aby kliknąć przycisk X można włączyć lub wyłączyć rentgen.lub typu do regulacji.

Pasek stanu

Wskazuje stan blokady, stan przedgrzewania i stan rentgenowskie poprzez wymiennie migające czerwone i zielone.

Dostosowanie efektu obrazu

Jasność, kontrast i wzrost obrazu można swobodnie regulować w celu uzyskania zadowalającego wyniku.

Wykaz produktów

Użytkownicy mogą zapisywać parametry kontroli, takie jak pozycja osi Z, jasność, kontrast i zwiększenie, i mogą bezpośrednio wywołać parametry podczas kontroli tego samego produktu,w celu poprawy efektywności kontroli.

Nawigacja

okienko

Po zrobieniu zdjęcia, kliknij dowolne miejsce na zdjęciu, a stół przeniesie się do miejsca, na którym klikniesz i wyświetla na ekranie.

Status osi ruchu

Wyświetlać współrzędne w czasie rzeczywistym.

Wynik kontroli

Wyniki pomiarów (prędkość próżni, odległość, powierzchnia itp., ustawione przez użytkowników) są wyświetlane w porządku.

System regulacji prędkości

Prędkość ruchu każdej osi może być regulowana na wolne, normalne i szybkie.

Wskaźnik bezczynności

pomiar

Automatyczne obliczanie

Oprogramowanie automatycznie znajduje i mierzy krawędź kuli lutowej w prostokącie, podkładce i wewnętrznych pustkach,i można uzyskać dane o wysokości próżni, powierzchnia kuli lutowej, obwód, największa prędkość próżni, długość i szerokość oraz wskazuje NG lub OK na czerwono i zielono.

Dostosowanie parametrów

Użytkownicy mogą regulować próg skali szarości, piksele, kontrast, filtrowanie rozmiarów i inne parametry, aby uzyskać dokładne wyniki automatycznego obliczania.

Dodanie pustek

ręcznie

Użytkownicy mogą narysować wielokąt lub wolną figurę i obliczyć ją jako pustkę w szybkości pustki.

Zapisz

parametry

Użytkownicy mogą zapisywać parametry, takie jak próg skali szarości, piksele, kontrast, filtrowanie rozmiarów i inne parametry, i mogą bezpośrednio wywołać parametry podczas wykrywania tego samego produktu,w celu poprawy wydajności wykrywania.

Inne funkcje pomiarowe

Odległość

Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć pionową odległość od punktu C do linii bazowej.

Wskaźnik odległości

Jest on najczęściej stosowany do pomiaru szybkości lutowania otworu.Odległość pionową od punktu D do linii wyjściowej dzielimy przez odległość pionową punktu C, aby uzyskać współczynnik procentowy pionowej odległości D do C.

Kąt

Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć kąt między promieniami BA i BC.

Radiusz

Jest on najczęściej używany do pomiaru okrągłych elementów, takich jak kulki lutowe.

Obwód

Najczęściej jest używany do pomiaru składników kwadratowych, kliknięcia dwóch punktów w celu określenia kwadratu, pomiaru długości, szerokości i powierzchni.

Automatyczna kontrola

Ustawienie ręczne

Użytkownicy mogą ustawić dowolne pozycje na stole jako punkty kontroli, oprogramowanie automatycznie sprawdzi i zapisze obraz.

Zestaw

W przypadku regularnych punktów kontroli użytkownicy muszą tylko ustawić dwa punkty kontroli oraz liczbę wierszy i kolumn, oprogramowanie automatycznie sprawdzi każdy punkt i zapisze zdjęcia.

Automatyczne

identyfikacja

W przypadku punktów kontrolnych o oczywistych cechach oprogramowanie automatycznie identyfikuje pozycje, mierzy i zapisuje obraz.
