Porównanie grubości stali Próbka Blok Maszynowa Szlifowanie Próbka standardowa

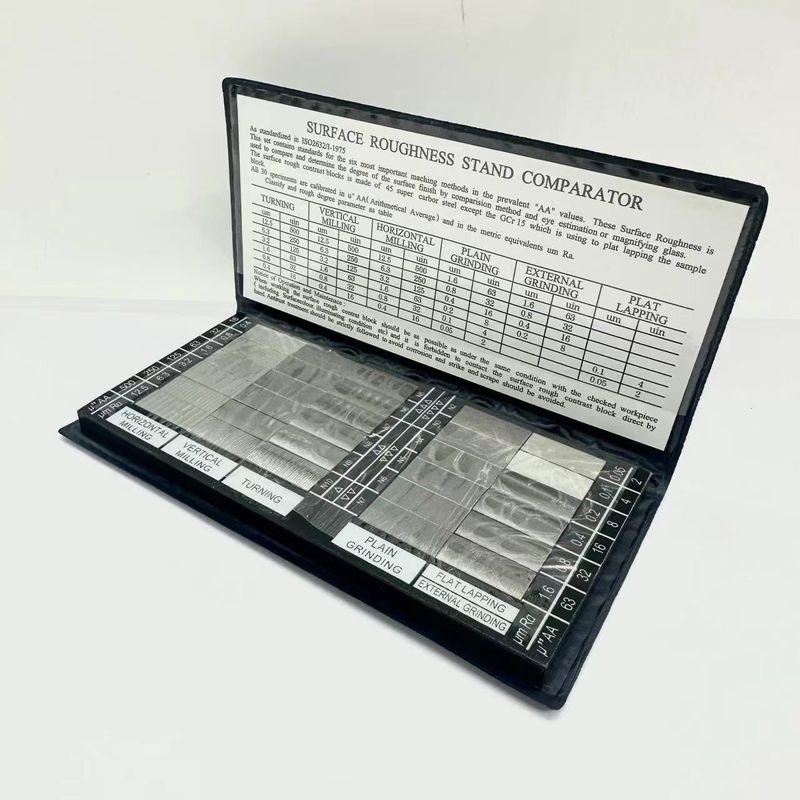

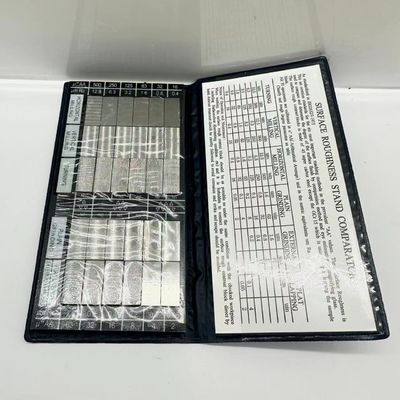

- Ja. Użycie:Blok próbki porównawczej grubości powierzchni jest używanym narzędziem pomiarowym
w celu sprawdzenia szorstkości powierzchni części mechanicznych po obróbce metodą porównawczą, poprzez wizualne porównanie z obróbką lub przy użyciu szkła powiększającego,można określić stopień nierówności powierzchni.
|
Zgodnie ze standardem ISO 2632/I-1985 Ten zestaw zawiera normy dla sześciu najważniejszych metod obróbki w dominujących wartościach AA. Te grubości powierzchni są używane do porównania i określania stopnia powierzchni wykończonej metodą porównania i oceny oczu lub szkła powiększającego.Powierzchnia surowych bloków kontrastowych jest wykonana z stali 45 super karbonu z wyjątkiem GCr15 który jest używany do płaskich lapping bloku próbki. Wszystkie 30 próbek jest kalibrowanych w u"AA ((Arytmeticzna średnia) i w metrycznych ekwiwalentach um Ra.Klasyfikować i parametry stopnia jako tabelę.
|
Zawiadomienie o eksploatacji i konserwacji: w przypadku obróbki powierzchni grubości bloku kontraktowego powinna być możliwa w takim samym stanie jak w przypadku sprawdzone przedmiot obróbki (w tym warunki oświetlenia kolorów powierzchni itp.) i zakazane jest bezpośrednie ręczne stykanie się z brudzą kontrastą powierzchni.Należy ściśle przestrzegać procedury antyrostycznej w celu uniknięcia korozji oraz unikać uderzeń i zadrapania..
|
|
|
- Tak.
|
uin
|
- Tak.
|
uin
|
- Tak.
|
uin
|
|
- Tak.
|
uin
|
- Tak.
|
uin
|
|
|
12.5
|
500
|
12.5
|
500
|
12.5
|
500
|
1.6
|
63
|
1.6
|
63
|
|
|
6.3
|
250
|
6.3
|
250
|
6.3
|
250
|
0.8
|
32
|
0.8
|
32
|
|
|
3.2
|
125
|
3.2
|
125
|
3.2
|
125
|
0.4
|
16
|
0.4
|
16
|
|
|
1.6
|
63
|
1.6
|
63
|
1.6
|
63
|
0.2
|
8
|
0.2
|
8
|
|
|
0.8
|
32
|
0.8
|
32
|
0.8
|
32
|
0.1
|
4
|
0.1
|
4
|
|
|
0.4
|
16
|
0.4
|
16
|
0.4
|
16
|
0.05
|
2
|
0.05
|
2
|
|
|
HORIZONTALNE MOLENIE
|
WERTIKALNIE MOLENIE
|
Zwracanie
|
Główną rolą
|
Wykonanie szlifowania
|
|
|
Płaskie łapki
|
|
|
II. Materiały i specyfikacje:
Materiały: Z wyjątkiem bloków próbkowych do szlifowania, które są wykonane z materiału GCr15, wszystkie pozostałe bloky próbkowe są wykonane z 45 wysokiej jakości stali konstrukcyjnej węglowej.
Specyfikacje: W sumie istnieją trzy rodzaje.
1Siedem grup bloków próbkowych (tornik, obróbka, frezowanie, frezowanie płaskie, szlifowanie płaskie, szlifowanie zewnętrzne i szlifowanie)
2Sześć grup bloków próbkowych (tornik, obróbka, frezowanie powierzchni, frezowanie płaskie, szlifowanie płaskie, szlifowanie zewnętrzne)
3. pojedyncza grupa bloków próbkowych (blok próbkowy z przekładni, blok próbkowy ze szlifierki, blok próbkowy z fresowania powierzchni, blok próbkowy z płaskiego żelaza, blok próbkowy z płaskiego szlifowania, blok próbkowy zewnętrznego szlifowania,blok próbki szlifowania, blok próbki maszyny do wiercenia)
III. Parametry klasyfikacji i grubości są następujące w tabeli:
Metoda produkcji Pręty Płaszczyzna frezowanie końcowe Płaskie frezowanie Polerowanie Szlifowanie zewnętrzne Szlifowanie Młyn wiertniczy
IV. Środki ostrożności dotyczące stosowania i konserwacji:
Przy użyciu bloku próbki porównawczej należy go umieszczać w takich samych warunkach co badany element (w tym kolor powierzchni, warunki oświetlenia itp.).Nie dotykaj bezpośrednio bloku próbki porównawczej rękamiWdrożyć rygorystyczne środki antyrostyczne, aby zapobiec zardzewieniu i uniknąć zadrapań.
| Ten zestaw zawiera normy sześciu najważniejszych metod obróbki w przeważających wartościach AA.Te nierówności powierzchni są używane do porównania i określania stopnia wykończenia powierzchni metodą porównania i oceny oczu lub szkła powiększającegoPowierzchnia bloków kontastowych jest wykonana z stali 45 superkarbor, z wyjątkiem stali GCr15, która jest używana do obróbki bloku próbkowego.Wszystkie 30 próbek jest kalibrowanych w u'AA (średnia arytmetyczna) i w metrycznych ekwiwalentach um Ra. |
