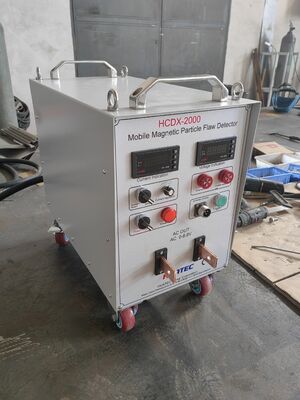

Mobilny detektor wad AC/DC HCDX-2000 do badań MPI w przemyśle lotniczym i samochodowym

Przenośny wykrywacz wad magnetycznych HCDX-2000 do badań MPI w przemyśle lotniczym i samochodowym

Przenośny wykrywacz wad z cząstkami magnetycznymi HCDX-2000 nadaje się do wykrywania detali za pomocą magnesowania prądem przemiennym. Posiada funkcję rozmagnesowania i nie wymaga dodatkowej konfiguracji zestawu do rozmagnesowania.

Jako kontroler tego wykrywacza wad z cząstkami magnetycznymi zastosowano 8-bitowy mikrokontroler, a ciągłą regulację prądu magnesowania można zrealizować poprzez precyzyjne zbieranie sygnału przejścia przez zero napięcia przemiennego i sygnału regulacji prądu. Posiada funkcję ograniczenia maksymalnego prądu. Dzięki funkcji sterowania fazowego, detektor nadaje się zarówno do techniki ciągłej, jak i resztkowej.

Wartość prądu jest wyświetlana na amperomierzu analogowym lub cyfrowym. Zestawy sond i przycisk spustowy służą do pracy w wąskich przestrzeniach.

Prąd wyjściowy jest automatycznie zmniejszany z wartości początkowej do zera podczas rozmagnesowania. W urządzeniu zastosowano przełącznik bezdotykowy.

Ten detektor można podłączyć do zestawów sond (ręcznych zestawów elektrod) lub kabla spiralnego (elastycznej cewki). Dostępne są również cewki lub elektrody zaprojektowane dla tego urządzenia, aby stać się prostą maszyną kontrolną jako opcja.

Tabela konfiguracji:

Uwagi: “●”oznacza standard, podczas gdy “○”oznacza opcję.

Charakterystyka:
Przenośna jednostka główna:
Może być używana jako zasilanie do magnesowania okrężnego
Może być używana jako zasilanie do magnesowania wzdłużnego

Prosta maszyna kontrolna:
Elektroda do magnesowania okrężnego
Cewka do magnesowania okrężnego
Ręczna regulacja elektrody tylnej
Zlew ze stali nierdzewnej
Zbiornik ze stali nierdzewnej (zawiera pompę natryskową i pompę mieszającą)
Pistolet natryskowy
Atrament magnetyczny może być ponownie użyty
Obsługiwane są czarne cząstki magnetyczne, czerwone cząstki magnetyczne, fluorescencyjne cząstki magnetyczne
Światło UV jako opcja do testowania fluorescencyjnych cząstek magnetycznych

Główne funkcje:

*Metoda wykrywania wad: metoda słupkowa, metoda uzwojenia, metoda cewki

*Metoda magnesowania: magnesowanie prądem przemiennym, magnesowanie prądem stałym (HWDC/FWDV)

*Metoda rozmagnesowania: rozmagnesowanie prądem przemiennym wykorzystuje zdalne rozmagnesowanie (metoda tłumienia), a rozmagnesowanie prądem przemiennym wykorzystuje rozmagnesowanie o ultra-niskiej częstotliwości

Magnesowanie: użyj obu końców pręta wsporczego, aby dotknąć obszaru wykrywania wad płyty stalowej, a rozstaw prętów wynosi 0-500 mm (dostosuj rozstaw zgodnie z doświadczeniem)

Lub zaciśnij oba końce płyty stalowej za pomocą zacisków drutowych

Rozmagnesowanie: Owiń całą część kablem, z krokiem około 20-30 cm. Podłącz oba końce kabla do wykrywacza wad. Metoda połączenia jest taka sama jak przy magnesowaniu.
