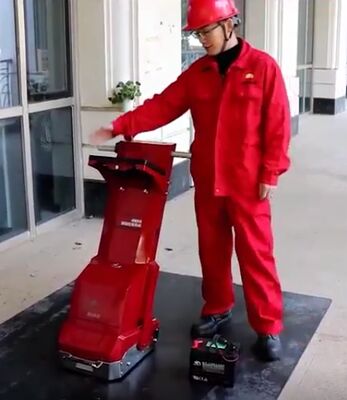

HMFL-M900 Magnetyczny detektor wycieku strumienia wózek do pionowego zbiornika magazynowego

2.1 System host performance indicators:

2.1.1 Host display 12.1-calowy przemysłowy capacitive touch screen all-in-one machine, CPU Intel Core I7, 8GB pamięci DDR3, 128GB solid-state drive, ultra-thin magnesium aluminum shell packaging design,system chłodzenia bez wentylatora, brak przechowywania ruchomych części, wymiany danych i transmisji sygnałów przy użyciu interfejsu USB;

2.1.2 Ma funkcję wykonywania w czasie rzeczywistym wyświetlenia poziomu baterii;

2.1.3 Dane mogą być przechowywane i odtwarzane;

2.1Bateria 12V 33Ah może zapewnić ciągłą pracę przez 10 godzin.

2.2Wskaźniki wydajności jednostki wykrywającej pobudzenie:

2.2.1 Zasada operacyjna: zintegrowane testy nieniszczące wycieków strumienia magnetycznego, pozyskiwanie i przetwarzanie sygnałów z wycieków strumienia magnetycznego oraz inteligentna analiza danych;

2.2.2 Metoda magnetyzacji: neodymium iron boron permanent magnet magnetization;

Instrument ma 96 kanałów sygnałowych.

★2.2.4 szerokość skanowania 300 mm;

★2.2.5 Testing thickness: grubość6-20 mm.,

2.2.6 Potrafi przeniknąć 6 mm nieferromagnetycznych materiałów;

2.2.7 The excitation detection channel unit adopts tunnel magnetoresistance (TMR) technology to detect leakage magnetic signals. Compared with Hall sensors,TMR magnetyczne czujniki mają wrażliwość 5-6 razy wyższą., doskonała stabilność termiczna, i wysoki współczynnik sygnału do hałasu;

2.2.8 The spacing between magnetic sensor arrays is 10mm, and the displacement encoder collects data every 1.5mm of movement;

★2.2.9 Sensywność wykrywania: 20% redukcja grubości ściany (grębość: 6-16 mm)

40% zmniejszenie grubości ściany (grubość 16.5-20 mm);

★2.2.10 ma zdolność do szybkiego lokalizowania poszczególnych wad, z dokładnością pozycjonowania≤5 mm;

★2.2.11 ma zdolność do rozróżniania usterek korozyjnych na górnej i dolnej powierzchni,i może określić rozkład lokalizacji i wielkości korozji na górnej i dolnej powierzchni płyty dna zbiornika.

2.3 Wskaźniki wydajności jednostki napędowej

2.3.1 Tryb jazdy: 200W DC bez szczotkisilnikfor driving, or can be freely switched to manual drive; lub może być swobodnie przełączany na napęd manualny;

2.3.2 System napędu silnika ma funkcję regulacji prędkości, która może dostosować prędkość zgodnie z potrzebami każdego operatora, zmniejszając intensywność pracy operatorów;

2.3.3 Prędkość wykrywania: Prędkość może być regulowana od 0 do 0.6m/s.

2.4 Wskaźniki wydajności oprogramowania systemowego (data acquisition software, data analysis software, and graphics processing software):

2.4.1 System oprogramowania jest wyświetlany w czystym chińskim i może szybko i kompleksowo wykryć całą płytę dna zbiornika, ocenić czy jest korozja i określić stopień korozji.To może osiągnąć real-time zbieranie danychMoże automatycznie rysować mapy dna zbiornika, widoki całego zbiornika, widoki pojedynczej planszy, dodawać płyty pierścieniowe,i może wyświetlać i analizować w czasie rzeczywistym przy użyciu wartości progu wad i trwałych trybów wykrywania;

★2.4.2 Niezależne oprogramowanie do przetwarzania danych PC, zdolne do obsługi błędów podczas wykrywania zadań,i dostosowany do różnych modeli biurowych komputerów stacjonarnych i laptopów;

2.4.3 Run data acquisition software and analysis software on the PC platform under the Windows platform. /Run data acquisition software and analysis software on the PC platform. /Run data acquisition software and analysis software on the PC platform under the Windows platform. /Run data acquisition software and analysis software on the PC platform under the Windows platform.Oprogramowanie do raportowania systemu może automatycznie wyświetlać wyniki wykrywania całego płytki dna zbiornika w graficzny sposób., zlokalizuj obszar korozji, i użyj różnych kolorów, aby odróżnić nasilenie korozji;

2.4.4 Equipped with sturdy and durable touch sensitive industrial grade computers for easy operation in harsh environments of storage tanks. W stanie real-time zbierania danych, przechowywania, wyświetlania,i analizyOprogramowanie do pozyskiwania danych systemu może nie tylko uzyskać wszystkie sygnały o wycieku pola magnetycznego, ale także wyświetlić konkretne lokalizacje wad i nasilenie korozji w czasie rzeczywistym;

2.4.5 Automatically generate a detection report for the entire tank bottom plate, design and add a patching function, with the ability to count defects between the entire tank and the single plate, automatycznie generować raporty wykrywania dla całego zbiornika, zaprojektować i dodać funkcję patchingu, z możliwością liczenia wad między całym zbiornikiem a pojedynczą płytą,i porównaj cały zbiornik i pojedynczy talerz;

★2.4.6 Multi language settings for operating software, optional (Simplified, Traditional, English).

2Funkcjonalne wskaźniki:

★2.5.1 The instrument handle has a folding function, which can avoid the floating roof support rod when detecting floating roof tanks after folding, reducing detection blind spots..1 Ruch instrumentu ma funkcję składania, która może uniknąć pływającego sztabu wsparcia dachu podczas wykrywania pływających zbiorników dachu po składaniu, zmniejszając wykrywanie ślepych plam;

★2.5.2 Nowa funkcja oświetlenia LED z przodu i z tyłu,który może wykryć kierunki do przodu i do tyłu i uczynić spodnią płytkę wyraźnie widoczną, gdy światło wykrywające w zbiorniku jest niewystarczające;

2.5.3 Instrument posiada technologię eliminowania elektrycznych iskry, która może zapobiegać wypadkom spowodowanym przez elektryczne iskry podczas wymiany baterii;

2.5.4 Przyjmowanie unikalnej metody wsparcia prętem hydraulicznym może znacznie zmniejszyć intensywność pracy podczas operacji inspekcyjnych wewnątrz zbiornika magazynowego.

2.5.5 Przyjąć najnowszą generację systemu sterowania obwodami sprzętowymi, modulować i izolować każdą część obwodu, poprawić stabilność produktu,i zmniejszyć ryzyko manualnej nieprawidłowości podczas pracy z instrumentem.

2.6 Inne wskaźniki wydajności:

2.6.1 waga instrumentu: nieprzekraczająca 65 kg;

2.6.2 Pudełko opakowaniowe: spełnia międzynarodowe standardy transportu lotniczego.
