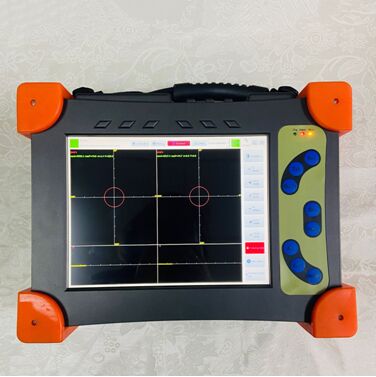

Dwuczęstotliwościowy defektoskop wirowo-prądowy wykrywa wady w materiałach metalowych

Podwójna częstotliwość wykrywacza wad prądów wirowych wykrywa wady metalu w materiałach metalowych

Seria HUATEC HEF-600 to nowy wykrywacz wad prądów wirowych naszej firmy. Jest to instrument integrujący cztery funkcje: konwencjonalne prądy wirowe, pamięć magnetyczną (opcjonalnie), grubościomierz (opcjonalnie), pomiar przewodności elektrycznej (opcjonalnie), sortowanie twardości (opcjonalnie). Użytkownicy mogą wybrać odpowiednie funkcje w zależności od potrzeb, co pozwala skutecznie obniżyć koszty detekcji. Jednocześnie instrument wyposażony jest w wydajne dwurdzeniowe procesory, wbudowany system operacyjny. Wykorzystuje najbardziej zaawansowaną cyfrową technologię elektroniczną, techniki testowania pamięci magnetycznej i technologię mikroprocesorową. Jest w stanie wykrywać wady metalu w materiałach metalowych oraz identyfikować rodzaje stopów i warunki obróbki cieplnej, zmiany grubości itp. Posiada menu wyświetlające wszystkie ustawienia i opcje menu, jest bardzo praktycznym, łatwym w obsłudze, wielofunkcyjnym, przenośnym urządzeniem do testowania prądów wirowych, a także umożliwia pomiar przewodności elektrycznej i grubości powłok niemetalowych.

Zakres częstotliwości detekcji: 50 Hz-10 MHz, wzmocnienie: 0-90,0 dB, faza: 0-359 stopni, w tym ustawienie fazy odrywania, wybór obciążenia równoważącego w inspekcji absolutnej i różnicowej, szeroko spełniające Twoje potrzeby detekcji. Jest mały i lekki, a jego konstrukcja opakowania spełnia wymagania ergonomii. Wbudowana wysokowydajna ładowalna bateria litowa, która może pracować nieprzerwanie przez ponad 12 godzin. Jest to idealne rozwiązanie dla inżynierów terenowych, niezależnie od tego, czy wspinają się po schodach, przeciskają przez wąskie przejścia, czy pracują na wysokości. Duży, kolorowy wyświetlacz LCD o wysokiej rozdzielczości jest doskonale widoczny w każdych warunkach oświetleniowych.

Instrument może realizować obsługę "na ślepo". W zależności od wymaganego zadania detekcji, parametry procesu, takie jak częstotliwość, wzmocnienie i faza, są wstępnie ustawiane przez profesjonalistów. W rzeczywistym pomiarze parametry procesu testowego można dostosować w dowolnym momencie. Operatorzy mogą pracować bez specjalistycznego szkolenia przez długi czas.

Ten przenośny instrument jest dostępny w przemyśle lotniczym, kosmicznym, energetycznym i petrochemicznym do testowania w eksploatacji miedzi, tytanu, aluminium, cyrkonu i innych pomiarów. Może tłumić sygnały zakłócające spowodowane nierównością materiałów obrabianych, osadami, brudem i drganiami, aby uzyskać lepszą precyzję. Ze względu na w pełni cyfrowe projekty, możliwe jest ustawienie standardowej procedury testowej w instrumencie, którą użytkownicy mogą wykorzystać podczas inspekcji.

2. Parametry

*Duży ekran, wysoki pomiar 10,4-calowy kolorowy wyświetlacz LCD

*Częstotliwość: podwójna częstotliwość

*Zakres częstotliwości: 10 Hz ~ 10 MHz, krok: 1 / 5 / 10

* Wzmocnienie sprzętowe: 0-40 dB, min krok 0,1 dB, wzmocnienie programowe: 0-99 dB, min krok 0,1 dB

*Faza: 0 ~ 359 ° i 1 ° na każdy bieg

*Tryb wyświetlania: impedancja, baza czasu, punkt i linia

*Pamięć danych 30 GB na wartości i grafiki

*System operacyjny: Linux 3.0

*Język obsługi: angielski

*Prosta obsługa, podpowiedzi na ekranie w czasie rzeczywistym i dialog człowiek-maszyna

*Pomoc graficzna i tekstowa online z klawiszy skrótu.

*Filtrowanie cyfrowe: można ustawić częstotliwość górnoprzepustową i dolnoprzepustową

*Współczynnik filtra: 0-4000

*Szybkie cyfrowe elektroniczne równoważenie

*Automatyczny / ręczny pomiar amplitudy i fazy

*Okno alarmowe: wachlarzowe, prostokątne, okrągłe

*Wybór tła układu współrzędnych prostokątnych i biegunowych

*Automatyczne wyświetlanie kalendarza i czasu

*Zasilanie: 110V ~ 220V (-20% ~ +20%) 50 ~ 60Hz, zużycie energii 10W

*Wbudowana ładowalna bateria litowa

*Wymagania adaptera: DC15.6V, 6A

*Czas pracy na baterii: ≥8h

*Temperatura pracy: -10°C -50°C

*Wilgotność względna: ≤80%

*Wymiary (szer. * wys. * gł.): 320 mm X 235 mm X 103 mm

*Waga: 3 kg, z baterią

*Port USB: 2 porty

*Port RS-231: 1 port

*Wyjście wideo: Standardowe wyjście VGA

*Wyjście alarmowe: 8

*Wejście startowe: 8

*Wejście enkodera: 1

*Kanały testowe: 1-4

*Napęd sondy: 1-16

*Tryb wyświetlania: Pełna krzywa, wygaszanie

*Detekcja: Pełna fala, dodatnia półfala, ujemna półfala, fala RF

*Filtr falowy: 3-stopniowe filtrowanie

3. Zasada działania

Wykrywacz wad prądów wirowych to metoda badań nieniszczących oparta na zasadzie indukcji elektromagnetycznej, odpowiednia dla materiałów przewodzących. Jeśli przewodnik zostanie umieszczony w polu magnetycznym zmiennym, w przewodniku pojawi się prąd indukowany, czyli prąd wirowy. Z powodu zmian różnych czynników (takich jak przewodność, przenikalność, kształt, rozmiar i defekt) samego przewodnika, prąd indukowany ulegnie zmianie. Wykorzystując to zjawisko, można określić naturę, stan i defekt przewodnika.

Wykrywacz wad prądów wirowych polega na zbliżeniu przewodnika do cewki z prądem zmiennym, a pole magnetyczne zmienne jest wytwarzane przez cewkę. Pole magnetyczne zmienne przechodzi przez przewodnik i indukuje z nim pole elektromagnetyczne, tworząc w przewodniku prąd wirowy. Prąd wirowy w przewodniku wytworzy również własne pole magnetyczne. Wpływ pola prądu wirowego zmieni również siłę pierwotnego pola magnetycznego, co doprowadzi do zmiany napięcia i impedancji cewki. Dlatego siła i rozkład prądu wirowego ulegną zmianie, gdy na powierzchni przewodnika lub w jego pobliżu wystąpią defekty, lub gdy zmieni się mierzony materiał metalowy. Zmiana prądu wirowego spowoduje zmiany napięcia i impedancji cewki detekcyjnej. Na podstawie tej zmiany możemy pośrednio poznać istnienie defektów w przewodniku i czy nastąpiła zmiana właściwości materiałów metalowych.

4. Przewodnik po modelach

5. Standardowy pakiet

Jednostka główna

Sonda do inspekcji spoin z kablem

Blok kalibracyjny stal węglowa

Certyfikat kalibracji

Instrukcja obsługi

Walizka

6. Akcesoria opcjonalne

Blok kalibracyjny z różnych materiałów

Różne sondy do różnych zastosowań
