Dwufrekwencyjny wykrywacz błędów prądu wirusowego serii HEF-600

Dwuczęściowy wykrywacz błędów prądu drgawego serii HEF-600

Seria HUATEC HEF-600 to nowy detektor defektów prądu wirusowego z naszej firmy, jest to instrument, który zintegrował cztery funkcje: konwencjonalny prąd wirusowy, pamięć magnetyczna (opcjonalna),miernik grubości (nieobowiązkowy), pomiar przewodności elektrycznej (nieobowiązkowa), sortowanie twardości (nieobowiązkowa), użytkownicy mogą wybrać odpowiednie funkcje w zależności od różnych potrzeb,tak, że może skutecznie zmniejszyć koszt wykrywaniaW tym samym czasie przyrząd jest wyposażony w potężne procesory dwujadrowe, wbudowany system operacyjny, wykorzystuje najnowocześniejszą cyfrową technologię elektroniczną,Techniki testowania pamięci magnetycznej i technologia mikroprocesorów , jest w stanie wykryć wady metalowe w materiałach metalowych i poznać rodzaje stopu i warunki obróbki cieplnej, zmianę grubości itp.Ma menu pokazuje wszystkie ustawienia i opcje menu, jest bardzo praktycznym, łatwym w obsłudze, wielofunkcyjnym przenośnym sprzętem do badania prądu wirusowego, ale także do pomiaru przewodności elektrycznej, grubości powłoki niemetalowej.

Zakres częstotliwości wykrywania: 50 Hz-10 MHz, zwiększenie: 0-90,0 dB, faza: 0-359 stopni, w tym ustawienie fazy podnoszenia, wybór obciążenia równowagi w badaniu absolutnym i różniczkowym,szeroko zaspokaja potrzeby wykrywaniaJest niewielki i lekki, a jego opakowanie spełnia wymagania ergonomiczne.akumulator może pracować nieprzerwanie przez ponad 12 godzinJest idealny dla inżynierów terenowych, niezależnie od tego, czy wspinają się po schodach, wciskają się w wąskie wejścia, czy pracują na wysokości.wysokiej rozdzielczości kolorowy wyświetlacz LCD może być wyraźnie widoczny w każdych warunkach oświetlenia.

Instrument może realizować "głupią" pracę. Zgodnie z wymaganym zadaniem wykrywania, parametry procesu, takie jak częstotliwość, zwiększenie i faza są ustawiane wcześniej przez profesjonalistów.odpowiednie parametry procesu badawczego można regulować w dowolnym momencieOperatorzy mogą pracować bez specjalnego szkolenia przez długi czas.

Ten przenośny przyrząd jest dostępny w lotnictwie, lotnictwie, energetyce i petrochemicznym do testowania w eksploatacji w zakresie kupra, tytanu, aluminium, cyrkonium i innych pomiarów.Może powstrzymać oznaki zakłóceń spowodowanych nierówności materiałów obrabiarkiDzięki pełnym cyfrowym projektom możliwe jest ustalenie standardowej procedury badania w przyrodzie.dla użytkowników do przeprowadzenia kontroli.

2. Parametry

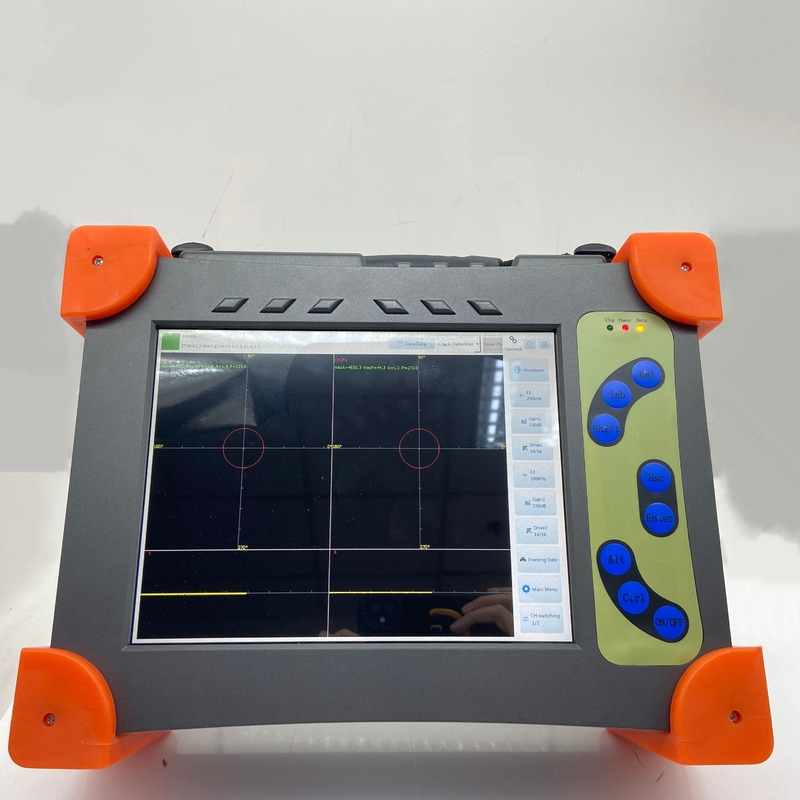

* Duży ekran, wysoki wymiar 10,4 cala LCD kolorowy

*Numer częstotliwości: podwójna częstotliwość

* Zakres częstotliwości: 10 Hz ∙ 10 MHz, wielkość kroku: 1 / 5 / 10

* Zysk sprzętowy: 0-40 dB, min krok0,1 dB, zysk oprogramowania: 0-99 dB, min krok0,1 dB

*Faza: 0 ~ 359 ° i 1 ° dla każdego przekładni

* Tryb wyświetlania: impedancja, podstawa czasu, punkt i linia

*Pomieszczenie danych o pojemności 30 GB dla wartości i grafiki

*System operacyjny: Linux 3.0

*Język operacji: angielski

*Prosta obsługa, wyświetlacz w czasie rzeczywistym i dialog człowiek-maszyna

* Grafika i pomoc tekstowa w trybie online.

*Filtrowanie cyfrowe: można ustawić częstotliwość wysokiego i niskiego przejścia

*Współczynnik filtracji:0-4000

*Szybki cyfrowy bilans elektroniczny

*Pomiar amplitudy i fazy automatyczny/ręczny

* Okno alarmowe:W kształcie wentylatora, prostokątne, okrągłe

*Wybór tła układu współrzędnych prostokątnych i układu współrzędnych polarnych

*Automatyczne wyświetlanie kalendarza i czasu

* Zasilanie: 110V ≈ 220V ((-20% ~ + 20%) 50 ≈ 60Hz, zużycie energii 10W

* Wbudowany w ładowalną baterię litową

*Wymogi dotyczące adaptera: DC15.6V, 6A

* Czas zasilania akumulatorem: ≥8h

*Temperatura pracy: -10°C -50°C

*Wetność względna: ≤ 80%

* Rozmiar: 320 mm x 235 mm x 103 mm

* Waga: 3 kg, łącznie z baterią

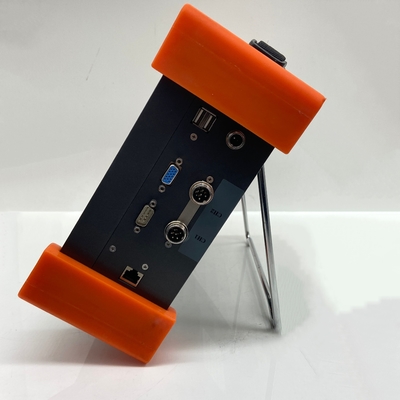

* Port USB: 2 porty

*RS-231 port:1 port

* Wyjście wideo: Standardowa wyjście VGA

*Wydanie alarmu:8

* Wprowadzenie:8

*Wpis kodera:1

* Kanał testowy:1-4

*Przejazd sondy:1-16

* Tryb wyświetlania: Pełna krzywa, Blank

* Wykrycie: pełna fala, dodatnia pół fala, ujemna pół fala, fala RF

* Filtr fal: filtrowanie 3-stopniowe

3. Zasada podstawowa

Wykrywacz wad prądu drogowego Eddy to nieniszcząca metoda badawcza oparta na zasadzie indukcji elektromagnetycznej, która jest odpowiednia dla materiałów przewodzących.Jeśli przewodnik jest umieszczony w zmiennym polu magnetycznymW wyniku zmiany różnych czynników (takich jak przewodność, przepuszczalność, kształt, rozmiar i wadę) samego przewodnika,Prąd indukcyjny zmieni sięWykorzystując to zjawisko, można określić charakter, stan i wadę przewodnika.

Wykrywacz wad prądu wirusowego ma zbliżyć przewodnik do cewki z prądem zmiennym, a pole magnetyczne zmiennego jest ustalone przez cewkę.Zmienna pole magnetyczne przechodzi przez przewodnika i ma indukcję elektromagnetyczną z nim do ustanowienia prądu wiru w przewodnikuW efekcie tego pola magnetycznego zmieni się również moc pierwotnego pola magnetycznego.co doprowadzi do zmiany napięcia i impedancji cewkiW związku z tym siła i rozkład prądu wirusowego ulegają wpływowi, gdy występują wady na powierzchni przewodnika lub w pobliżu niej lub zmiana zmierzonych materiałów metalowych.Zmiana prądu wirusowego spowoduje zmiany w napięciu i impedancji cewki wykrywaniaZgodnie z tą zmianą możemy pośrednio poznać istnienie wad w przewodniku i czy zmieniły się właściwości metalowe materiałów.

4. Przewodnik modelowy

5. Standardowy pakiet

Jednostka główna

Słuchawka do kontroli spawania z kablem

Stal węglowa z bloku kalibracyjnego

Certyfikat kalibracji

Instrukcja obsługi

Pojemnik węglowy

6. Akcesoria opcjonalne

Blok kalibracyjny różnych materiałów

Różne sondy do różnych zastosowań
