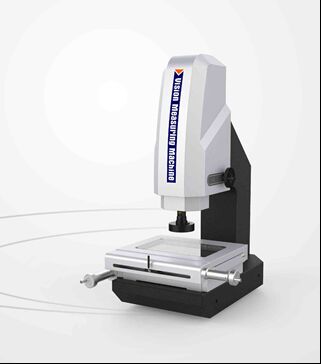

HVM5-2010 Wysoce precyzyjna ręczna maszyna do pomiaru wideo do kontroli 2D

HVM5-2010 Wysoce precyzyjna ręczna maszyna do pomiaru wideo do kontroli 2D

Obszary stosowane

Wykorzystuje się go głównie w dziedzinie pomiarów 2D, takich jak: urządzenia do telefonów komórkowych PCB, łączniki, urządzenia maszynowe, kable, urządzenia precyzyjne, a także może mierzyć wysokość w rozwiązaniu wideo.Jest to niezbędny instrument do pomiaru 2D kontaktu południowego w uczelni.Instytut Badawczy i Departament Metrologii.

Specyfikacje techniczne

Charakterystyka

Charakterystyka produktu

Przyjmowanie wysokiej precyzji granitowej podstawy i kolumny w celu zapewnienia stabilności i precyzji maszyny;

Przyjąć wysokiej precyzji bezzębnej polerowanej pręty i szybko poruszającego się urządzenia blokowania, aby zapewnić, że błąd zwrotu tabeli jest w granicach 2um;Przyjąć wysokiej precyzji instrument optycznego władcy i precyzji worktable, aby zapewnić dokładność maszyny jest w granicach s25 + L / 200umPrzyjmijcie soczewki zoomowe o wysokiej rozdzielczości i cyfrowy aparat kolorowy o wysokiej rozdzielczości, aby zapewnić jasną jakość obrazu bez zniekształceń;

Using the program controlled surface 4-ring 8- area LED cold illumination and Contour LED Parallel illumination as well aa built in intelligent light adjustment module the area brightness of the machine can be freely controlled

Oprogramowanie do pomiarów iMeasuring Vision poprawia kontrolę jakości na nowy poziom;

Opcjonalna sonda kontaktowa i trójwymiarowe oprogramowanie pomiarowe mogą być użyte do modernizacji maszyny na trójwymiarową maszynę pomiarową kontaktową.Można go ulepszyć, aby zainstalować moduł funkcji autofokusu w celu osiągnięcia dokładnego półautomatycznego pomiaru
