45N/118N/177N Blok badawczy podnoszenia ciężarów martwych do badań jarzma z wykrywaczem wad magnetycznych

Blok do testu siły podnoszenia 45N/118N/177N dla jarzma do defektoskopii magnetycznej

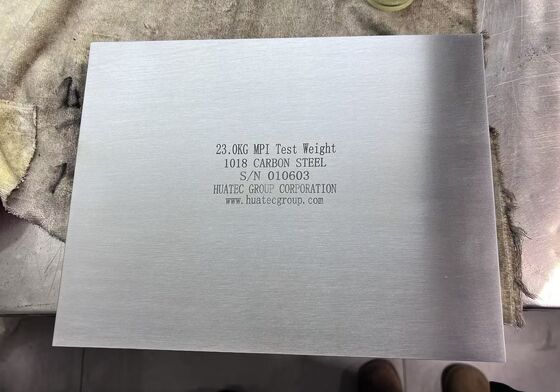

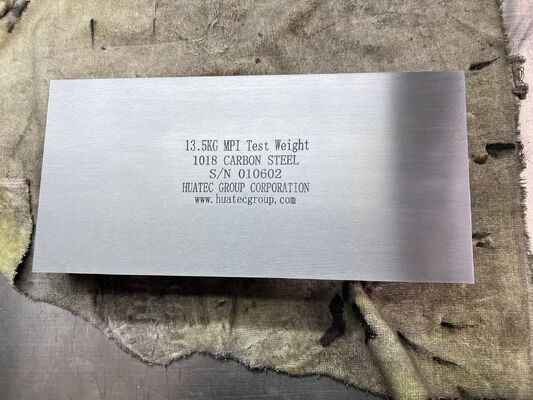

Blok do testu siły podnoszenia to standardowy ferromagnetyczny element testowy używany do weryfikacji zdolności magnetyzacji przyrządu do badań cząstkami magnetycznymi typu jarzmowego. Jego główną funkcją jest zapewnienie, że sprzęt ma wystarczającą siłę podnoszenia do utworzenia skutecznego pola magnetycznego i zapobiegania pominięciu defektów.

Kluczowe parametry i materiały
Materiał: stal 45, hartowana normalizująco, zapewniająca ferromagnetyzm i stabilność
Wymiary: Sugerowany obszar ≥ 200mm×200mm lub 300mm×100mm, błąd ≤ ±5mm
Zastosowanie: Ilościowa weryfikacja siły ssania jarzma magnetycznego przy maksymalnym rozstawie biegunów, zapewniająca czułość defektoskopii

Punkty użytkowania i kalibracji
Metoda testowania: Umieść jarzmo magnetyczne na powierzchni bloku testowego, podłącz zasilanie i ustabilizuj, aby podnieść blok testowy. Określ, czy osiągnięto standardową wartość siły
Specyfikacja kalibracji: Zgodnie z JJF (Metale nieżelazne) 0031-2024, zmierzona siła podnoszenia nie powinna być niższa od wartości nominalnej
Uwagi: Zalecana szczelina między biegunem magnetycznym a powierzchnią bloku testowego wynosi 0,5 mm. Niewystarczająca siła podnoszenia spowoduje niewystarczające pole magnetyczne i pominięcie defektu

Różnice w stosunku do innych bloków testowych
Różni się od standardowych elementów testowych typu A1/C: Blok testowy służy do ilościowej weryfikacji siły podnoszenia sprzętu, podczas gdy element testowy służy do jakościowego wykrywania rozkładu pola magnetycznego i ogólnej wydajności
Różni się od wskaźników pola magnetycznego: Blok testowy jest częścią metrologiczną, podczas gdy wskaźnik jest narzędziem do zgrubnej oceny jakościowej
