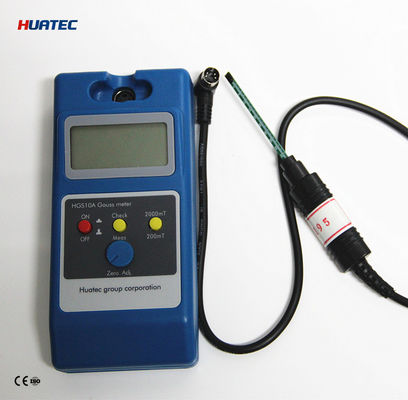

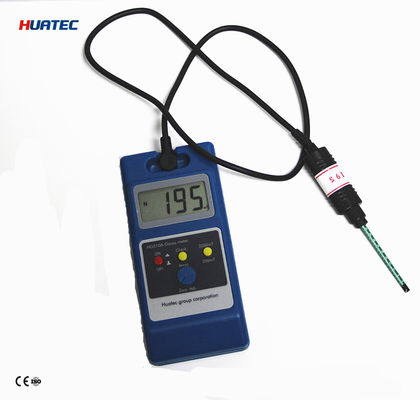

Przenośny cyfrowy miernik Tesli HGS-10A do pomiaru pola magnetycznego

Przenośny cyfrowy miernik Tesli HGS-10A do pomiaru pola magnetycznego

Podsumowanie

HGS-10A przenośny cyfrowy miernik Tesli, który może być używany do pomiaru natężenia indukcji magnetycznej różnych pól magnetycznych, takich jak pole magnetyczne stałe, pole magnetyczne zmienne, pole magnetyczne promieniowania, pole magnetyczne szczątkowe, pole magnetyczne Ziemi itp. Urządzenie jest przenośne (150mm×70mm×30mm), ma szeroki zakres, wygodną obsługę, czytelny wyświetlacz LCD i najbardziej zaawansowane klawisze dotykowe w Chinach, co znacznie wydłuża jego żywotność i komfort użytkowania. Zasilanie stanowi sześć baterii suchych nr 5, które mogą pracować nieprzerwanie przez ponad 100 godzin, a także może być używane z zasilaniem sieciowym, jest małe i przenośne. Doskonałe zapewnienie jakości, wysokiej jakości obsługa posprzedażna, to Twój idealny wybór do pracy.

Jako jeden z najczęściej używanych instrumentów pomiarowych w dziedzinie pomiarów magnetycznych, miernik Tesli jest specjalnym instrumentem do pomiaru natężenia indukcji magnetycznej magnesów.

Przenośny cyfrowy miernik Tesli HGS-10A może być używany do pomiaru natężenia indukcji magnetycznej różnych rodzajów pól magnetycznych, takich jak pole magnetyczne stałe, głośnik, separator magnetyczny, robocze pole magnetyczne trwałego odżelaziacza, pole magnetyczne wycieku, rozmagnesowanie i pole magnetyczne szczątkowe po obróbce części. Urządzenie jest przenośne, ma szeroki zakres, łatwą obsługę i czytelny wyświetlacz LCD.

Obszar zastosowań:

1. Rozkład pola magnetycznego powierzchni materiałów z magnesami trwałymi (czyli to, co zwykle nazywamy magnetyzmem miernika);

2. Pole magnetyczne szczeliny w strukturze obwodu magnetycznego;

3. Pole magnetyczne generowane przez magnes trwały lub prąd stały działający na urządzenia przyciągające materiały ferromagnetyczne;

Główne wskaźniki techniczne

Zasada działania:

Ta seria instrumentów opiera się na zasadzie efektu Halla zastosowanej w czujniku, czyli czujniku Halla. Istnieją dwa rodzaje czujników, poprzeczny i osiowy, które użytkownicy mogą wybrać lub dopasować w zależności od potrzeb. Obwód wykorzystuje wzmacniacz o niskim dryfie, zasilacz o wysokiej stabilności i wyświetlacz LCD 31/2.

(I) Zasada efektu Halla

Umieszczenie metalowej lub półprzewodnikowej płytki w polu magnetycznym generuje siłę elektromotoryczną (SEM) w kierunku prostopadłym do prądu i pola magnetycznego, zjawisko fizyczne znane jako efekt Halla. Zasada efektu Halla polega na tym, że nośniki ładunku w materiale stałym w dodatkowym polu magnetycznym (B) prostopadłym do materiału stałego w ruchu, z powodu siły Lorentza (FB) i odchylenia od toru, a po obu stronach materiału (3.4) dochodzi do nagromadzenia ładunku elektrycznego w kierunku prostopadłym do kierunku prądu pola elektrycznego i magnetycznego, a ostatecznie nośniki są równoważone przez siłę Lorentza i odpychanie elektryczne (FB = Fe), a po obu stronach powstaje stabilna różnica potencjałów elektrycznych, zwana napięciem Halla (VH). Podstawowe równanie to:

Vh = KhIhB

Gdzie:

Ih: prąd roboczy

B: gęstość strumienia

Kh: czułość elementu

Vh: napięcie Halla

(Ⅱ) Sposób użycia czujnika

Przykład czujnika poprzecznego

Kierunek linii sił magnetycznych mierzonego pola magnetycznego jest prostopadły do elementu Halla z przodu czujnika (jak pokazano na rysunku po prawej stronie).

2. Schemat i opis pola magnetycznego mierzonego przez ręczny czujnik pokazano na rysunku po prawej stronie. Użyj pozycji 2,3 mm na końcu elementu Halla z przodu czujnika (po przeciwnej stronie skali, a miedziana sonda jest po przeciwnej stronie zaznaczonej małym kółkiem), aby delikatnie dotknąć powierzchni mierzonego magnesu lub pozycji mierzonego pola magnetycznego w przestrzeni.

3. Niewłaściwy sposób trzymania czujnika, polegający na przykładaniu górnej części czujnika do powierzchni mierzonego obiektu (jak pokazano na rysunku po prawej stronie), może łatwo uszkodzić czujnik.

Lista pakowania

1. Cyfrowy miernik Tesli HGS-10A

2. Zasilacz zewnętrzny

3. Czujnik Halla

4. Baterie suche nr 5 6 szt.

5. Instrukcja obsługi

6. Certyfikat kwalifikacji produktu
